用幕墻工作:概述

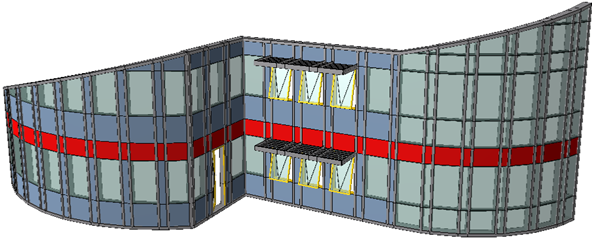

幕墻是由框架、面板、附件和連接點所組成的單一元素:它們是幕墻的組件,根據預定義及可編輯方案的底部表面進行排列。

底部表面可以是平面也可以是球形; 不支持其他曲線。


要一次性控制整個層級,可使用幕墻系統設定以定義整個方案並配置幕墻組件。

創建幕墻涉及到一個簡單的圖形輸入。啟動幕墻工具,選擇一個幾何方法,然後繪製一條參考線、聚合線、一個輪廓或弧線。

如果使用邊界方法,然後輸入便定義幕墻的整個幾何形狀。

如果繪製參考線/弧線/聚合線,則從這條線/聚合線/弧線突出幕墻。

關於不同視窗中幕墻幾何方法的詳細訊息,參見幕墻輸入方法

幕墻由一系列組件組成(比如框架、面板和連接件)。每個組件參數都可在幕墻設定中其對應的頁面進行定義。

參見幕墻組件

您可以在兩個等級中對幕墻進行編輯:

系統級編輯

選擇幕墻;開啟幕墻設定;並再次編輯任何一個系統級設定。

點擊確定以根據修改的設定重新定義幕墻。

參見幕墻系統設定

編輯單個幕墻組件

選擇幕墻;轉入編輯模式

參見幕墻編輯模式

在編輯模式中,無法放置附加的幕墻,但可編輯所選幕墻的任何組件或將附加的組件添加給它。在編輯模式中,每個組件(方案、框架、面板、附件、連接點)都有它自己的對話框和自己的工具,使您能夠修改設定及在此幕墻放置新的組件。

要自定義幕墻任何組件的設定,選擇它,並使用對話框修改它的設定。例如,選擇面板並更改其表面。修改所選組件的設定將把該組件變成"自定義"組件。可以有任何數目不同的自定義組件。組件一旦有自定義設定,系統級設定就不再適用於它。

在編輯模式中,可以使用方案、框架、面板、連接點和附件工具,創建幕墻的附加組件。當使用任何這些工具創建一新組件時,可選擇使用系統級預設設定,否則定義自定義設定。

附加的幕墻命令

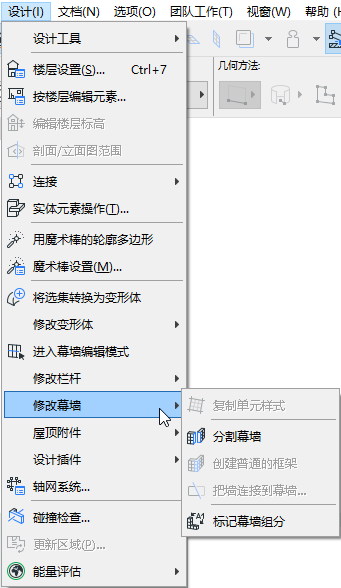

設計>修改幕墻選單包含專門用於幕墻功能的命令集合, 這些功能在此文檔的其它地方進行說明。
