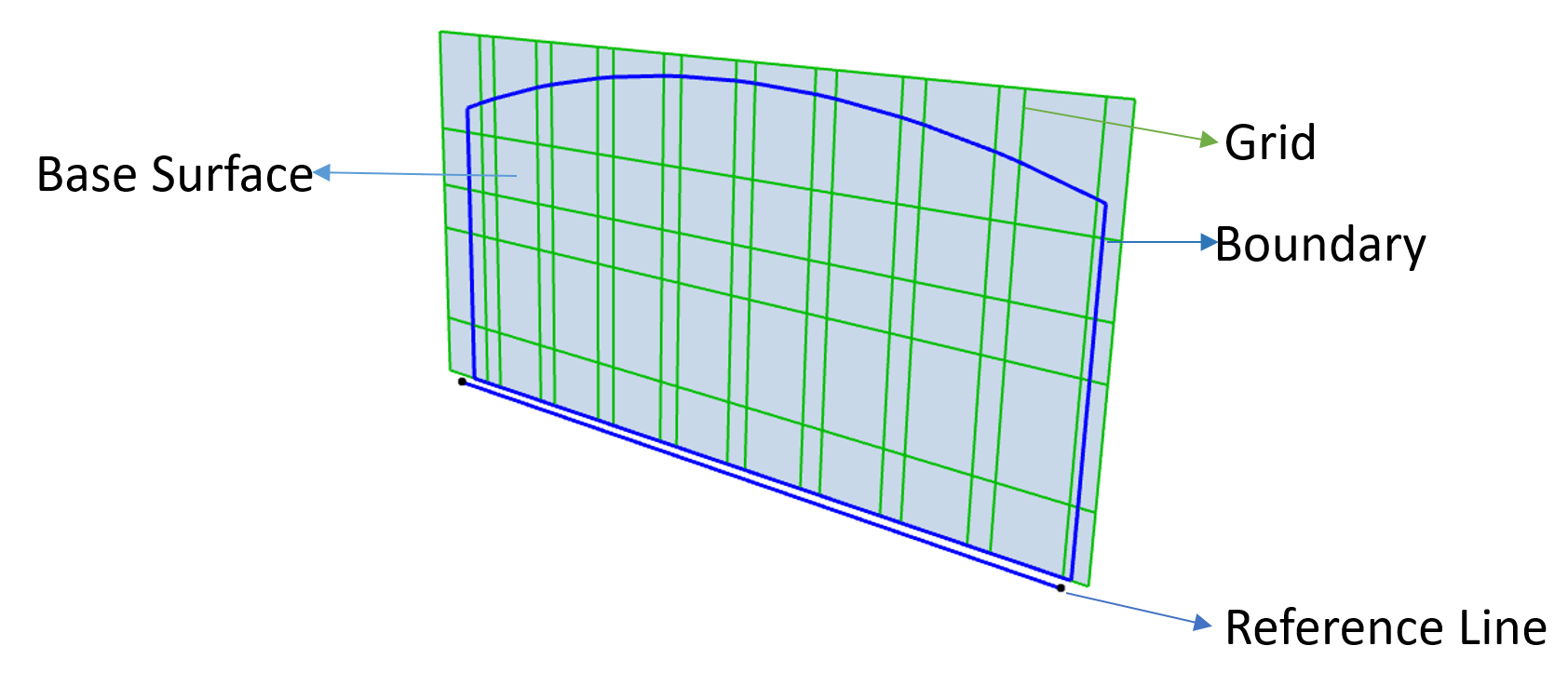

參考線
參考線是在視窗中繪製的原輸入線/聚合線/弧線。如果使用邊界方法創建幕墻,第一次繪製的邊界線段則是參考線。
可以按照參考線翻轉幕墻的方向,該操作通過訊息框中的翻轉 命令完成。
參考線是幕墻方案的部份(與清單格線、邊界及底部表面一起。)
以後,可以編輯已放置幕墻的參考線。
參見編輯幕墻參考線。
參考表面
參考表面是ARCHICAD通過突出您繪製的輸入線(聚合線、弧線),自動創建的一個虛平面或弧形表面。通常,您會沿著現有的ARCHICAD元素(如板)放置輸入線;參考表面從此輸入線中突出。
底部表面定義幕墻的形狀和方向。它是幕墻實際組件(框架、面板)所在的表面。底部表面可與參考表面一致;很有可能要把它偏移。整體移動或旋轉幕墻時,它是正在移動的底部表面;參考線和參考表面與底部表面一起移動。
幕墻的底部表面是一個無限平面-除非它是基於彎曲的形狀 (彎曲幕墻的底部表面是圓柱形的,並且只在圓柱體軸的方向才是無限)。
幕墻的無限底部表面對於將幕墻連接到其它元素,以及將多個、有邊界的幕墻部份添加到任何幕墻,都提供了最大的自由。
參見添加額外的幕墻邊界。
邊界
邊界是底部表面上的一個簡單的多邊形,該表面表示幕墻的物理限制。
邊界是幕墻方案的部份(與清單格線、底部表面及參考線一起)。
邊界由您來繪製或由ARCHICAD按照輸入的參數繪製,是取決於創建幕墻所用的幾何方法。
可以在已有的幕墻上繪製附加的邊界-這可自由將幕墻分成幾部份,而依然保留為單一的一個元素:幕墻的所有部份使用同一個方案。
參見添加額外的幕墻邊界。
幕墻的邊框始終與邊界多邊形一致。
可以像其它多邊形一樣,編輯幕墻的邊界。
分格方案
方案中包括幕墻的關鍵幾何圖形定義(底部表面、清單格線、參考線)。
使用方案設定排佈兩個方向的分格樣式(“行”和“列”)。方案也定義了基礎樣式中框架和面板分類的歸屬。
參見幕墻方案設定。
幕墻所有的其它組件(框架、面板、附件、連接點)都附屬於方案。
清單格線
底部表面被一個清單格線 (行列中的分格線,定義為幕墻方案的一部份) 交叉。
清單格線定義幕墻框架和面板預設的位置和排列。可以編輯清單格線(刪除、添加分格線、移動或旋轉它)。對清單格線幾何圖形進行的修改,將相應修改框架和面板的幾何圖形。
邊框
每個框架種類(比如,邊界、竪框、橫樑,或其他由用戶定義的類別)都有唯一的設定。在創建幕墻時,框架與清單格線緊密相連,因此,如果您移動或刪除了一條格線線,就相當於移動或刪除了一個框架。(在幕墻編輯模式中,您可以替換獨立於清單格線的附加框架。)
參見幕墻框架。
面板
面板是幕墻的平面-通常是上釉的。幕墻有兩個預設的類別: 主面板和次面板,還有其他由用戶定義的面板種類。面板一般會放置在框架之間。
參見幕墻面板。
連接點
幕墻連接點是一個用來將面板連接到框架的可選構造。在ARCHICAD中,連接點是一個GDL物件,並且可以逐個放置或可以在每個交點自動放置。
參見幕墻連接點。
附件
附件是可選的、非承重組件-如太陽陰影-附於幕墻的, 它們是放在現有幕墻任何框架上的GDL物件。
參見幕墻附件。
