幕墻和其它元素

以下章節描述了幕墻如何與其他元素相互作用。

把墻連接到幕墻

管理幕墻連接

幕墻和鄰近區域

分割相交的幕墻

為重疊幕墻創建共用框架

把墻連接到幕墻

幕墻可連接到一面或多面墻。

如果您移動或旋轉幕墻,那麼所關聯的墻體也會發生相應拉伸。

”加入“命令在將墻體幾何調整至傾斜的幕墻方面也非常有用。

要把墻連接到幕墻:

1。選擇墻和幕墻 (可選擇任何數量的墻,但只可選一面幕墻)。

2。選擇設計 > 修改幕墻> 加入墻體至幕墻... 命令

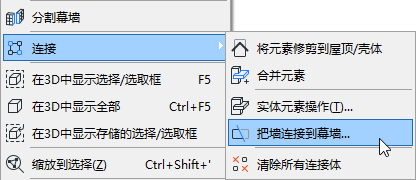

或來自上下文選單的連接 > 加入墻體至幕墻 命令。


3。把墻連接到幕墻對話框出現。使用對話框指定墻與幕墻的確切連接點。

詳情如下。

4。點擊連接

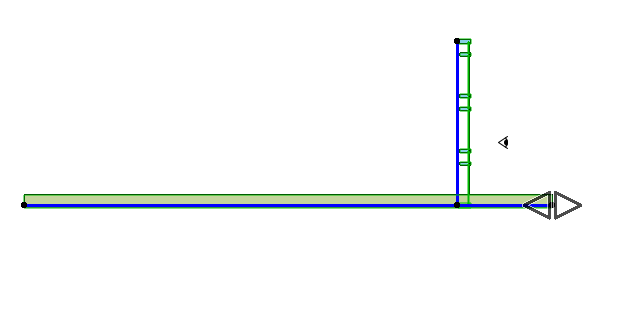

5。如果墻體和幕墻的端點不重合,眼球 游標就會出現: 點擊以定義墻的哪一端要連接到幕墻。

將游標移動到墻的任意一端時,一個雙箭頭在該墻上出現,表示這就是您現在點擊所要連接的一端。


把墻連接到幕墻對話框


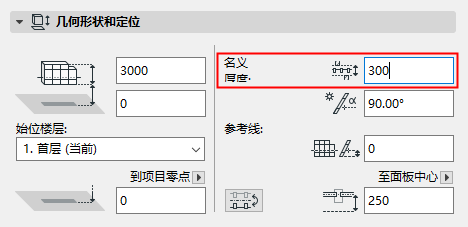

連接到幕墻厚度:這是預設選擇。內表面和外邊面的偏移值的總和就是幕墻的名義厚度,就像幕墻系統設定幾何圖形和定位面板中定義的一樣。在我們的例子中,名義厚度被設定為400。


外表面值:這是定義來自幕墻“外表面”方向的墻與此幕墻連接的點。

內表面值:這是定義來自幕墻“內表面”方向的墻與此幕墻連接的點。

內表面和外表面墻的連接點都表示為從底部表面偏移,如“把墻連接到幕墻”的對話框所示。

為達到從此幕墻偏移連接墻的目的,此名義厚度的“內表面”部份等於從參考表面偏移的面板(我們的例子是250);“外表面”部份是剩下的名義厚度(我們的例子是150)。

自定義偏移量:點擊此處暫停除了幕墻名義厚度之外的點上的相鄰墻體。為從幕墻的底部表面偏移 至外部和內部墻體連接點輸入數值。

要重新定義已連接的墻的偏移,再次進行連接。

管理幕墻連接

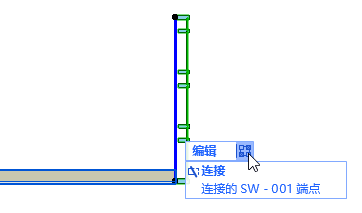

在幕墻與墻之間參與連接的選定元素用“夾具”顯示, 點擊夾具來看看涉及到所選元素的連接列表(包括實體操作和修剪,以及連接墻/幕墻)。用這個列表管理這些關係,


更多訊息,參見管理元素連接

幕墻和鄰近區域

鄰近區域按幕墻系統設定(幾何圖形和定位面板)名義厚度字段中的定義,拉伸到幕墻的名義厚度。


如同墻和柱,有幾個選項是定義如何計算被區域限制或用作區域邊界的幕墻。使用幕墻設定的組件放置面板上的與區域的關係彈出框,定義計算這些區域的方法。

參見與區域的關係

分割相交的幕墻

精確連接兩個幕墻的一種方法是使它們相交,然後使用設計>修改幕墻>分割幕墻命令將"額外"的部份分割掉。

這個命令只對以另一個幕墻分割一個或多個幕墻的情況生效。它可用於任何模型視窗(但不是幕墻編輯模式)。它類似於其它ARCHICAD元素都可用的編輯>重塑>分割命令。

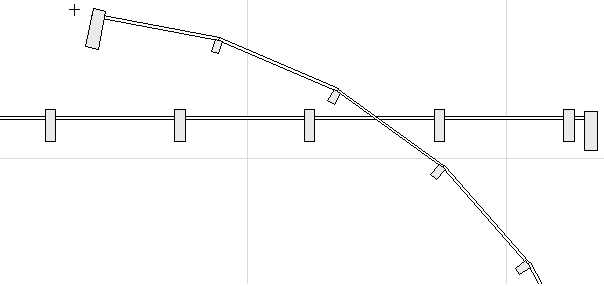

在這個例子中,兩個幕墻在平面圖上相交。

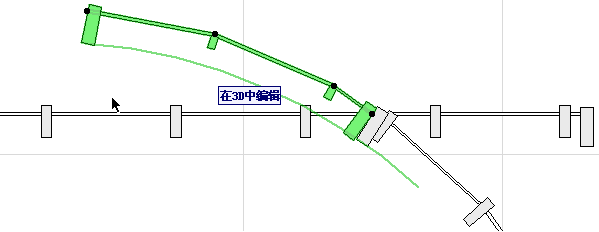

1。選擇彎曲的幕墻。

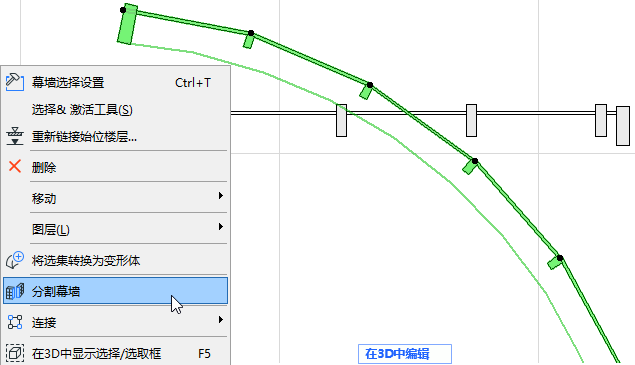

2。使用設計>修改幕墻>分割幕墻或上下文選單中的相同命令。


3。在其它幕墻上點擊。

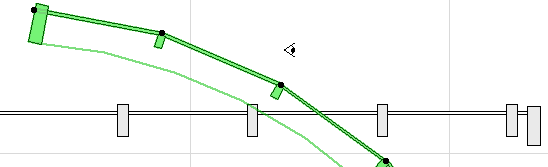

4。眼球游標出現。點擊彎曲幕墻任意一側,以定義分割發生後保持選定的部份。


彎曲幕墻已被分割成兩個不同的幕墻。


5。現在可以刪除不要的幕墻,而留下的幕墻被精確連接。

6。重複分割過程,然後刪除直幕墻突出的部份。

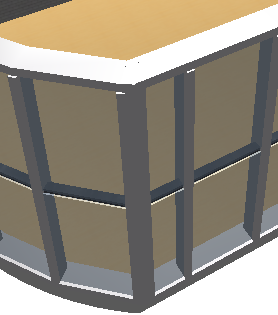

在平面圖及3D中的結果:

SplitCW6.png     SplitCW7.png

在這樣的情況中,兩個鄰接的幕墻框架可能重疊。要進行修補,為這兩個幕墻創建一個共用的框架。

參見為重疊幕墻創建共用框架
