應用欄桿單元和節點工作

線段

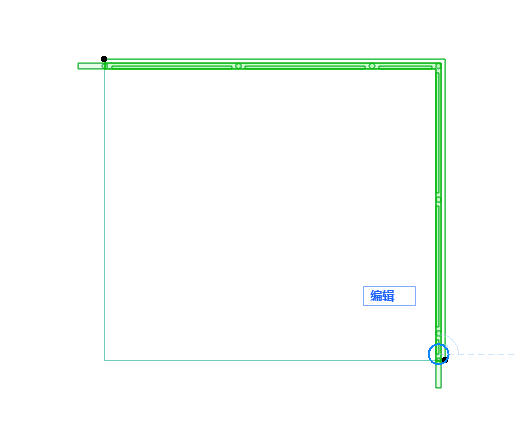

一個單元是兩個節點之間的部份(如一段聚合線的一個單元)。單元具有其自身的設定,包括欄桿樣式和單元高度。

AssociativeSegments.png  TwoSegments3D.png

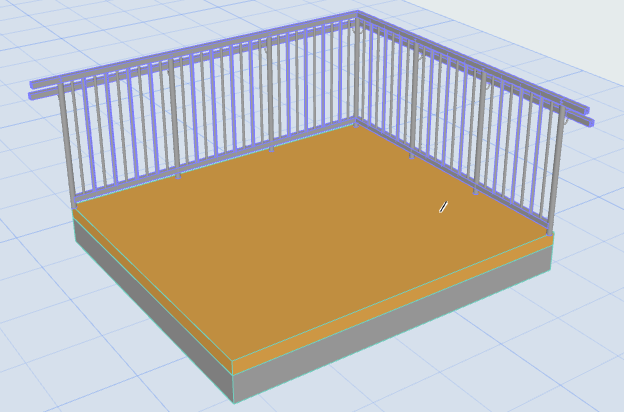

一個欄桿,兩個單元

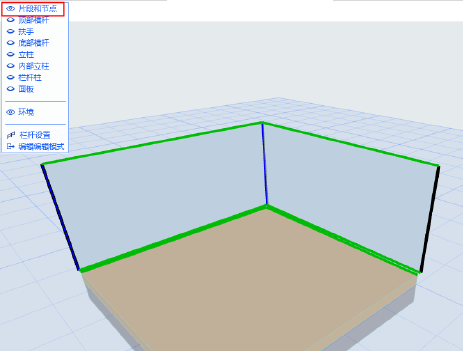

在編輯模式中,您可以輕鬆地查看單元和節點:開啓單元和節點。

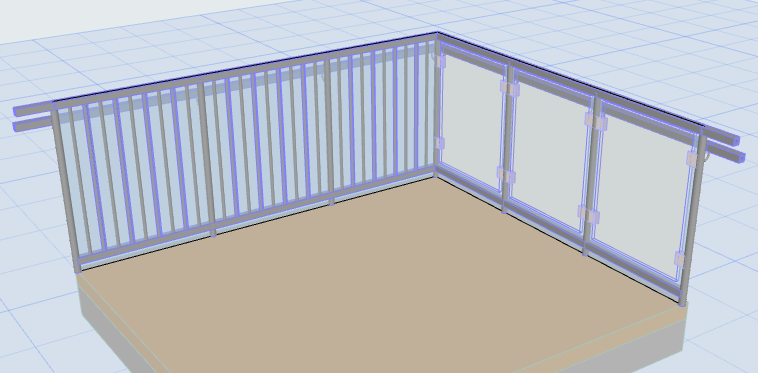

編輯模式中的單元和節點

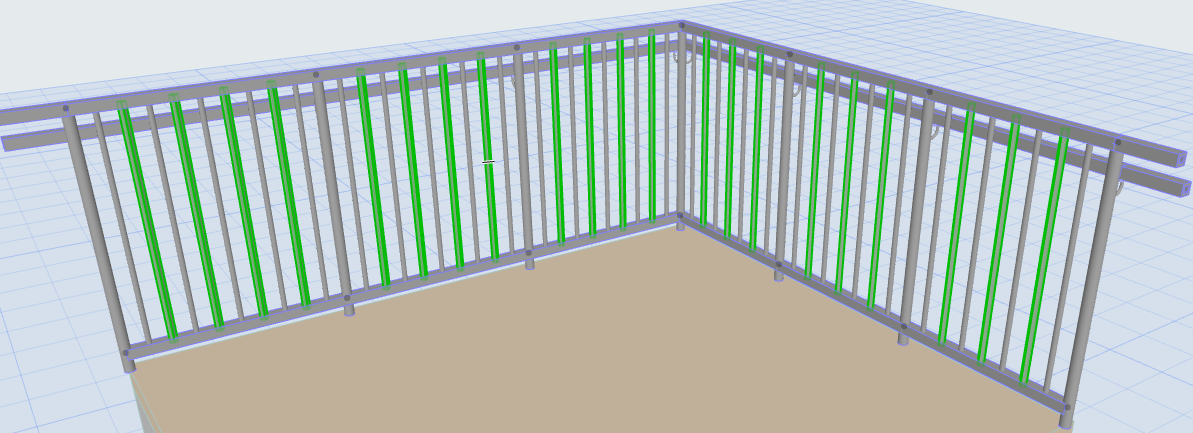

在一個單元內,所有組件實例都是彼此的克隆。您可以在編輯模式中看到:選擇一個竪桿或一個內立柱,就選擇了單元內的所有相同的組件。

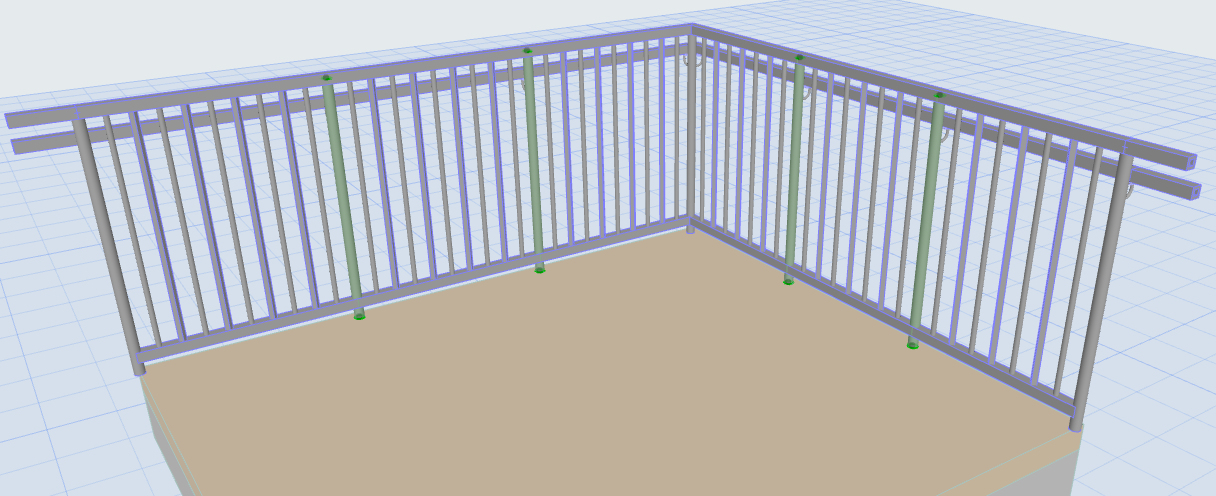

編輯模式: 所有內立柱被選中


編輯模式: 所有竪桿被選中

創建獨立的片段和節點

您可能希望在選定的關聯欄桿的單元中創建獨立的單元。

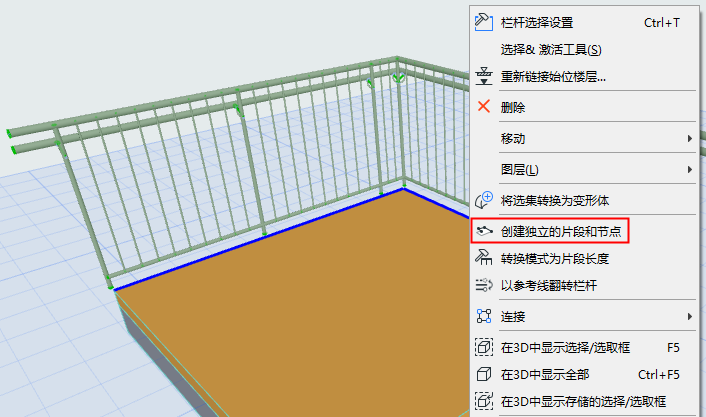

選擇欄桿並使用小面板命令:



一個欄桿,兩個獨立單元

節點

節點是在欄桿聚合線上的點。一個或多個立柱位於每個節點。

關聯節點

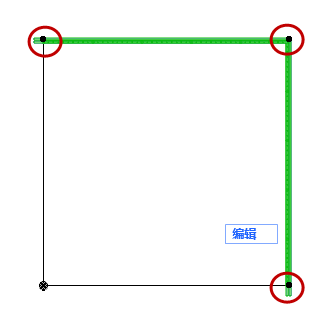

一個關聯的 欄桿的可見節點是一個個圓點,您定義欄桿而每點擊一次,就生成一個節點。

參見放置關聯欄桿

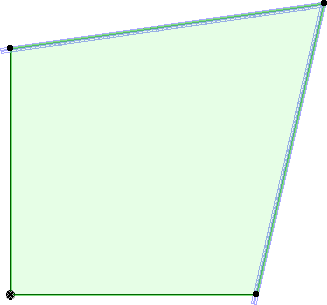

AssociateNodes1.png     AssociateNodes2.png

可見的關聯節點

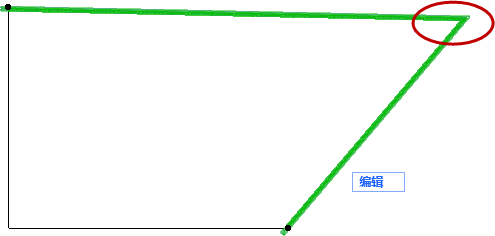

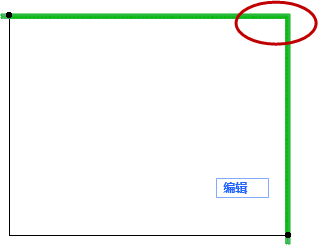

這樣的節點也可見:當您放置一個關聯的欄桿,其節點可能自動生成,即使您並未明確的點擊:例如,點擊一個多邊形的兩個對角。

這些也是關聯的節點,即使它們不是圓點。

AutoNode.png    AutoNode2.png

自動生成,關聯節點(不可見)

靜態節點(方點)

欄桿的靜態節點是方形的。

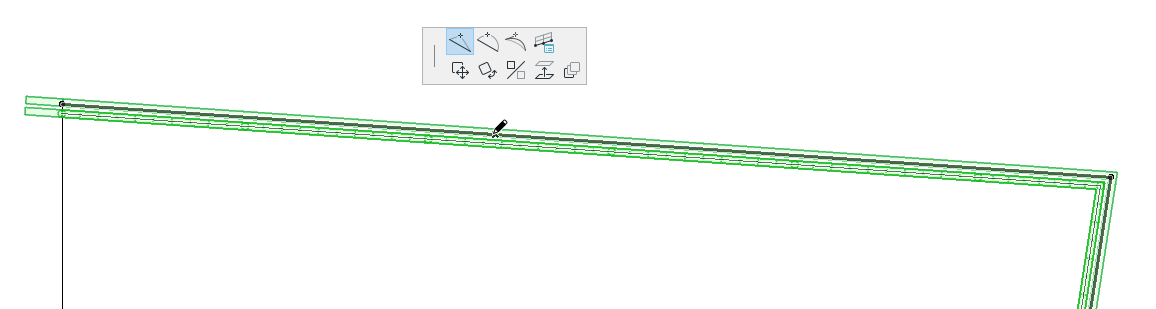

添加新靜態節點

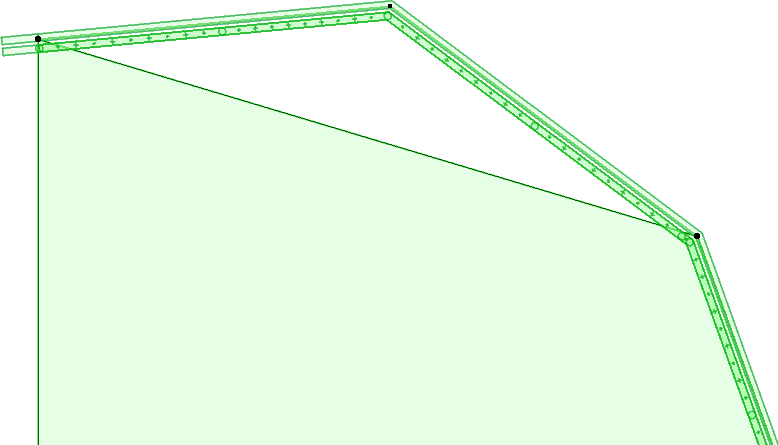

與板關聯並含有一個靜態節點的欄桿

相關主題

節點設定(欄桿工具)

單元設定(欄桿工具)

改變關聯單元/節點為靜態

改變關聯的單元為靜態

1。選擇欄桿

2。點擊一個單元。

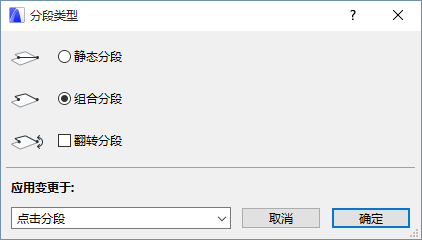

3。使用系面板中的 欄桿單元類型 命令,一開啟單元類型對話框。

4。選擇 靜態單元

現在,單元已經與板解除關聯。

現在,您可以獨立編輯兩個元素的幾何形狀(例如,板和單元)。

SegmentTypePet00176.png     SegmentTypeDB.png

欄桿分段類型: 靜態或關聯

另一種方法:

1。選擇欄桿

2。進入編輯模式

3。選擇單元

4。使用訊息框或開啟單元設定對話框,以改變其關聯性為靜態。


改變關聯的欄桿節點為靜態

1。選擇欄桿

2。選擇關聯的節點

3。執行下列其中一個操作:

拖動關聯的節點遠離其關聯元素,到一個新的位置。

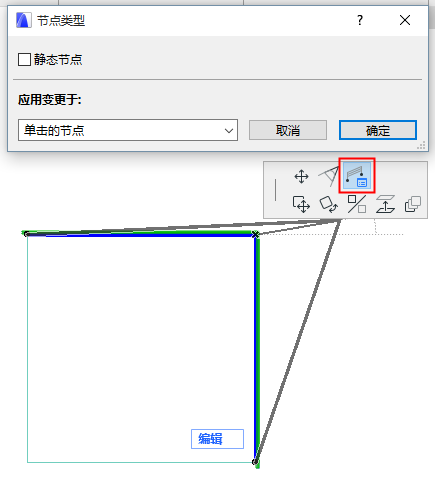

使用小面板中的欄桿節點類型 命令,以開啟節點類型對話框,然後選中 靜態節點

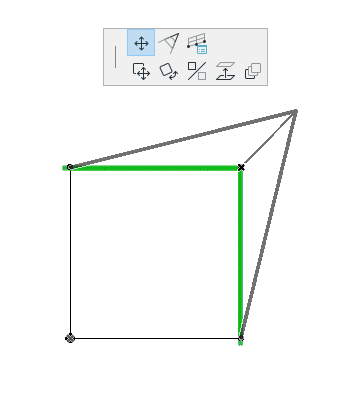

4。現在,欄桿節點已經與板節點解除關聯。注意節點形狀:現在,它是矩形。

現在,您可以獨立編輯兩個元素的幾何形狀(板和欄桿節點)。

StaticNodeSwitch.png     AssociateNodes3.png

欄桿節點類型: 改變為靜態

另一種方法:

1。選擇欄桿

2。進入編輯模式

3。選擇節點

4。使用訊息框或開啟節點設定對話框,以改變其關聯性為靜態。
