欄桿參考線

查看欄桿參考線

要在平面圖上查看參考線:開啟 視圖 > 螢幕上視圖選項> 欄桿參考線。(箭頭指明瞭欄桿創建的方向,這決定了欄桿的“左”和“右”側-這與定義扶手位置相關。)

翻轉欄桿

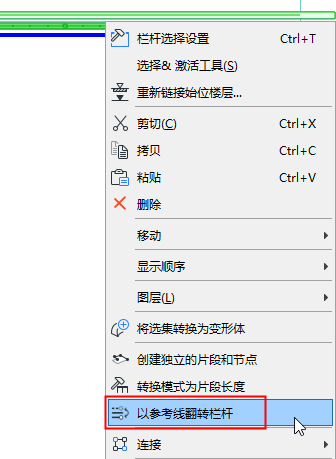

要將欄桿翻轉至參考線的另一側:使用上下文選單中的 翻轉欄桿 命令:


偏移欄桿參考線

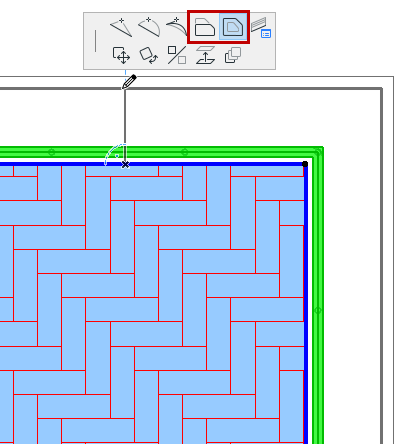

編輯欄桿幾何的快捷方法:選擇參考線,然後使用偏移命令編輯參考線位置(單個分段或所有分段):


相關主題:

從參考線偏移欄桿單元

轉換單元(重新定義欄桿多邊形)
