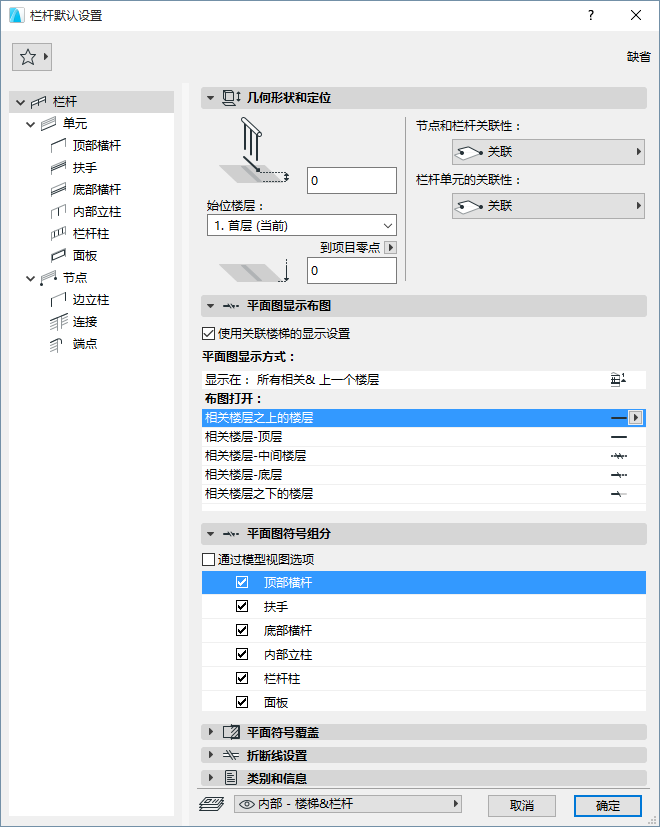

欄桿工具設定層次結構中的頂層頁面將欄桿 作為一個整體來控制。
在此設定頁面,您可設定其始位樓層的訊息及任意偏移,還有其平面圖和折斷線顯示。
選擇樓層,欄桿的2D符號應當有所顯示。.
逐層改變欄桿的符號顯示。
顯示或隱藏欄桿中的每個符號組件(有選擇地在模型視圖選項中覆蓋“顯示/隱藏”定義。)
將覆蓋應用於欄桿的整個2D符號顯示(線、畫筆、填充)。
定義折斷線外觀。
如何為欄桿組件設定屬性並選擇符號類型。

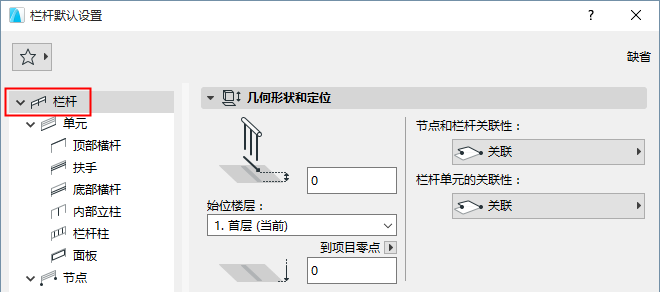

選擇以下始位樓層設定之一:
•當前樓層:欄桿的始位樓層將成為其放置的當前樓層。
•選擇要與欄桿底部鏈接的一個樓層。如果它們在列表中沒有全部顯示,點擊 選擇樓層 調出專案中樓層的所有列表。
相對始位樓層的偏移
另外,定義欄桿底部從其始位樓層的偏移。(對於關聯欄桿,偏移區域是灰色的,由於欄桿遵循其關聯元素的始位樓層。)
底部標高 [到參考層]
注意:對於關聯欄桿,此區域是灰色的,由於欄桿遵循其關聯元素。
計算欄桿參考線的當前高度,從參考層開始測量(預設情況下,此參考層是專案零點)。
當欄桿工具配合變形體使用時,欄桿的底部高度數值顯示了欄桿最低點的當前高度。欄桿的高度從這個點開始測量。
如果需要,點擊彈出箭頭以變更參考層。
注意:參考層在選項 > 專案個性設定 > 層高和專案正北方向中定義。

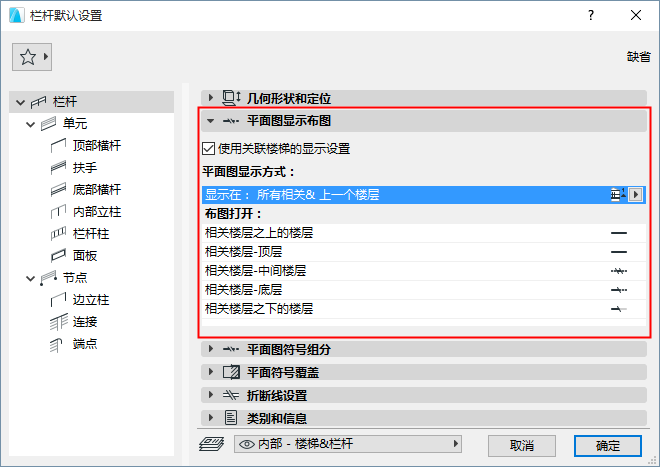

使用此面板來定義如何去顯示每一樓層中欄桿符號的可視/隱藏部件。
在預設下,不鈎選這個複選框。如果欄桿與樓梯相關聯,那麼它與樓梯顯示在同一個樓層上,應用相同的圖層選項及相同的折斷線設定。

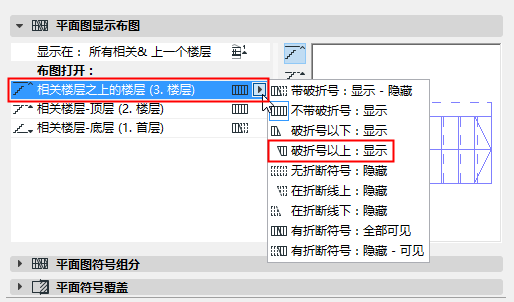

這些選項已在樓梯中定義,位於 樓梯 顯示佈圖(在樓層上顯示)。
在樓層上顯示
使用彈出式對話框,定義應顯示的欄桿2D元素。
您定義的樓層(例如,“所有相關&上一樓層”)在以下區域中(在“顯示到”頁面中)列出。
相關樓層,指在空間上與欄桿相交的樓層。

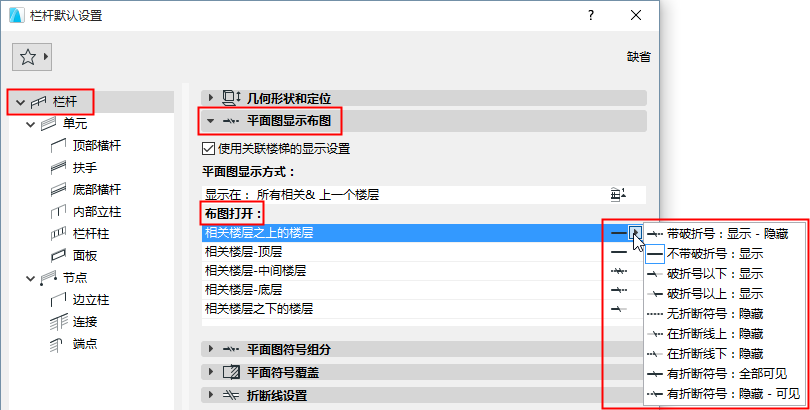

顯示到(每一樓層上的欄桿顯示)
在 顯示到頁面下:點擊每一個樓層名稱,選擇在該樓層如何顯示欄桿:
•折斷線:具有或沒有折斷線
•可見 vs. 隱藏屬性: 針對欄桿顯示的部份內容,用戶可以設定其可見或隱藏屬性。屬性設定(對於隱藏和可視部件)可於平面圖符號組件面板內對每個符號組件進行定義(如下所示)。
欄桿的“可見部份”表示欄桿的一級表現,並通過“可見”線型(通常為實線)顯示。
欄桿的“隱藏部份”表示欄桿的二級表現,並通過“隱藏”線型(通常為虛線)顯示。
通常,可見部份在折斷線以下;通常,隱藏部份在折斷線以上。
使用此面板來控制扶手2D符號組件的顯示(開或關)。

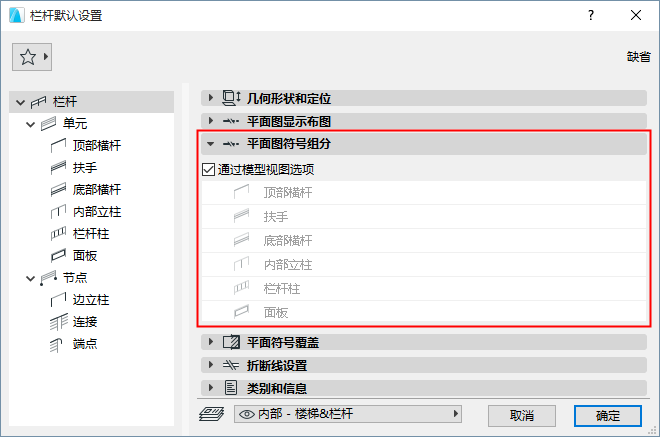

顯示/隱藏符號組件: 通過模型視圖選項控制
選中此項以顯示/隱藏扶手的2D組件,如 文檔 > 模型視圖> 模型視圖選項(扶手選項)中所定義。
參見關於欄桿的模型視圖選項。

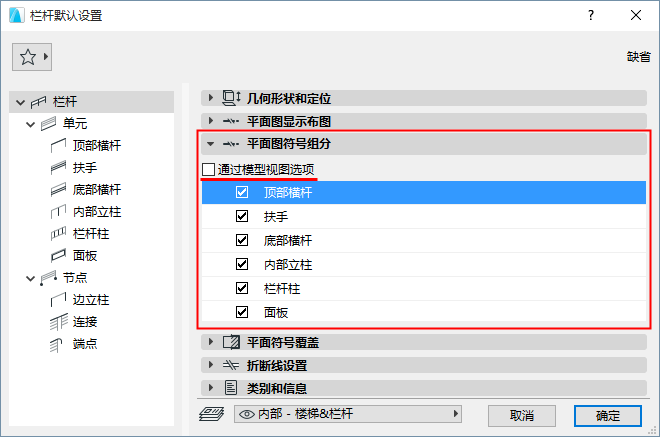

顯示/隱藏符號組件: 在扶手設定中自定義
取消選中“通過模型視圖選項”並使用下面的列表指明哪一個扶手符號顯示或隱藏。

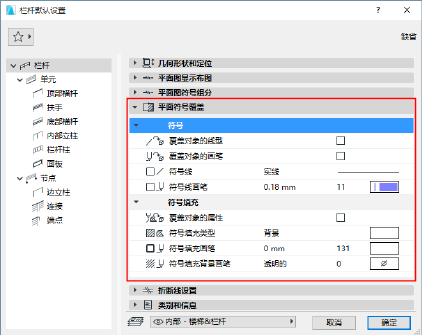

使用這些設定有選擇地修改扶手的整個2D符號(直線、畫筆、填充)的顯示。
•修改線型/畫筆/填充覆蓋:選中各自的 覆蓋 方框,然後從下面的控制項選擇一個屬性。

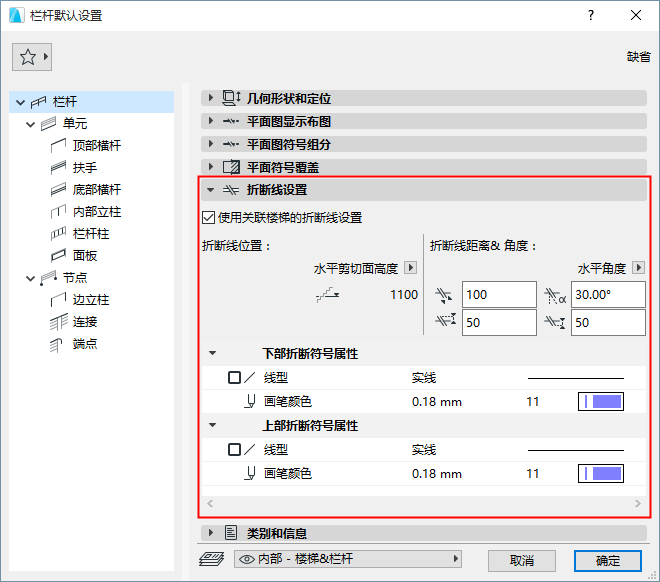

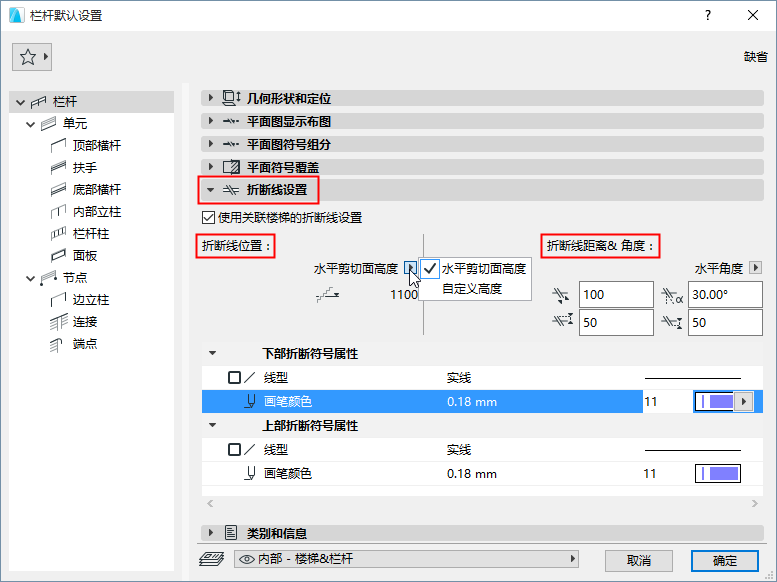

使用這些控制項以為欄桿定義折斷線顯示。
注意:對於與樓梯相關聯的欄桿:選中 使用關聯樓梯中的顯示和折斷線設定來對扶手應用合適的設定。
•位置:在水平剪切平面放置折斷線,或使用第二個選項自定義折斷線放置高度。
•兩個折斷線單元之間的距離 ;以及角度(定義到水平或定義到垂直)
•擴展 到折斷線單元
•折斷線的上線或下線屬性 (線型,畫筆顏色) 。

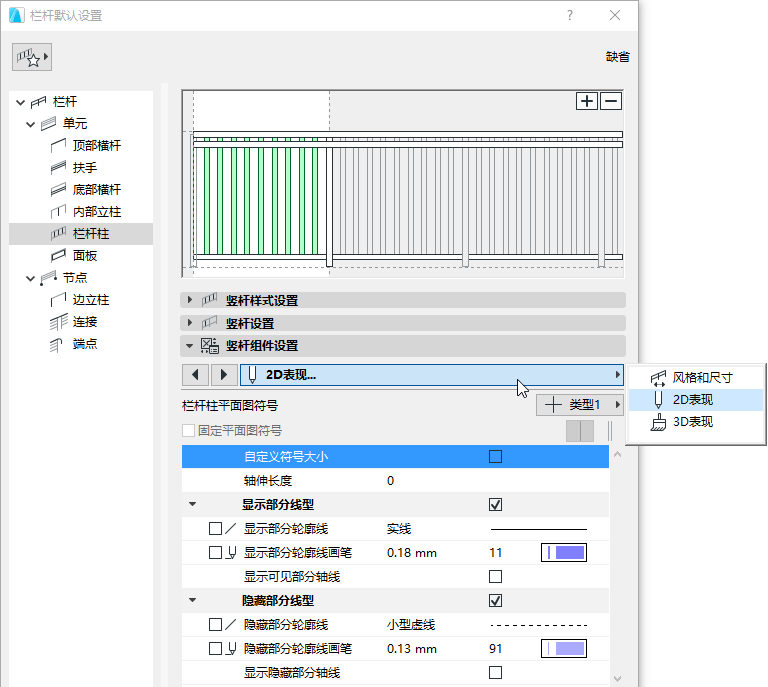

為設定屬性,可從扶手設定樹狀結構中選擇一個符號組件(比如,欄桿柱)。
對於每個組件:
使用組件設定面板中的2D表示法和3D表示法頁面來對其屬性進行設定 - 如果適用的話,符號的可視和隱藏組件需獨立。
參見可見部份和隱藏部份。
