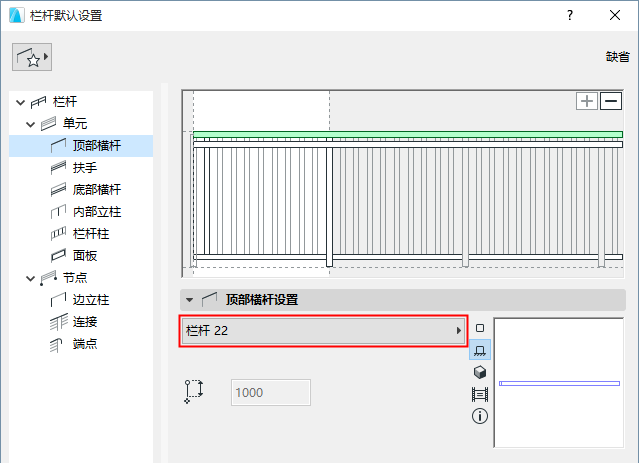

上橫檔設定(欄桿工具)

每個單元有一個上橫檔,位於單元的頂部:因此,上橫檔高度與單元高度相同(在單元設定中定義。參見 單元高度和垂直偏移。)

您無法在上橫檔設定中編輯單元高度。

一個單元可以添加一個上橫檔。(點擊加號圖標以放置。)


選擇一個基於GDL的組件作為欄桿的上橫檔,或選擇彈出式對話框中的 不可見  (如果您不想需要橫檔)。

設定GDL組件,使用以下面板。參見欄桿組件設定 (頂部橫桿/扶手/下橫桿)

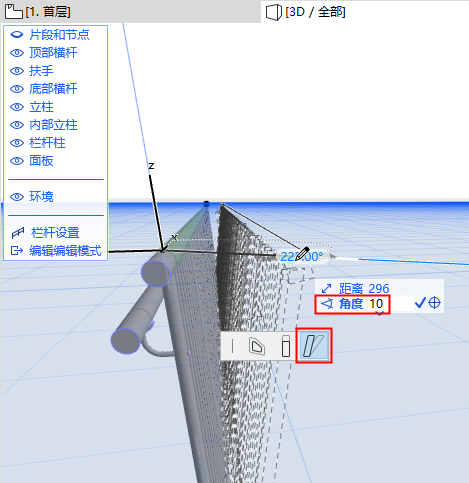

在編輯模式中傾斜或斜拉欄桿

1。在編輯模式中,選擇上橫檔。

2。在小面板中,使用修改角度命令以圖形化方式調整傾斜角度。


整個欄桿單元將遵循改變-這相當於改變了單元的傾斜角度。

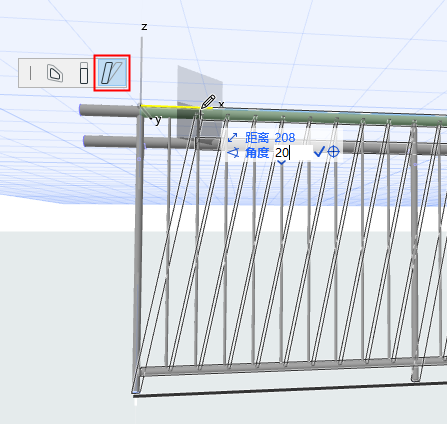

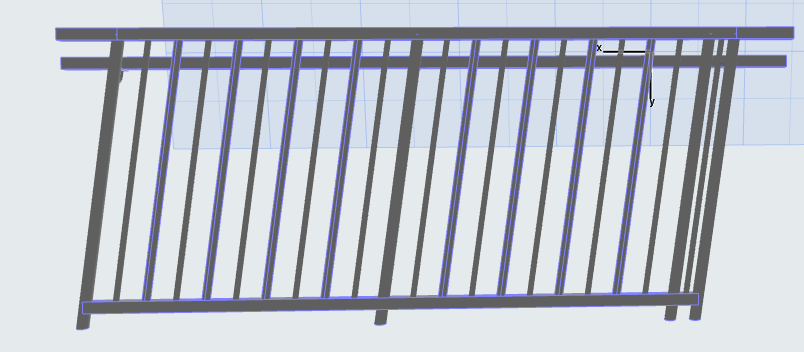

同樣的,您也可以圖形化斜拉欄桿:在編輯模式中選擇上橫檔,並沿著垂直編輯平面使用修改角度。

ToprailSkew3D.png   ToprailSkew3Ddone.png
