這個設定面板對欄桿中所有橫檔和扶手類構件都適用：上橫檔、扶手和下橫檔。
可設定參數，基於選擇的下橫檔組件（例如，內置截面）。
您必須為每個水平欄桿類型進行獨立的組件設定（上橫桿、扶手、下橫桿）。
確保在對應的組件設定對話框中設定您需要的欄桿組件（例如，要編輯扶手，使用扶手設定對話框中的下扶手組件設定）。
下橫檔2D符號類型

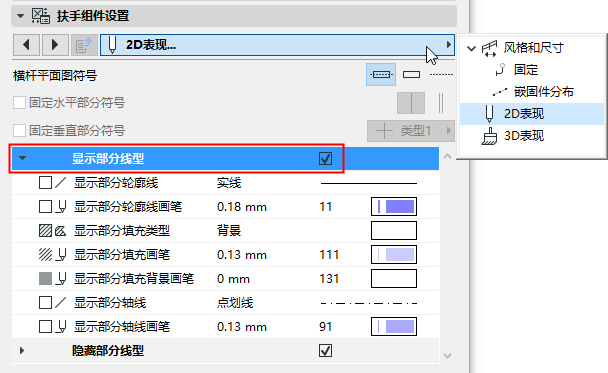

在橫檔和扶手組件設定的2D表示標籤頁面上選擇一種符號類型 。
橫檔和扶手組件2D符號顯示
設定橫檔和扶手組件的2D顯示，使用以下控制項（欄桿的可見和隱藏部份）。
顯示/隱藏下橫檔和扶手的2D符號
預設情況下，欄桿組件的可見性在文檔 > 模型視圖> 模型視圖選項> 欄桿選項中定義。
在欄桿設定中自定義欄桿符號可見性。（參見扶手平面圖符號組件。）
固定設定

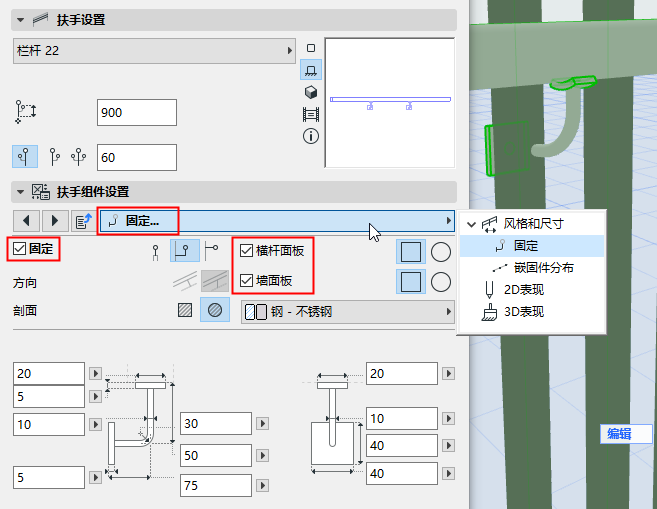

通過欄桿組件設定中的固定標籤頁以訪問設定，包括尺寸和建築材料。對於使用複雜截面的橫檔和扶手的固定件，例如，其固定件可以包含墻連接片和欄桿連接片或兩者都有。
兩岸固定件排佈

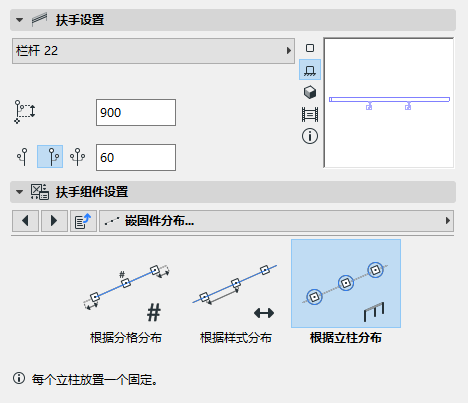

使用欄桿組件設定頁面中的固定件排佈標籤頁，以定義如何沿著下欄桿放置固定。
選擇一個排佈方法：
•按立柱分佈: 為每一個立柱和內立柱放置一個固定件。

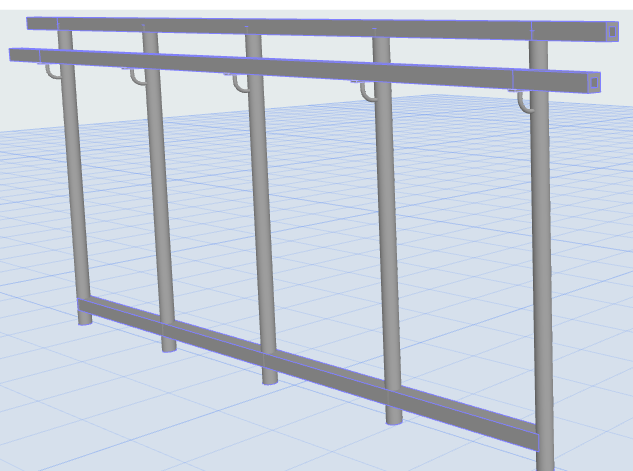

立柱和內立柱上的扶手固定件
•按分段分佈
–在 排佈數量 區域中，輸入沿著單元長度排佈固定件的總數量。
–到末端的距離 ，第一個/最後一個固定件相對於欄桿末端的距離。

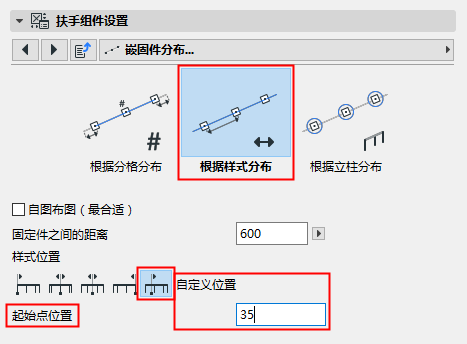

•按式樣分佈
–在您指定的樣式長度內均勻地排佈固定件
–選中自動排佈（最佳匹配），或
–選擇排佈固定件的一個起點。
-單元的起始段和末段
-單元的中心：在中心放置一個固定件，然後以設定的間隔排佈在每一側。
-單元的中心，最佳匹配：以設定的間隔排佈固定件，以便在單元長度上對稱。
-自定義位置：輸入起點（離單元起始段的距離）
均勻間隔的扶手固定件：從自定義位置開始位置開始
