下橫檔設定(欄桿工具)

通常,下橫檔是水平元素。相對欄桿單元可以偏移出一段距離,並設定任何高度。每個下橫檔的橫截面可不同。

在定位面板和竪桿時,下橫檔也可被用作參考點。

要添加或刪除下橫檔,使用樣式編輯器中的加號或減號圖標。對樣式添加的下橫檔數量,沒有限制。

更多訊息,參見樣式編輯器(欄桿工具設定)

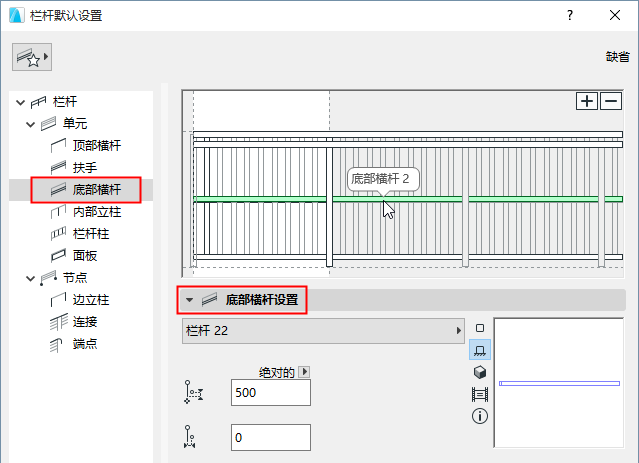

選擇樣式管理器中的每個下橫檔,在下橫檔設定中定義其參數:

選擇一個GDL組件作為下橫檔,或選擇彈出式對話框中的 (如果您不需要下橫檔)。

設定GDL組件,使用以下面板。參見欄桿組件設定 (頂部橫桿/扶手/下橫桿)

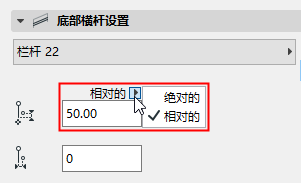

設定 下橫檔高度,定義為絕對高度(從單元底部),或定義為所佔整個單元高度的一個百分比(例如,50%)。

RelativeRailHeight.png  RelativeRailHeight3D.png

水平偏移: 定義下橫檔的橫向偏移。

注意,如果參考下橫檔高度定義竪桿高度,新放置的下橫檔將與所有竪桿相交,並將這些竪桿分割為單個可編輯的竪桿組件。

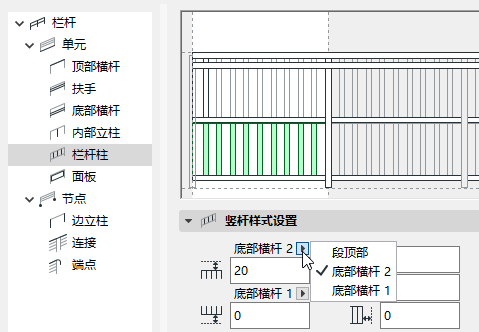

BalusterPiecesSettings.png   BalusterPieces3D.png

水平下橫檔與竪桿相交並分割竪桿

當然,您可以定義竪桿頂部/底部,以擴展至單元的頂部/底部,而不是下橫檔 。

注意:在單元設定中定義單元高度。參見單元高度和垂直偏移
