面板設定(欄桿工具)

在編輯模式中,使用這些設定以添加/移除並定義欄桿面板。

對樣式編輯器添加面板

要添加或刪除面板,使用樣式編輯器中的加號或減號圖標。

參見在樣式編輯器中添加組件

您可以在兩個內立柱或下橫檔之間空間中添加一個面板。如果該區域已包含竪桿,將無法添加面板。

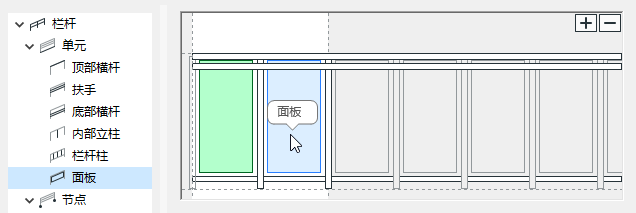

內立柱分割面板

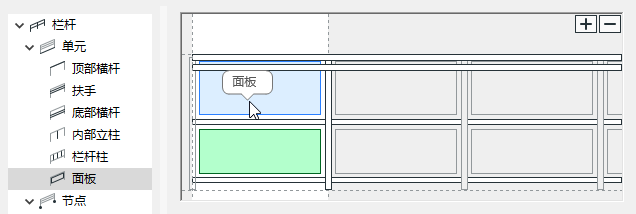

下橫檔分割面板

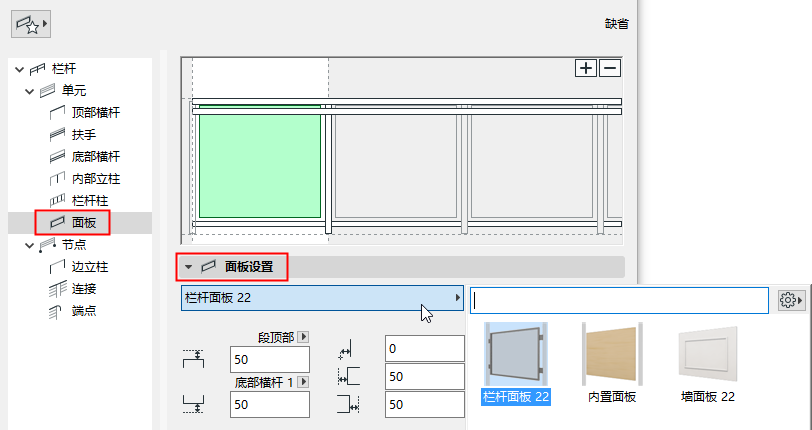

面板設定


從彈出式對話框中,選擇一個GDL組件作為面板。

要設定GDL組件,使用以下面板中的設定。參見欄桿 面板組件設定

除預定義的內容,您可以儲存自定義組件為面板。

更多說明,參見自定義樓梯和欄桿子元素

定義面板位置

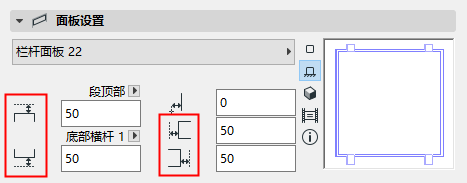

如果樣式包含橫檔或扶手,請參考單元頂部/底部,或參考橫檔和扶手,定義面板的頂部和底部偏移。

注意:在單元設定中定義單元高度。參見單元高度和垂直偏移

定義從內立柱的左和右偏移。

注意:正偏移量數值,指面尺寸縮小。

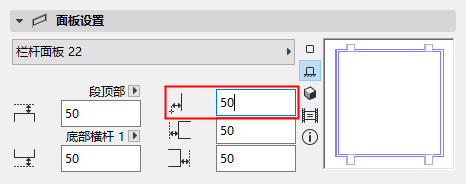

水平偏移: 定義面板的橫向偏移(如果有的話)


欄桿 面板組件設定

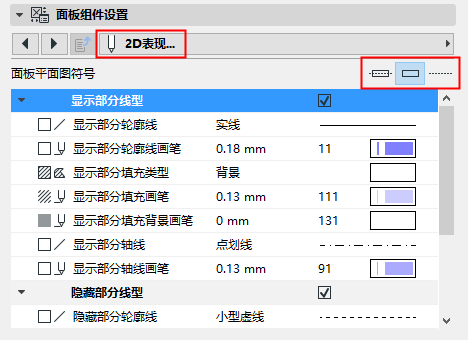

面板2D符號類型

在面板組件設定的2D表達標籤頁面上選擇一種 符號類型

面板2D符號顯示

為面板組件設定2D顯示個性設定,使用以下控制項(欄桿的可見和隱藏部份)。


顯示/隱藏面板的2D符號

預設情況下,2D視圖中的面板組件可見性在 文檔 > 模型視圖 > 模型視圖選項中定義。

在欄桿設定中自定義面板可見性。(參見扶手平面圖符號組件。)

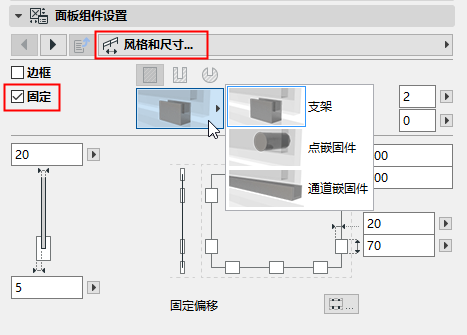

顯示 固定件

點擊欄桿面板組件設定的類型和標註標籤頁面上的 固定件 進行設定,包括尺寸類型、尺寸、截面和建築材料,還有編號。

控制項根據用戶選擇有所不同(支架、點固定、或通道固定)。
