創建多重分段柱

設定由複數分段組成的柱,並在它們之間配置可設定的“聯接”組件。

可使用設定對話或圖形交互來創建柱分段。兩種方法的詳情如下。

註釋:

各分段都有自己的分類和屬性設定,以及自己的元素ID。不過,其類別定義(例如,更新狀態)繼承自元素層級。

查找&選擇、標籤、訊息框和交互式元素預定字段可使用特定分段的數據

使用柱設定

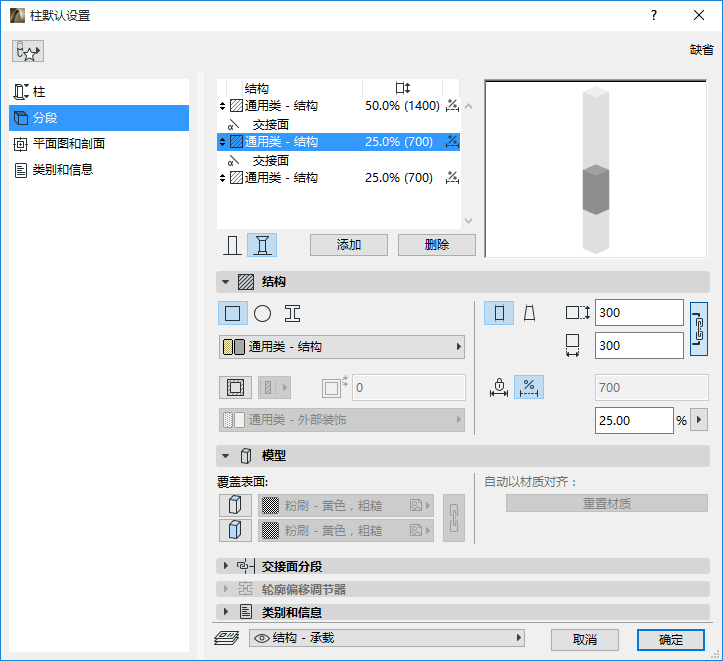

1。開啟柱設定,找到分段頁面。

2。單擊多重分段柱圖標。

3。單擊添加 以加入所有需要的分段。

“聯接”組件會自動添加至分段之間。

4。瀏覽構造列表以查看分段和聯接。單選或複選以進行編輯。

5。查看預覽。當前選中分段會在列表中高亮顯示。


多重分段柱

以圖形創建

1。在3D視窗中選擇柱。

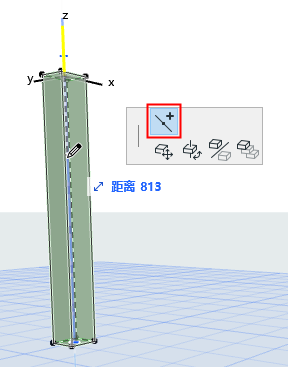

2。在立柱軸的浮動工具框里選擇分段切分


3。單擊立柱軸任意位置:柱從該點進行分段。根據需要重複該步驟以創建更多分段。

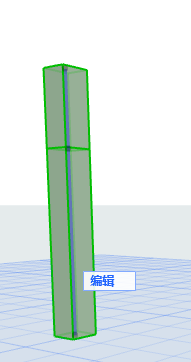

可使用編輯模式對分段進行單獨和圖形化編輯。

參見多重分段柱的編輯模式

使用設定對話框以定義各個分段的屬性。

參見定義柱/分段構造
