定義柱/分段構造

選擇柱或柱的分段。

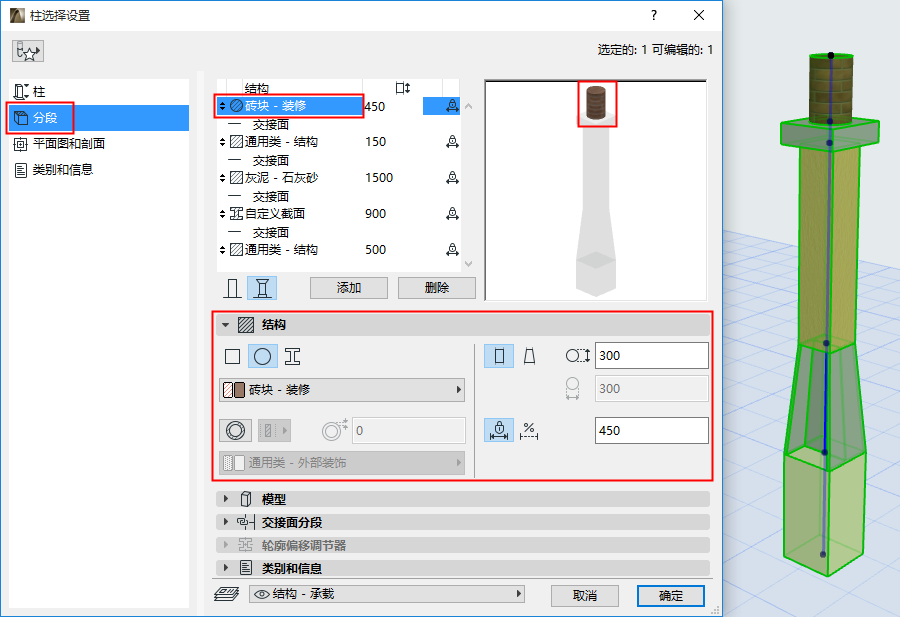

使用柱設定(分段頁面)的構造面板定義其結構屬性和長度(固定或可變)。

對於選中的分段:這些設定同樣適用於柱編輯模式。


橫截面

點擊圖標以定義分段橫截面。

矩形

循環

複雜截面

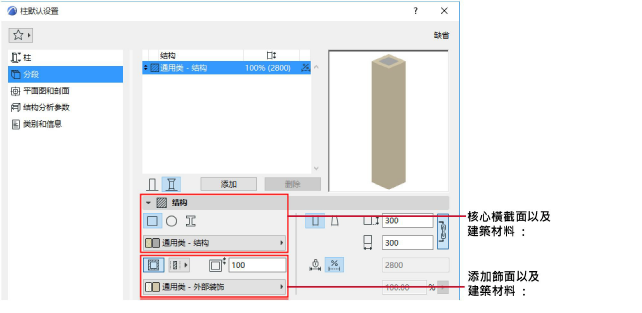

建築材料:

對於一個 矩形  圓形 柱:

使用彈出式對話框選擇其建築材料。

添加可選飾面 (參見核心和飾面)。

對於一個複雜截面柱:

使用彈出式對話框選擇其截面。

注意:該彈出式對話框僅顯示這些與包含柱的控制項一起使用的截面。截面在 選項 > 元素屬性 > 截面管理器 中定義。

分段長度(固定或可變)

對於各選中分段:欲將其長度定義為固定 或 可變,可通過單擊構造面板上的對應圖標實現。

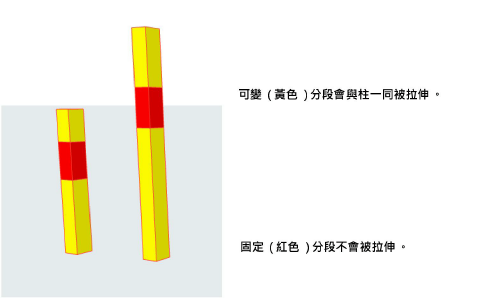

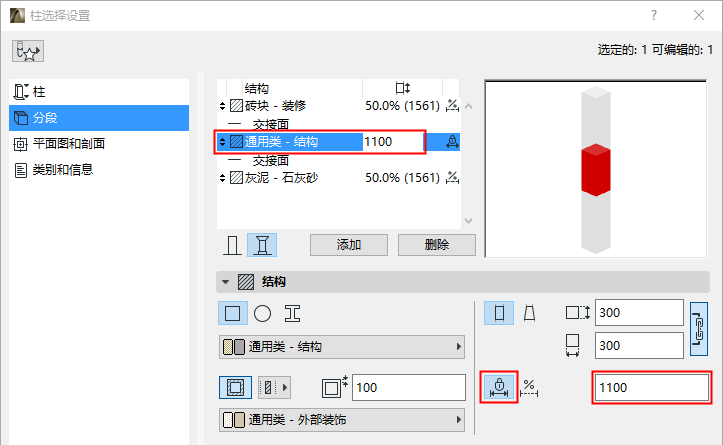

對於固定長度分段:定義長度。柱的長度不會因為拉伸而變化。(也可以在構造列表中輸入選中分段的長度。)

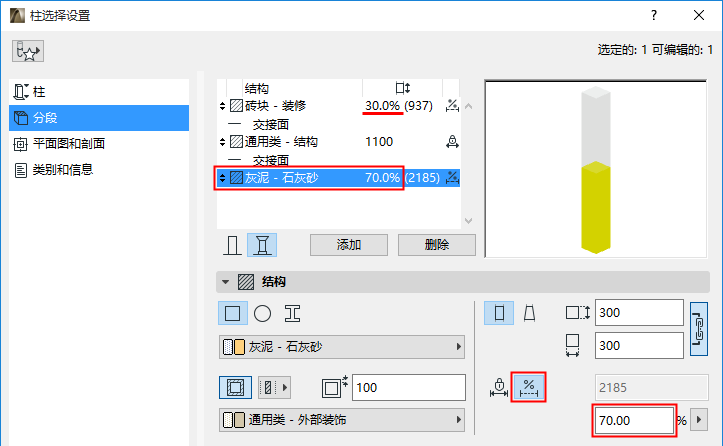

對於可變分段:定義其長度為佔所有可變分段的百分比。(可變分段總和佔比為100%。) 分段長度會隨著柱的拉伸同比延伸。



分段長度-在3D中編輯

1。在3D視窗中選擇柱。

2。單擊聯接熱點處(位於參考軸)。

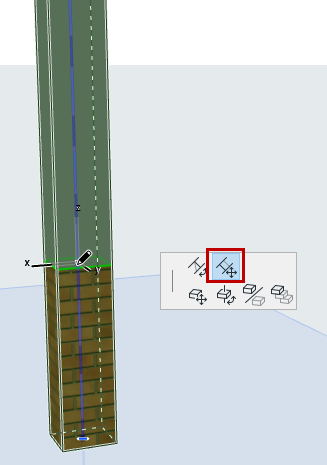

3。在浮動工具框中使用移動分段聯接來調整份段長度。

註釋:如果將熱點拖動到相鄰的熱點分段,則會完全消除該分段。


相關主題:

變截面柱或分段

刪除柱或樑的分段

旋轉聯接角度

核心和飾面
