創建2D變形體

從工具箱中選擇變形體工具，然後從訊息框中選擇幾何方法。

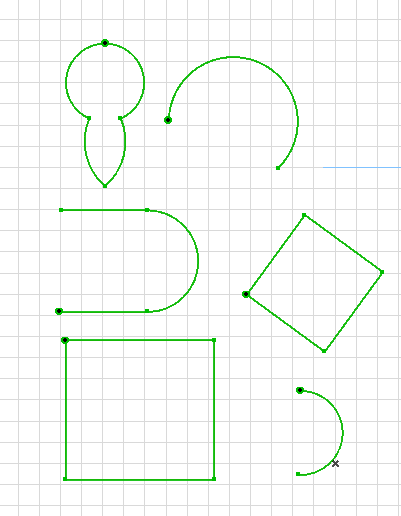

通過下列方式，在平面圖上或3D視窗里選創建2D線、聚合線、曲線和閉合多邊形。

•多邊形

•矩形和自由旋轉的矩形

•弧線(圓心和半徑定義)

•弧線(週長定義)

使用這些幾何方式的輸入過程，和ARCHICAD的2D繪圖工具的操作方式一樣。

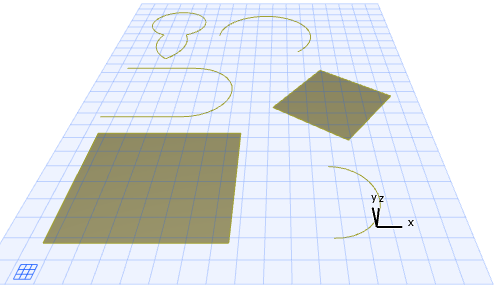

而結果是，創建了一個變形體的面或線，而不是2D的多邊形或線：它在3D視窗里顯示出來，但是沒有幾何參數（如厚度）。可以使用生成的3D線和面，在3D視窗里用於草繪或出圖的目的。

自由旋轉的矩形

變形體工具的”自由旋轉的矩形“幾何方式，可以在空間里的任意面上繪製一個矩形。

1。在3D視窗里，選擇”自由旋轉的矩形“幾何方式。

2。點擊兩次，繪製矩形的第一條邊。您可以在空間里的任意面上繪製這條邊。

3。點擊確定矩形的另一條邊。可以在空間中捕捉任意點。
