旋轉聯接角度

在柱設定中:

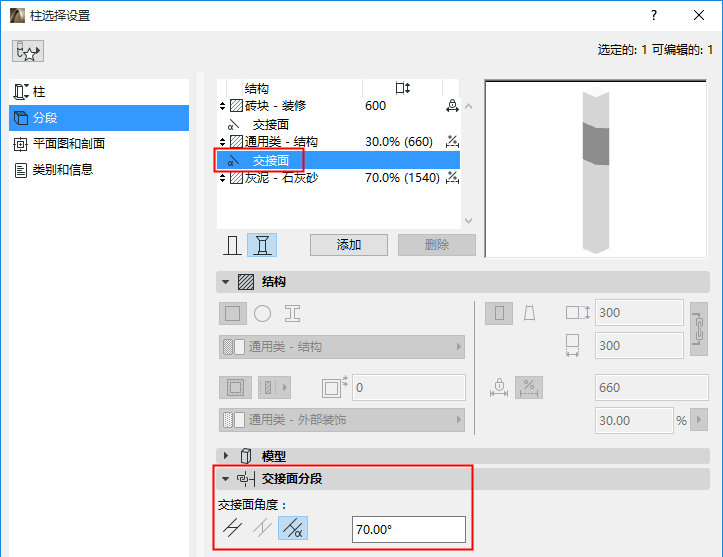

對於列表中選中的聯接組件(柱分段設定的頂部):使用 分段聯接 面板(下方)以定義其角度為水平,垂直或自定。

注意:垂直聯接只可用於傾斜柱。


在3D視窗中:

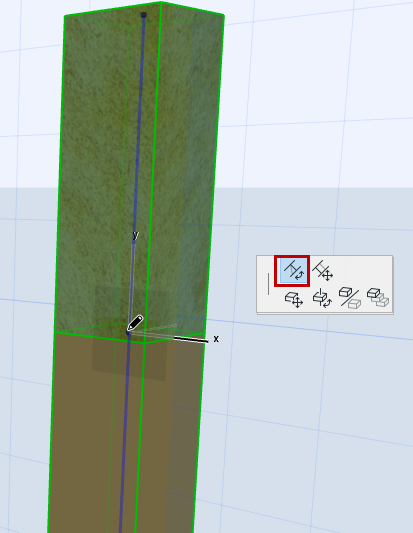

聯接可圖形化編輯:

1。在3D視窗中選擇柱。

2。單擊聯接熱點處(位於柱參考線)。


3。在浮動工具框中使用選擇聯接角度 以調整聯接角度

相關主題:

定義柱/分段構造
