變截面柱或分段

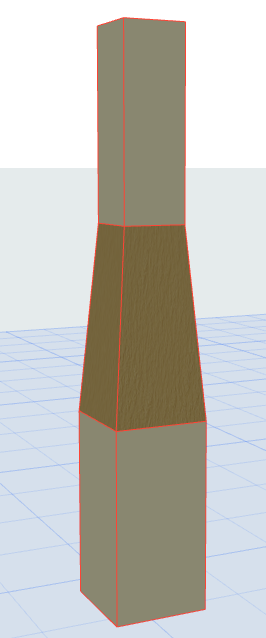

可創建變截面柱或對任何單獨的柱分段進行變截面。

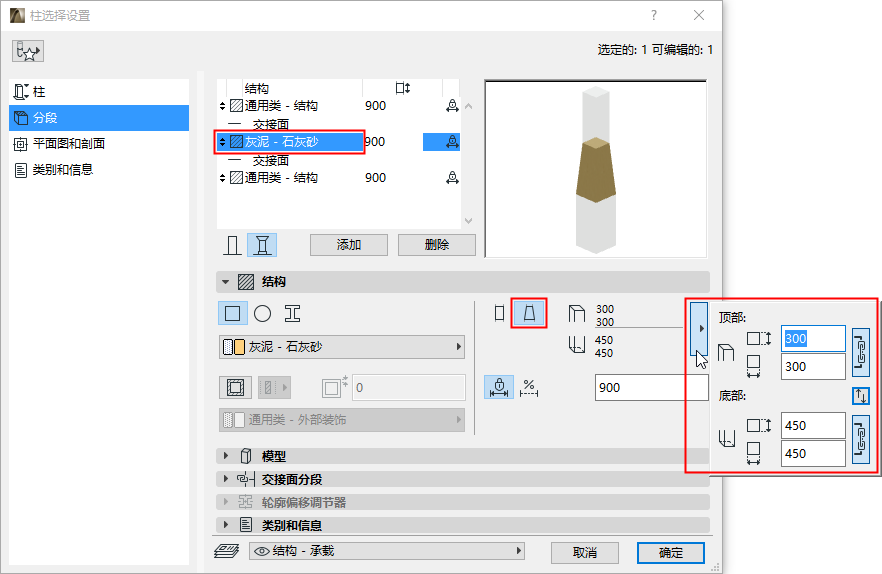

使用柱設定的分段頁面。(對於多重分段柱,選擇單個分段進行變截面。)

1。在構造面板中,選擇變截面幾何。

2。使用彈出框來從頂部和底部對變截面柱(分段)的橫截面尺寸進行定義。

使用關聯圖標來平均高度/寬度尺寸。

使用箭頭按鈕來調轉變截面的方向


相關主題:

定義柱/分段構造
