柱模型顯示

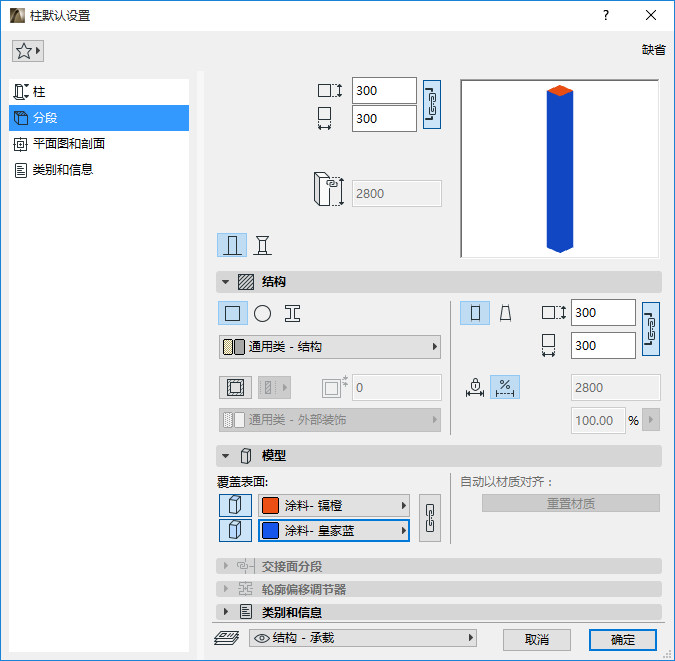

使用柱設定(分段頁面)的模型面板來覆蓋柱表面。


覆蓋表面:單擊以覆蓋分配給該柱的表面或其建築材料中的分段。

頂部和底部表面

側(延伸)表面。

注意:用包裹方法放置的柱,在此您可以選擇通過相交的墻的表面覆蓋。(參見包裹柱的3D顯示。)

注意:對於截面柱,您也可以對截面元素的任何邊應用自定義表面。(參見對截面邊緣使用自定義表面材質或直線。)

自定義材質對齊:如果此消息被啟動,則表示當前所選的柱(已放置在專案中)已被分配自定義的3D材質。

該情況下,可單擊重置材質 來恢復初始的選中柱或分段的材質。

更多訊息,參見對齊3D紋理
