平面圖（墻、幕墻、柱、樑和屋頂）的3D結構元素就像是曾沿著一個理論平面被水平切割一樣顯示；這就是水平剪切平面。
剪切平面的預設高度（以當前樓層為基礎進行測量）取決於當地的建築慣例，但可使用水平剪切平面對話框設定當前視窗的水平剪切平面。
要設定剪切平面，轉到文檔 > 水平剪切平面，
注意：剪切平面不影響網面、板或物件元素。但可按水平剪切平面設定，編輯顯示GDL物件本身。
輸入"到當前樓層的剪切平面高度"的值。
如果要整體顯示所有樓層（結構元素的預設設定）的全部結構元素，水平剪切平面對話框的其餘設定則是無關的。
相對平面圖範圍和絕對顯示界限，即其它水平剪切平面設定，只有在結構元素被定義為有限投影時才相關。
水平剪切平面的設定是全局性的；當前設定可應用到專案的所有樓層。一旦設定全局水平剪切平面，就可以進一步對元素設定對話框中的單獨結構元素（僅墻、柱、樑和屋頂）調試平面圖的顯示。
更多訊息，參見在平面圖及剖面圖中顯示元素。
在不同的視圖中設定各個水平剪切平面

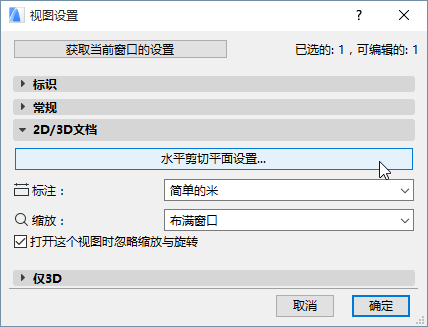

每一個視圖如果有必要，可以使用從視圖設定訪問的水平剪切平面，定義唯一的水平剪切平面。
