您可以拉伸，偏移和這段平面圖上的所有類型的剖面/立面線：
•主要剖面線，和任何踏面板線
•淡出遠處元素線（如果有）
•限制線（深度剖切），如果剖面/裡面的水平範圍受限制

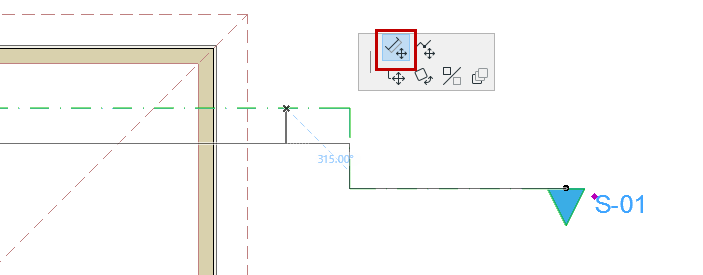

偏移剖面線單元
1。選擇剖面線。
2。點擊直線段上的任何地方以偏移。
3。在彈出式小面板中選擇 偏移邊緣。
4。拖動並點擊以進行偏移。

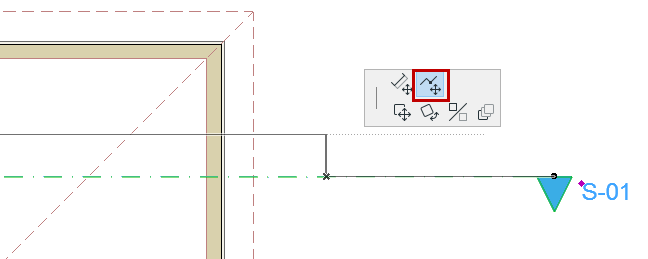

隔斷和偏移線
1。選擇剖面線。
2。在您想要插入斷點的位置點擊。
3。在彈出式小面板中選擇 插入斷點和偏移。
4。拖動並點擊以偏移打斷部份。

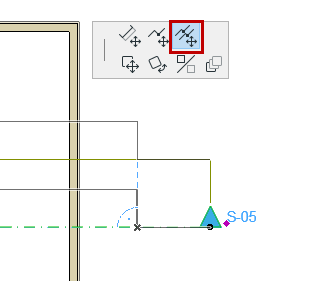

打斷所有剖面線
如果剖面中有顯示的限制線和/或淡出遠處元素線，請使用彈出式小面板命令：在所有線上插入斷點 以同時打斷並偏移所有線。

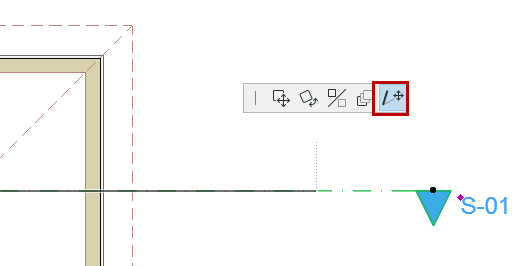

拉伸線
1。選擇剖面線。
2。點擊任意部份的一個端點。
3。在彈出式小面板中選擇拉伸。
注意：在室內立面圖中，由於IE線的長度基於房間邊界，其端點無法被拉伸。

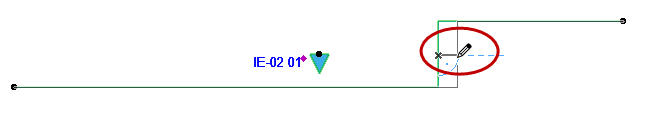

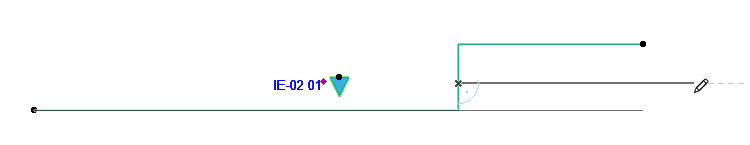

刪除斷點
要刪除直線中的斷點，選擇該單元並作出以下操作之一：
•使用偏移彈出式小面板命令，以將其與另一條同類型的線重新對齊
•選擇打斷部份邊緣，並拖動它到剖面/裡面水平限制之外
