定義發佈器輸出格式

使用發佈器的格式 部份以定義發佈的輸出。基於發佈方法的有效發佈格式(列印/繪圖或儲存。)

選擇發佈方法

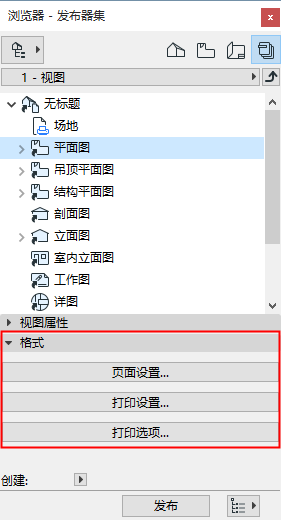

列印/繪圖輸出中的選項:如果在發佈器集屬性對話框中選擇 列印 或 繪圖 ,使用按鈕開啟相應的對話框(例如,頁面設定,列印設定)。

這些是標準列印和繪圖對話框的各個版本,包含適用的可用選項。

PrintPubSet.png     PrintPubSetFormat.png

更多訊息,參見列印2D文檔繪圖設定

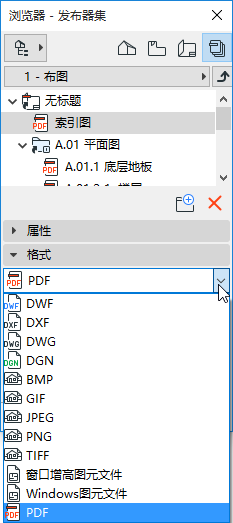

如果選擇發佈器集屬性對話框中的儲存,則用格式化標籤頁選擇輸出檔案的圖像。檔案可使用包括所有IFC格式、標準圖像格式和CAD交換格式在內的多種格式儲存。可以選擇檔案夾內容的檔案格式,或為每個視圖逐個選擇檔案格式。


有些格式可以使用多種選項-在這些情況下,選項按鈕將會顯示,可在壓縮設定、顏色深度和其他選項當中選擇,這取決於所選的格式。

創建BIMx超級模型

PDF格式

如果要用PDF格式儲存,有兩個特殊選項頁可供使用:文檔選項頁面選項。

參見使用發佈器創建PDF輸出

PMK格式

PMK格式是ARCHICAD自創繪圖格式,與其它格式相比,它佔用相對較少的硬盤空間。如果專案分散在多個文檔中(如模型pln和文檔pln),以PMK格式儲存視圖是一個很好的工作方式。

參見佈圖工作流程:較大專案

DWG 或 DXF 格式

選擇一種DXF-DWG 轉換器,控制發佈輸出的內容。

參見DXF-DWG轉換設定

如果檔案夾中的全部項都是佈圖且整個檔案夾被設定為DXF格式,則出現一個附加的複選框:合併成一個DXF檔案

如果此檔案夾中的全部項都是佈圖且整個檔案夾被設定為DWG格式,一個附加複選框將出現:合併成一個DWG檔案。如果選擇此選項:

最終的DWG檔案將與以發佈器集專案使用的佈圖數量中包含同樣多的圖紙空間。因此,一個完整的圖冊內容可以一個獨立的DWG檔案儲存。

圖紙空間中最終DWG檔案和相同轉換選項應用給全部發佈佈圖。

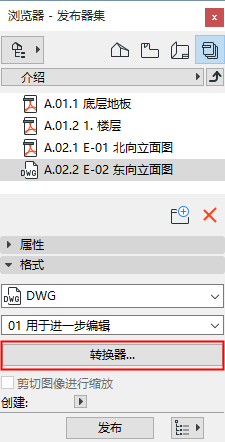

對於DWG 或DXF 格式,可以使用轉換器 按鈕,訪問DXF/DWG 轉換設定對話框。


DWF格式: 剪切圖像進行縮放

如果發佈格式是DWF,剪切圖像進行縮放複選框則是可用的。選擇此複選框將圖像剪切到平面圖的當前縮放中。

當導出的ARCHICAD視圖是準備在AutoCAD中使用時,按如下可確保只輸出視圖的選定部份:首先,以DWF格式把視圖發佈到不同的檔案夾中,採用剪切圖像進行縮放選項。在ARCHICAD中開啟DWF,然後把它們再次儲存為DWG檔案。在DWG檔案中,只有被剪切後的視圖才會被顯示。

IFC 格式

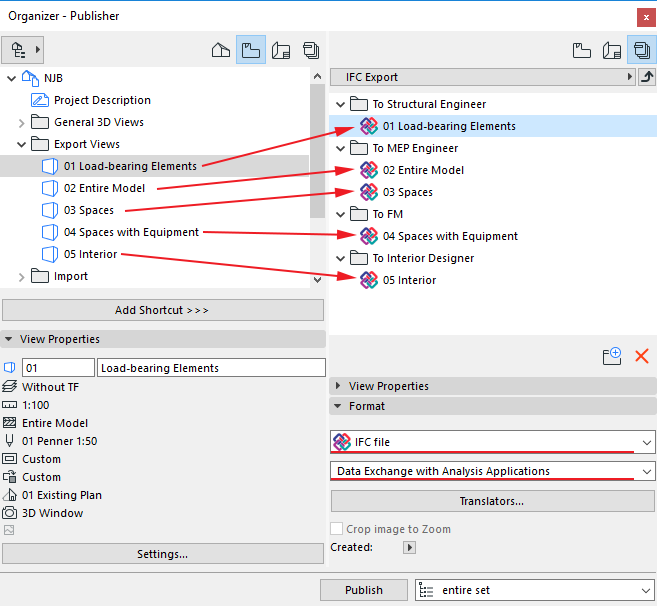

對於任何IFC格式,使用彈出式對話框為導出選擇一個IFC轉換器,以控制發佈輸出的內容。

參見IFC轉換器:概述

點擊轉換器 按鈕以訪問更多轉換器內容的訊息。

對於每個發佈器項,您可以變化轉換器,以便視圖內容根據接收人的要求自定義,單擊創建期望的輸出。


結構分析格式 (SAF)

選擇此格式可以從ARCHICAD將結構分析模型導出到使用有限元素方法(FEM)的外部應用程序。

參見結構分析模型
