該功能集支持建築師和結構工程師之間的協作。
概述
在此工作流中，ARCHICAD基於物理（建築）模型生成一個結構分析模型。結構分析模型在背景和物理模型同步生成。物理模型變更時，與之相關聯的結構分析模型也會自動更新。結構分析模型不是一個單獨存在的模型；更像是物理模型的簡化表達。

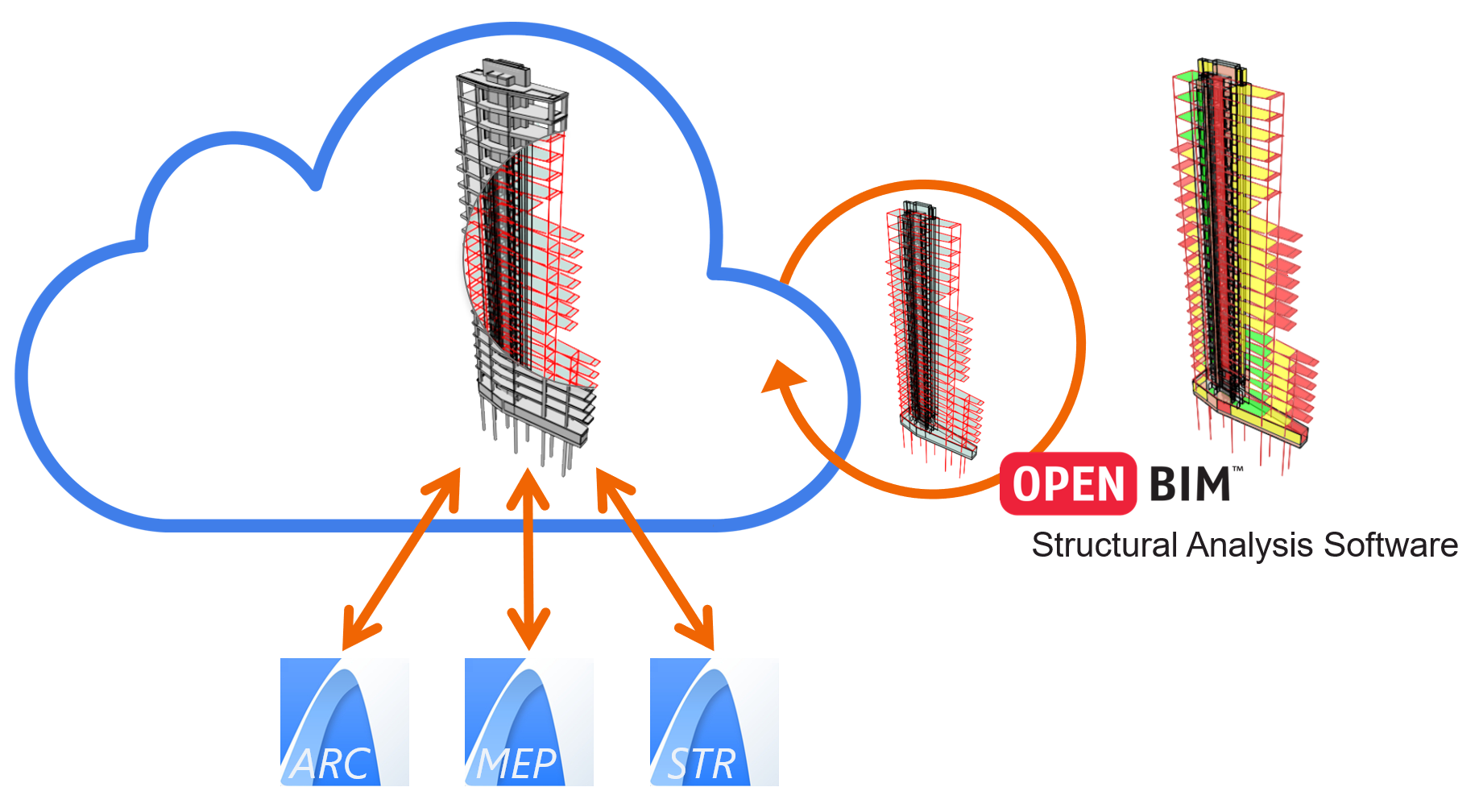

結構分析模型導出給結構工程師，結構工程師可通過其結構分析軟件（例如，SCIA Engineer）來開啟。
在結構分析軟件中，工程師運行分析模擬和設計優化，對結構分析模型做必要的變更。結構分析模型隨後被導出至ARCHICAD以更新相應的物理模型。在此雙向工作流中，不需要進行檔案轉換，也沒有相關的數據損失。
使用結構分析格式 （SAF）可以保障結構分析軟件的可互操作性；SAF的優化旨在服務於上文所述軟件，並實現更快的模型交換工作流（例如，與基於IFC的工作流相比）
ARCHICAD的其他功能（模型比較，問題管理，團隊工作中的變更跟蹤以及分析和物理模型的模型檢查）也支持此工作流。
我如何生成一個結構分析模型？
使用顯示結構分析模型按鍵
•位於視圖選單
•在結構分析模型工具欄中
ARCHICAD模型中的哪些部件會成為結構分析模型中的部件？
1。承重元素
2。包含中心
3。使用有效的ARCHICAD工具創建。參見結構分析模型的元素。
–樑柱是1D構件
–板，墻和單平面屋頂是2D構件
4。在元素層面啓用（在元素設定中勾選“結構構件”複選框）。
5。根據翻新狀態決定是否存在於模型中（如果是“要拆除的”或“新建”並隱藏在當前視圖中，則不會顯示於結構分析模型中）
6。元素連接（圖層交叉組）反應在結構分析模型中的幾何圖形中。
7。圖層的可見性不被考慮。即使是隱藏圖層上的元素也可被納入結構分析模型。
1D和2D構件的預設位置
預設情況下，結構分析構件在元素的重力中心生成（對於1D構件）或者沿著 元素的中心的平面的中心（對於2D構件）。
預設設定可在元素的設定對話框中使用“偏心率”控制鍵來修改。例如，您可以使用板預設設定中的偏心率控制按鈕讓2D構件總是在板的頂部面板生成。
參見離心率。
按生成規則自動調整
結構分析模型生成規則在每次生成之後都會自動應用。
規則會調整1D和2D構件的幾何圖形以及某些末端/邊緣釋放的定義。其目的是優化結構分析模型以使其能夠與外部份析軟件兼容。
