選擇標註鏈
用人字形 游標點擊帶打勾標記的標註線上的任何“自由點”。

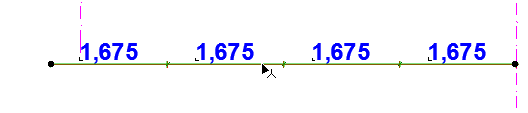

選擇標註單元
用箭頭 游標點擊帶打勾標記的標註線的中點。
選擇標註文字
•使用 快速選擇游標。
•用箭頭游標,在帶打勾標記的文字左下角點擊。

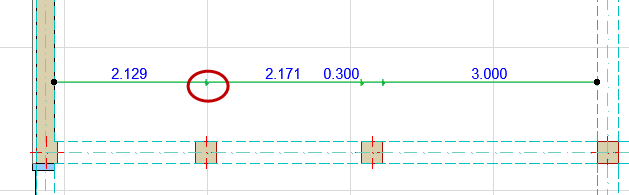

1。選擇整個標註鏈(點擊標註線上的“自由點光源”)。
2。執行下列其中一個操作:
–從彈出式小面板中,選擇插入/合併標註點命令,然後點擊您想要添加標註的元素,或直線外的任何地方。
–選擇標註工具,然後Ctrl/Cmd-點擊您想要添加標註的元素,或直線外的任何地方。
編輯標註點
點擊該點。然後執行下列任意操作:
•再次點擊來訪問一個彈出式小面板。
•訪問用於選定點的標註設定:僅有的可用選項用來編輯標註線長度。
選擇標註點,然後刪除。
又或者:
1。選擇整個標註鏈(點擊標註線上的“自由點光源”)。
2。Ctrl (Cmd)+點擊任意單獨的點來刪除它。

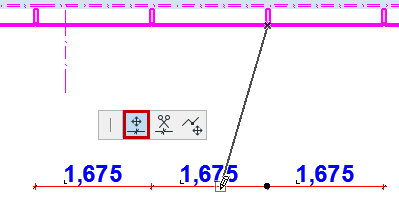

1。選擇標註點。
2。執行下列其中一個操作:
–從彈出式小面板中,選擇移動標註點。將選定的標註點移動到其新位置。
–在新位置上Ctrl (Cmd)+點擊來移動標註點。

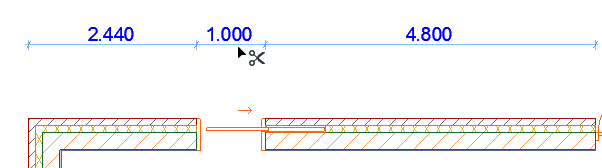

執行下列其中一個操作:
•Ctrl + 點擊 一個單元以刪除:
•選擇一個標註文字並刪除。

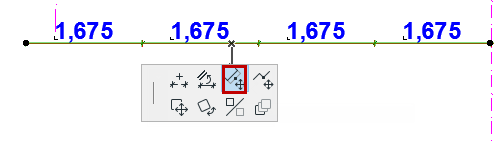

1。選擇整個標註鏈(點擊標註線上的“自由點光源”)。
2。點擊您想要移動的線段。
3。從彈出式小面板中,選擇移動標註線段。
4。將線段移動到其新位置。初始標註鏈也相應的分割。

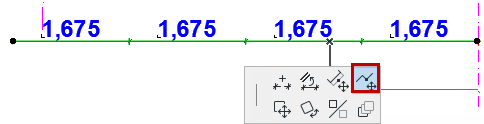

該命令在線性標註線的內部點或線段上可用。
1。在您想要打破的直線的點或線段上點擊。
2。從彈出式小面板中選擇打破標註線。

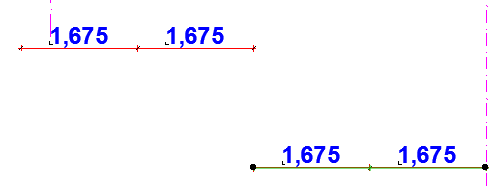

–如果您點擊了一個線段:標註線在您點擊的線段最靠近端點的位置被打破。可以將新的分割線移動到一個新的位置。

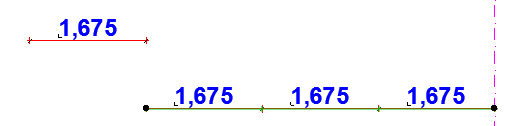

–如果您點擊了一個點:標註線在點的位置被打破。在您想要偏移的一邊點擊眼球游標。

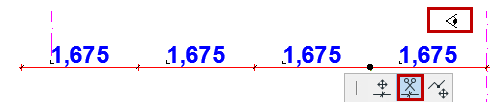

該命令在線性標註線的內部點上可用。
1。點擊您想要分割的標註線上的點。
2。從彈出式小面板中選擇分割標註線。
3。在您想要保持選定的直線一邊點擊眼球游標。
為合併兩個單獨的標註鏈(直的或彎的),執行下列操作之一:
•選擇一個鏈(點擊標註線的“自由點光源”),然後Ctrl/Cmd-點擊其他標註鏈。
•選擇一個鏈(點擊標註線的“自由點光源”),從彈出式小面板中提出插入/合併標註點命令,然後點擊其他標註鏈來合併它。

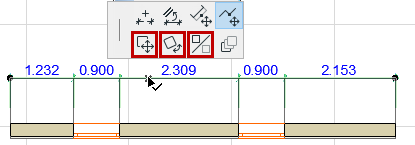

1。選擇整個標註鏈(點擊標註線上的“自由點光源”)。
2。從彈出式小面板中使用移動、旋轉或鏡射命令。
註釋:
–可以將標註鏈作為一個整體進行拖動或旋轉。單位或點不能被單獨的拖動、旋轉或者鏡射而離開其所在的標註鏈。
–相關聯的標註鏈僅可沿著它們的標註線方向移動。
–旋轉之後,所有參考點將自動重新標註,並沿著新方向投影。

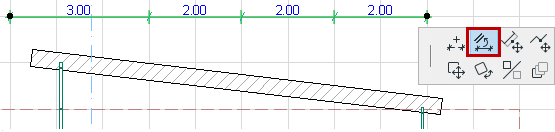

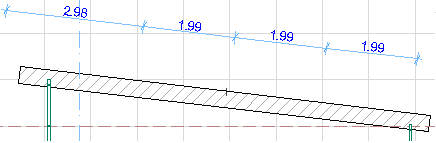

1。選擇整個標註鏈(點擊標註線上的“自由點光源”)。
2。從彈出式小面板中提出對齊標註線命令
3。在直邊或線上點擊。選定的標註鏈將與被點擊的邊緣對齊。

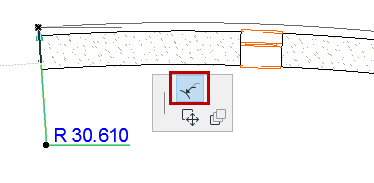

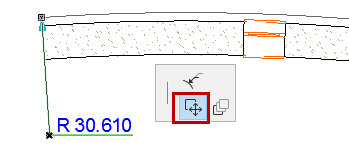

通過彈出式小面板的幫助,可以調整一個已放置的半徑標註:
使用拉伸半徑標註圖標拉伸標註。
使用移動半徑標註圖標移動它。
