荷載工具設定

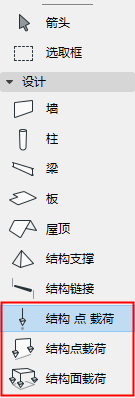

ARCHICAD具有三種荷載工具：

•結構點荷載

•結構線荷載

•結構面荷載

要開啟其設定，請雙擊工具箱中的工具。

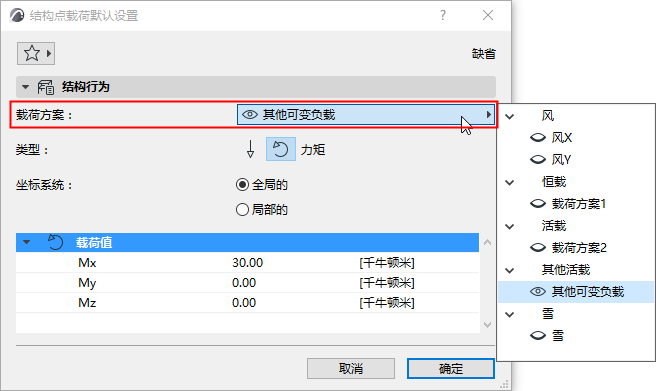

荷載工況

為此荷載元素選擇一個工況。

荷載工況決定了荷載元素是否可見（類似於元素的可見性，具體取決於其圖層狀態）。

註釋:

–使用“荷載工況”面板（預設情況下在“結構”工作環境中顯示）設定可見的“荷載工況”。

–可見的“荷載工況”可在“視圖設定”中為每個視圖儲存。

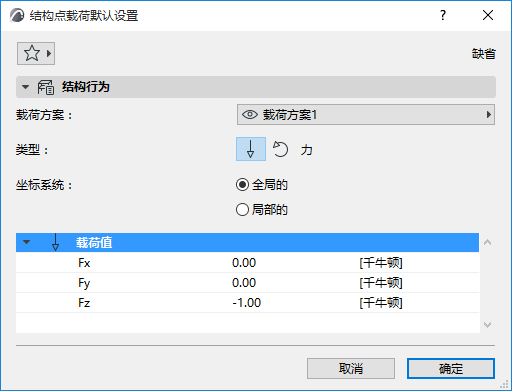

類型

選擇“力”或“力矩”來描述荷載的行為。

力矩由彎曲雙向箭頭表示。

點應力                                                    點力矩

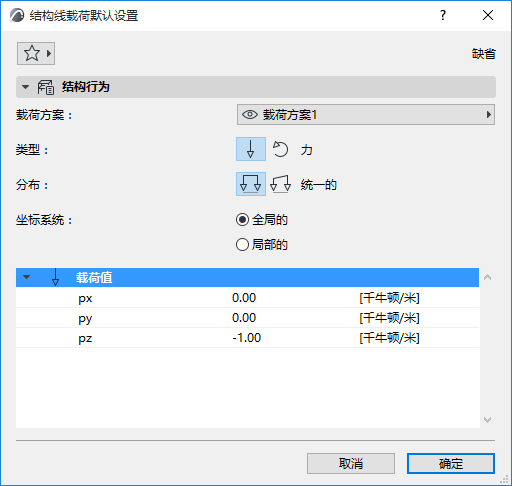

分配（僅限線荷載）

用以描述沿其長度的荷載分配。

•均勻：荷載沿邊緣均勻分配。兩端的荷載值完全相同。

•梯形：兩端的荷載值不同。兩端的荷載強度存在線性差異。

座標系統

用以定義如何解讀“荷載值”的向量方向。

•全局（座標系統）：專案的全局座標系

•本地（座標系統）：為荷載的母元素定義的方向

荷載值

為每個荷載的各個方向確定強度

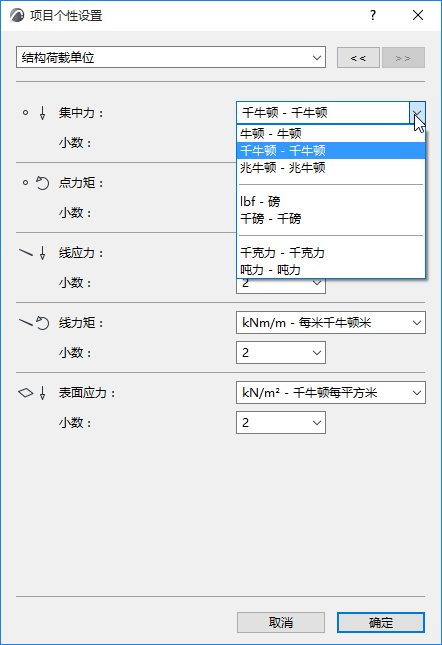

結構荷載單位（專案個性設定）

在選項 > 專案個性設定 > 結構荷載單位為各荷載工具和類型設定單位。
