荷載的表達

載荷大小的縮放（1D構件上的載荷）

為了優化荷載的顯示，荷載符號的大小將根據1D構件厚度自動調整。

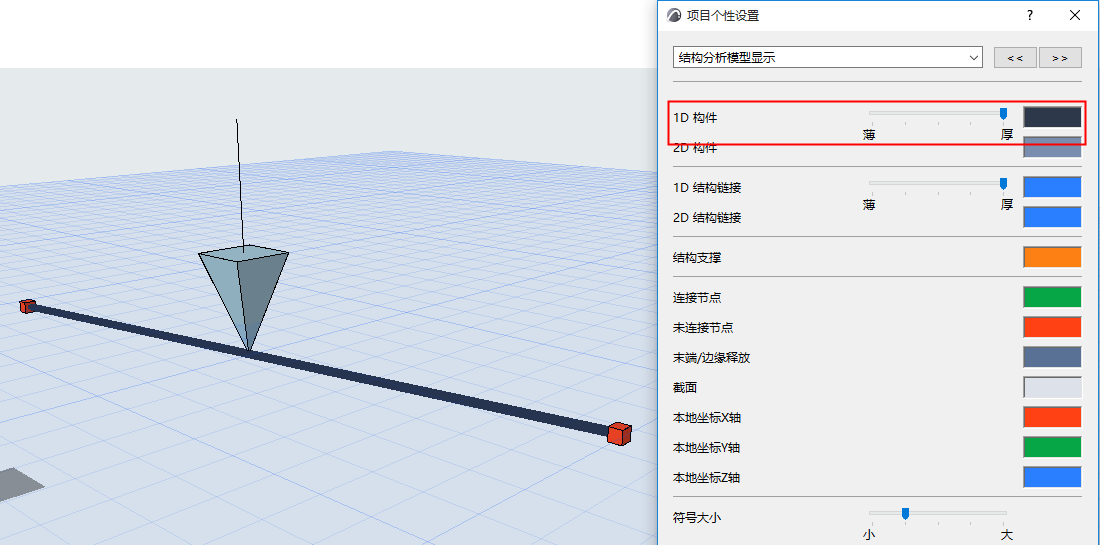

1D構件的厚度在如下位置設定：專案個性設定 > 結構分析模型表示

例如，厚度較小的1D構件將顯示較小的荷載元素。

提示：設定1D構件厚度以適合您在專案中的需要，但是請注意，這是專案級別的設定，並且會影響所有“團隊工作”用戶的結構分析模型元素的表示形式。

將點荷載箭頭顯示為透明

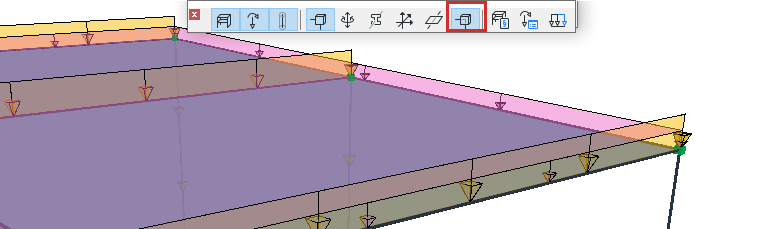

使用“結構工程”工具欄的“透明符號”切換。這些會影響3D視圖中點荷載箭頭的顯示。

最小和最大荷載的表達

為了提高專案的可見性，在載荷表達中引入了幾何限制。

達到一定的強度限制值（最小值或最大值）後，載荷的大小將保持不變。

預設限制值如下：

注意：如果需要，可以從註冊表中更改這些最小值/最大值。
