該檢查會找到任意兩個交叉的中心沒有相互連接的結構元素。

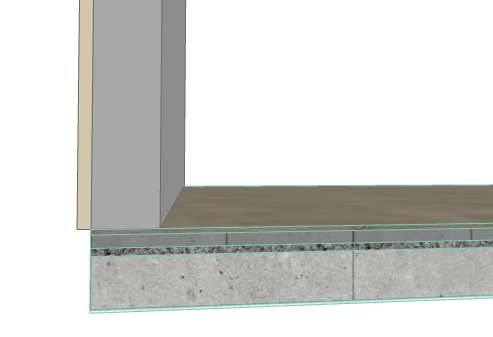

在此例中：

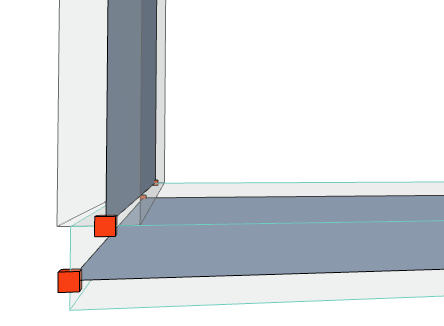

墻和板僅相交到板飾層：中心沒有連接！
這一問題影響到結構分析模型，因為如果元素中心沒有連接，那麼調整規則無法生效，2D構件仍然沒有連接。
註釋:
–所有擁有基本結構的元素都有一個中心，因此總是會被檢查。
–複雜截面 和複合結構只有當他們包含至少一個被定義為“中心”的組件時才會被檢查。
–所有包含一個中心的元素都會被檢查（不僅僅是承重元素）
通過此檢查可以發現完全沒有相交但是比給定公差值更相互靠近的一對承重元素。

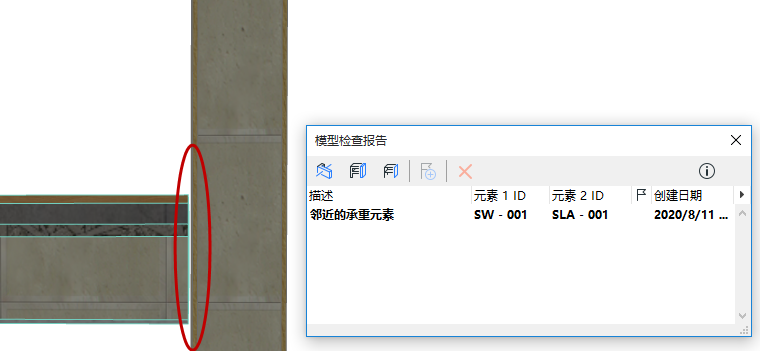

此種情況可能是建模錯誤導致，如下圖所示：墻和板之間存在細小間隙。
中心尺寸比例不足的元素

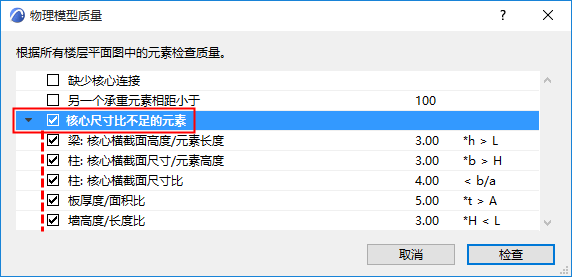

使用此複選框可開啟或關閉該參數組（或單獨取消啟動任意參數）。
每個參數檢查樑，柱，板和墻的特定中心尺寸的比例以及比例是否在定義的範圍內。
如果比例不在定義的範圍內，那麼這些元素就會在模型檢查對話框中被顯示為“中心尺寸比例不足的元素”。
•所有包含中心的元素都會被檢查，無論是什麼結構功能（不僅是承重元素）。
•檢查的尺寸為元素的中心部件。
–例如，300 mm厚的複合板（200 mm中心組件以及100 mm保溫層和灰泥表皮）， 僅考慮中心厚度為200 mm的組件是檢查過程的一部份。
•如要查看檢查的比例的圖示：選擇一個項，然後點擊“訊息”按鈕。

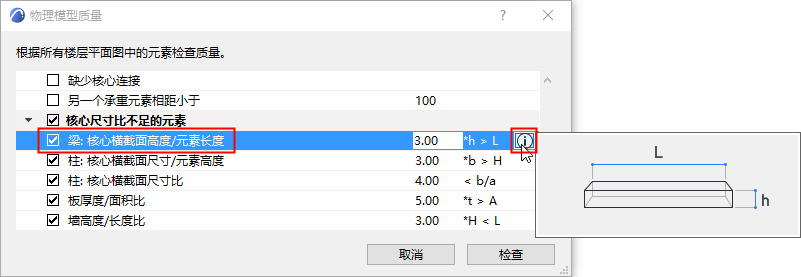

要查看插圖：選擇參數，點擊“訊息”
使用“不足的比例” 參數的技巧
物理模型質量檢查對話框中的參數集是基於混凝土結構的歐洲規範的標準。（以下是簡短說明）
例如，橫截面寬度和高度不成比例的柱會被認為是2D構件而不是1D構件。
模型檢查對話框中列示的結果不一定是錯誤。然而，為了獲得更高的一致性，您可以使用這些“不足的比例”參數來滿足您的特定工作流以及接收模型的軟件的要求。例如：
•專案團隊成員可以同意使用墻而不是樑來建模某些結構（例如，護墻），反之亦然。
•專案團隊成員可以同意使用單獨的分段而不是單個超長的墻來建模與建築物等長度的墻。
•使用模型檢查以查找任何差異。
檢查以下任意與不足的中心尺寸比例相關的參數：
樑：中心橫截面高度/元素長度
樑的總長度與其（中心橫截面）高度的比例。
例如：如果樑的高度相對於其長度“太高”（根據給定的關係比例值），那麼它將被列示在模型檢查報告中。
結構分析軟件的規則可能會把這個構件視為2D構件（如墻）而非1D構件，或視為柱而非樑。
註釋：“墻高度/長度”參數（解釋如下） 檢查的情況與上例相反。

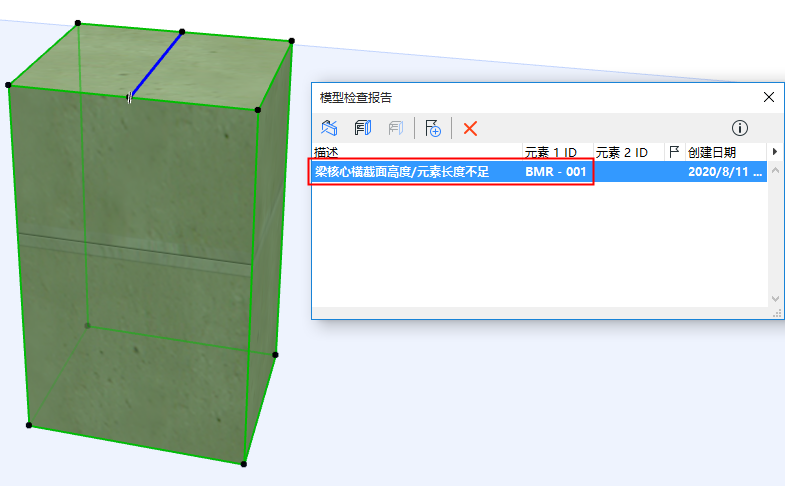

樑的高度相較於其長度“太高”。
柱尺寸參數
下面的兩個參數是檢查柱尺寸的兩種方式：
中心橫截面尺寸/元素高度
中心橫截面尺寸比例
註釋:
–這些參數僅考慮被定義為“中心”的柱的部份。
–如果柱包含表面飾材：如果表面飾材組件被定義為“中心”，其厚度將被考慮（在柱設定，“分段”頁面）。如果表面飾材被定義為“飾層”或“其他”，則不會被考慮。
板厚度/面積比
將板的中心厚度與板面積相比。
如果比例超過給定值（即板的厚度相對於其面積太厚），則該板會被列示在模型檢查報告中。

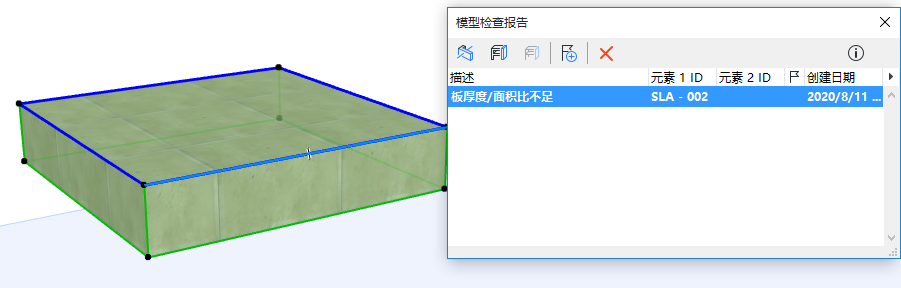

板的厚度相較於其面積“太厚”
墻高度/長度比
墻高度與其總長度的比例。
例如：如果墻的高度相對於其長度“太高”（基於給定的相對關係比例值）, 則該墻會被列示在模型檢查報告中。
結構分析軟件的規則可能會將該元素視為1D構件 （如一個樑） 而不是2D構件。
註釋：“樑高度/長度”參數（如下所述）檢查的是相反的情況。
