介紹
結構分析模型質量檢查幫助您確保生成的結構分析模型是正確的。檢查結果（列示在模型檢查報告中） 能讓您看到潛在的問題。
質量檢查對話框包含了參數檢查清單，分為4大類。您可以基於所有或部份列示的參數來檢查模型。每個參數的簡介如下（請參見結構分析模型檢查參數）。
您可能會在應用了調整規則之後以及在您將其導出至結構分析軟件之前運行結構分析模型質量檢查。
註釋：然而，即使是在您應用調整規則之前也是有必要檢查某些質量檢查參數（例如，重疊）的。如果模型包含了重疊的構件，那麼您的調整規則可能達不到想要的效果。
所有結果都列示在模型檢查報告中。
即使模型檢查報告列出各種錯誤，也並不意味著您無法導出結構分析模型。例如，結構分析模型檢查可以過濾掉板邊緣的銳角，但銳角可能是故意設計的。
註釋：您必須開啟結構分析模型的顯示。否則，此對話框將不可用。
結構分析模型質量檢查是如何工作的
•檢查1D和2D構件 （而不是物理模型元素）
•如果模型中選定了任意元素，那麼只有選中的元素會被檢查
•只檢查存在於結構分析模型並且可見的元素
例外：有一個參數用來發現不屬於結構分析模型里的構件的元素。參見無構件的承重元素。
運行結構分析模型質量檢查
在3D/平面圖/剖面圖視窗
1。開啟結構分析模型的顯示。
2。設計 > 模型檢查> 結構分析模型質量

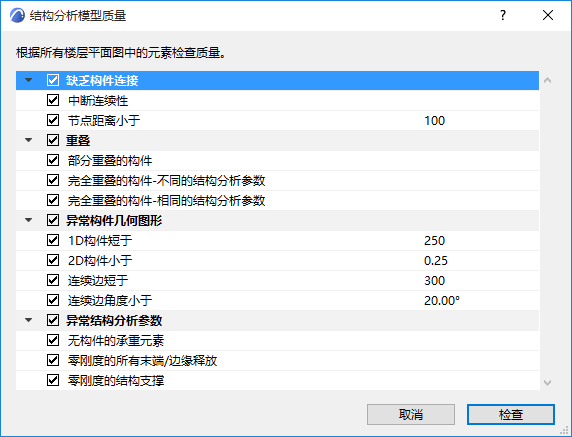

3。對話框將檢查參數分為四類（詳情見下文）。
4。取消選中任何您想要忽略的類別和/或任意參數。
5。點擊檢查.
6。模型檢查報告將開啟並顯示結果
參見 模型檢查報告。
缺乏構件連接

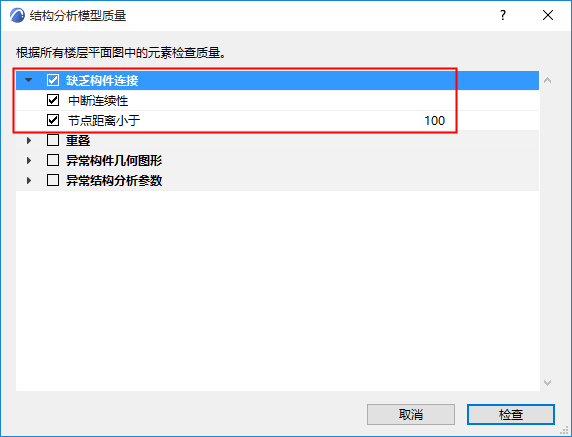

這兩個參數找到並未連接（但也許應該連接）的交叉的或相近構件。
中斷連續性
兩個承重元素的中心相交，但他們的1D或2D構件並沒有連接。

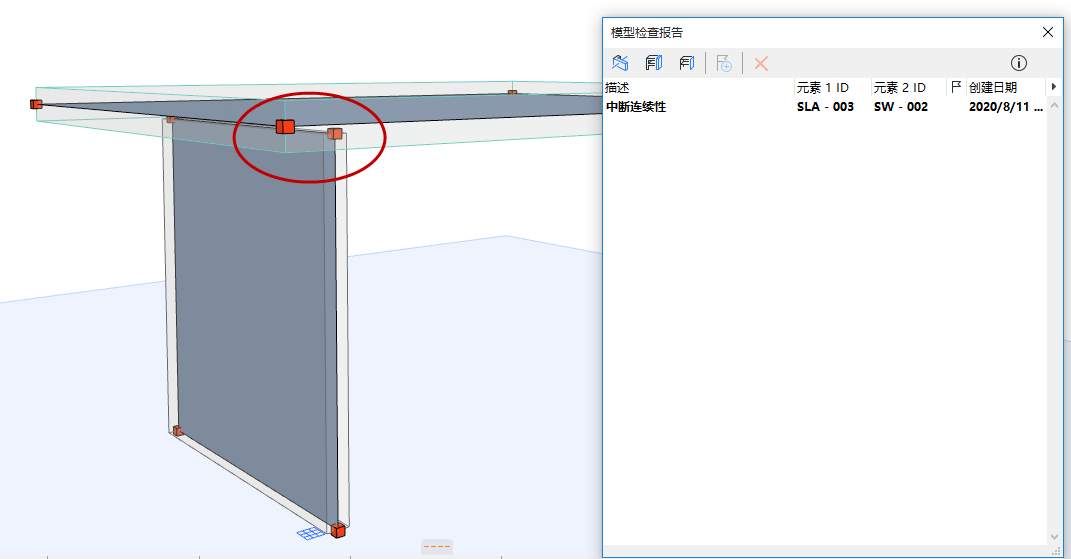

中心相交，但構件未連接
1D構件: 可“虛擬”拉伸它們的連接範圍以避免破壞連續性。
節點距離小於
任意相對距離小於給定值的兩個節點。
節點可以是在相同的構件或兩個不同的構件之上。
元素中心不用相交。

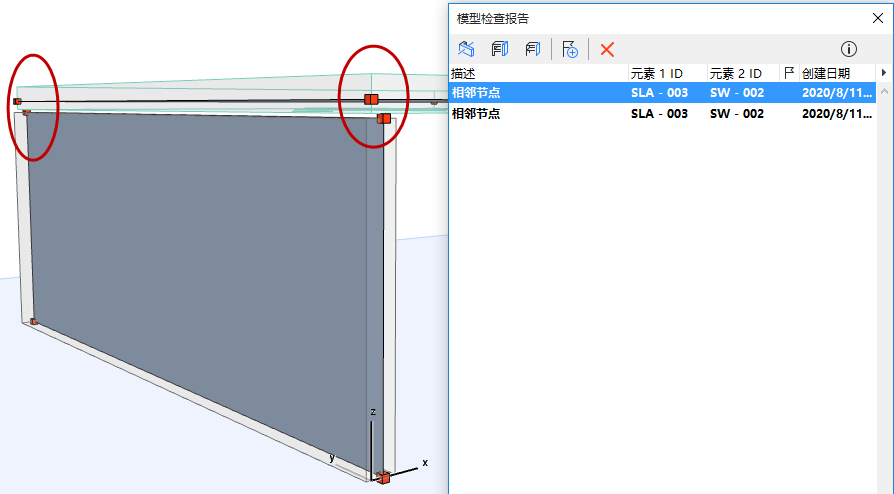

節點相近，但是構件不相連
重疊

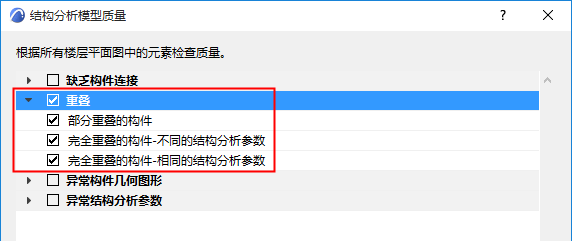

以下三個參數檢查1D和2D構件之間的重疊 （而非重疊的物理模型元素!）
部份重疊的構件
兩個1D構件或兩個2D構件部份重疊。只考慮構件的位置—其他參數不會考慮。

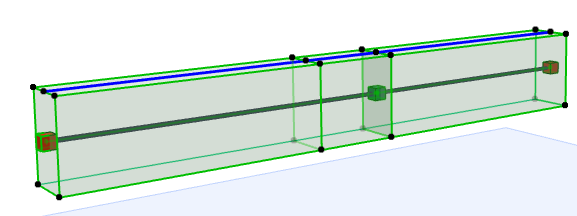

例如，因為建模錯誤，兩個樑重疊 （例如，在拉伸之後）。
完全重疊的構件-不同的結構分析參數
兩個1D構件或兩個2D構件在3D視圖中完全重疊。
然而，他們的結構分析參數不相同。（例如，一個構件使用的偏移規則，而另一個構件的偏心率則是手動編輯的）。
•結構分析參數：元素的工具設定中的結構分析參數頁面的所有設定。
•只有構件的位置和結構分析參數被考慮。
此結果可能顯示不小心的重疊。例如，一個構件的偏心率被調整了之後導致構件位於物理模型元素之外的地方，剛好落在另一個構件上面。
完全重疊的構件-相同的結構分析參數

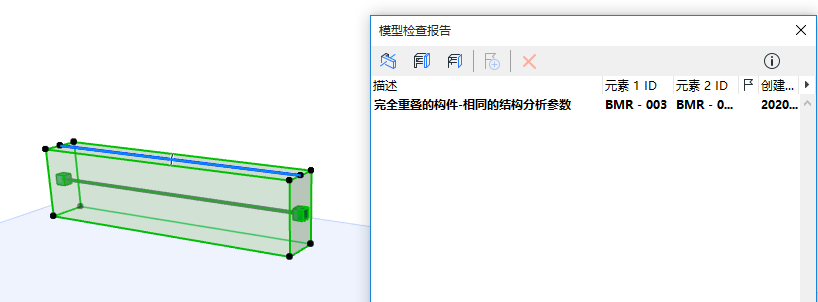

兩個1D構件或兩個2D構件在3D空間中完全重疊。他們的結構分析參數完全相同。
•這一結果表示建模錯誤導致的重複元素。
異常構件幾何圖形
這四個參數有助於檢查建模錯誤。此類錯誤有必要去查找，因為即使是小的不準確的幾何圖形也會降低結構分析模型的精確度並影響到FEM分析。
當然，此檢查也有可能發現故意創建的異常建模解決方案。
對於任何此類參數：將游標懸停其上以查看當前的長度或面積單位（如在選項 > 專案個性設定 > 工作單位中設定的值）。
您可在此輸入精確的公差值—在工作單位設定想要的小數位數。

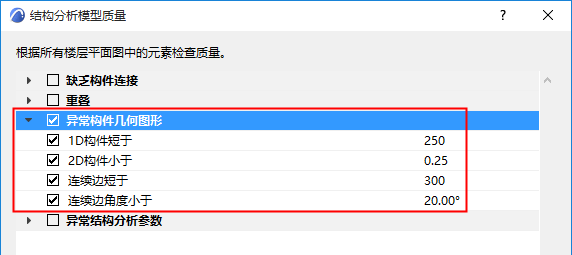

以下參數檢查“異常的構件幾何”：
1D構件短於
1D構件的長度短於給定的長度。
2D構件小於
2D構件的面積小於給定的面積。

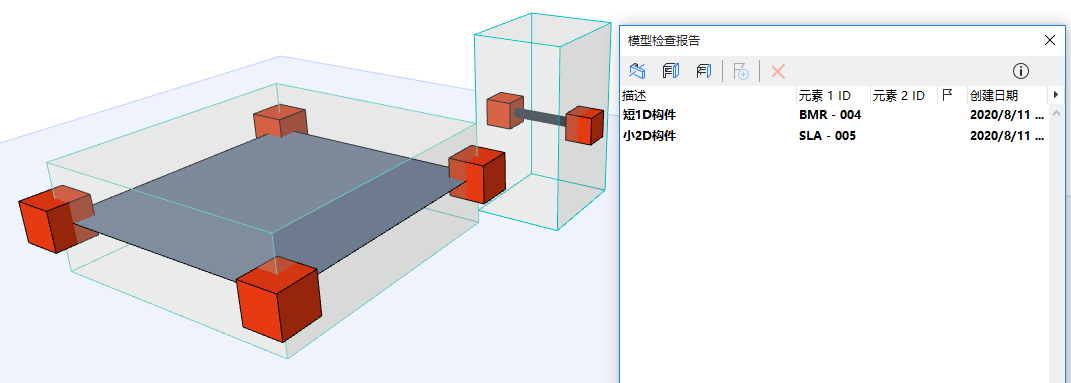

2D構件太小，1D構件太短
連續邊
以下兩個參數用以檢查任意給定2D構件的連續邊。
參數會發現可能由建模錯誤導致的不平邊或凸起。
•連續邊短於
對於任意單一2D構件，查找任意均短於給定公差值的連接的邊。
•連續邊角度小於
對於任意單一2D構件，查找任意形成角度小於給定公差值的角的邊。

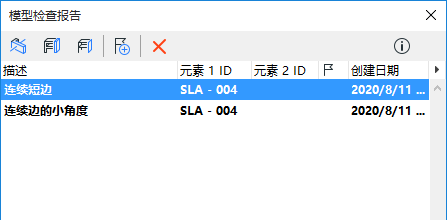

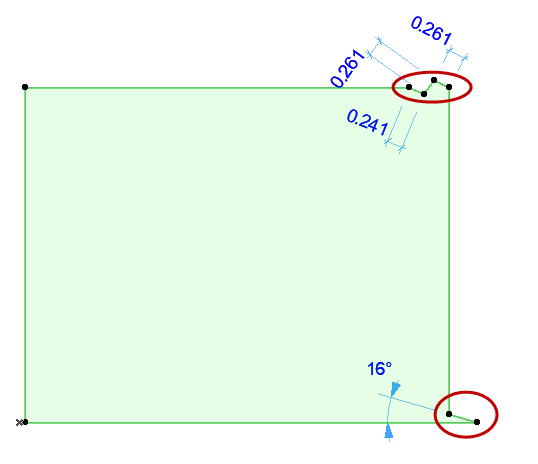

連續邊：太短，太尖
異常結構分析參數

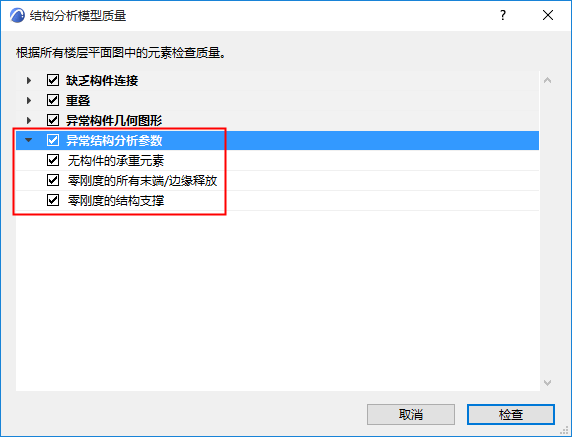

這三項檢查根據元素的結構分析參數確定可能是異常的元素：
查找任何結構功能被設定為“承重”但卻沒有結構分析構件的結構元素。可能是也可能不是一個錯誤。
可能的原因：
•該承重元素可能是結構分析模型的一部份，但其1D構件或2D構件複選框並未在其設定對話框中啟動。
•該類ARCHICAD承重元素不能是結構分析模型的一部份（例如，變形體，樓梯，多平面屋頂，物件）

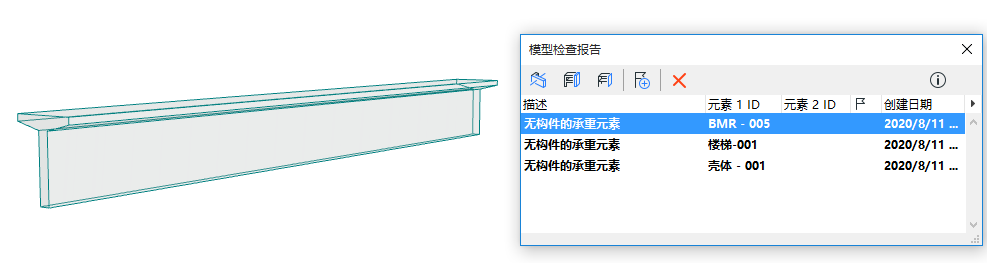

承重物件：無構件
零剛度的所有末端/邊緣釋放
查找所有 末端釋放（1D構件）或邊緣釋放 （2D構件）被設定為“自由”的結構構件。
這可能是一個錯誤，因為沒有力量傳遞。
參見 末端/邊緣釋放。
零剛度的結構支撐
查找所有平移和旋轉的剛度值被設定為“自由”的結構支撐元素。
這可能是一個錯誤，因為沒有力量傳遞。
