天窗設定對話框左側的瀏覽器區域與其他圖庫部件元素類似。
參見圖庫部件元素的物件設定。
一般訊息，參見天窗。
高：輸入天窗的高度。

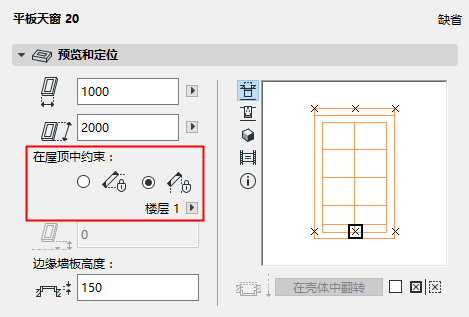

在屋頂中約束：僅對放置在屋頂（不是殼體）的天窗有效。使用該控制項來決定如何約束在被修改的屋頂平面中的天窗位置：
•水平（天窗將保留如平面圖上所見的位置）
•或竪直（天窗將不管平面圖的位置如何，保留其竪直標高）。
更多訊息，參見天窗相對於屋頂的約束。

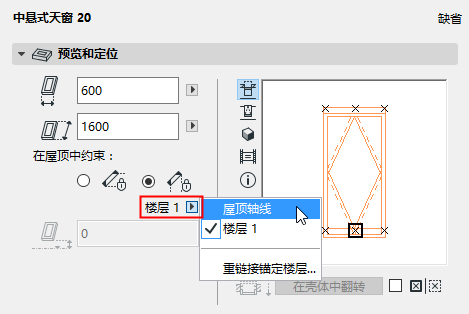

窗台或窗楣高度：該區域明確了天窗定位點 (或者窗台或者窗楣) 從一個特定的樓層，或屋頂樞軸線測量的高度。(如果您已經水平約束了天窗的位置，該區域只讀。)
•點擊預覽窗的熱點來定義天窗窗台/窗楣的定位點（在天窗的頂部或底部）。
•從彈出式視窗中，選擇是否從特定樓層或屋頂樞軸線測量該高度。
在殼體中翻轉按鈕只可用於殼體（非屋頂）中所放置的、選定的天窗。點擊在殼體中翻轉，將天窗的方向改向對側（如從“內側”到“外側”）。
勾選鏡射圖庫部件複選框來鏡射在放置所選的天窗，或鏡射選定的天窗。
預覽區域
參見預覽選項。
天窗通過熱點來定位，在圖庫部件的2D符號中定義，這個熱點用高亮的矩形標記，並且它起到物件的插入點和定位點的作用。
其它熱點被顯示為X。如果您想將其作為代替預設一級熱點的插入點/定位點使用的話，點擊其中任意一項。

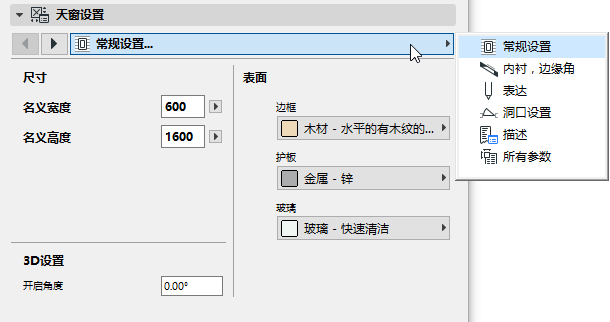

天窗設定
用這個界面設定天窗的參數
注意：樓層平面圖所用的填充和畫筆顏色既可以此面板中（用表達控制項）設定，也可以如下，在“平面圖及剖面”面板中自定義輸入，覆蓋此面板的設定。
點擊參數中的任意一個，選擇並修改變量值。
天窗平面圖和剖面面板
在平面圖上，預設的天窗是以3D投影為基礎，而不是符號描述。
注意：如果喜歡，使用符號描述，可顯示過去從ARCHICAD 14或更舊版的專案遷移過來的單平面屋頂的天窗，
參見結構元素偏好。
關於覆蓋填充的已定義的GDL屬性的訊息：

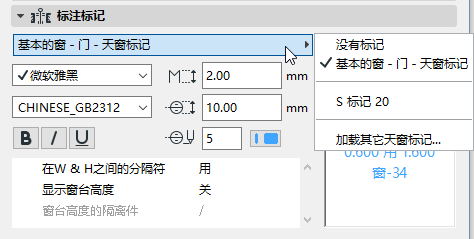

標註標記面板的特色是，可自定義天窗標註標記的選項。
要在平面圖上顯示或隱藏天窗標記，使用文檔>模型視圖>模型視圖選項中的天窗選項。
更多訊息，參見模型視圖結構元素的選項。
標註標記基本上是永久鏈接到洞口的參數化GDL物件。
天窗標記的標註單位可在選項>專案個性設定>標註中定義，
更多訊息，參見標註個性設定。
從彈出列表中選擇預定義的標記或瀏覽不同的標記物件。
預覽視窗提供所選標記外觀的反饋訊息。
定義標記 大小 和 畫筆顏色。
統一標記畫筆：勾選該選框，將該畫筆顏色應用到標記符號全體，忽略在其他地方為此標記設定過的自定義顏色。
天窗標記設定面板
標記設定面板包含圖庫部件類型標註標記的選項， 該面板只有已在標註標記面板中選定了一個合法標記的情況下，才處於啟動狀態。
窗台高度：此控制項決定了天窗標記的“窗台高度”值是否包括層高與天窗窗台的高度差（如果有的話）（受是否鋪設地毯等影響）。若啓用，則天窗標記的窗台值中包含該高度差。
見窗台或 窗楣高度。
該值不影響天窗的位置。
