關於工具箱內所有工具的通用設定的描述,參見在工具設定對話框中工作。
見標籤。
雙擊工具箱中的工具圖標。

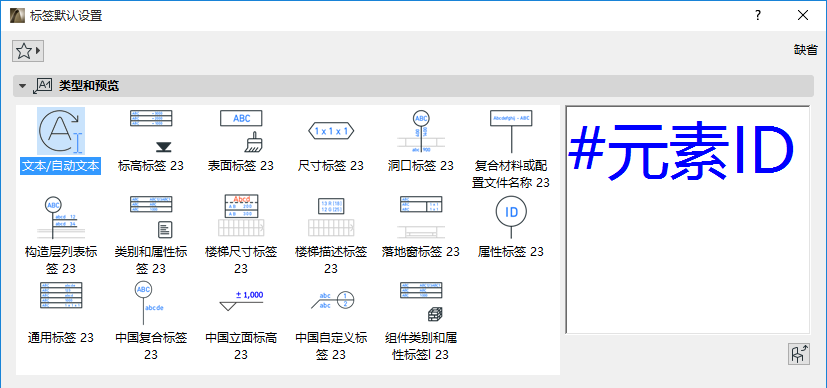

類型和預覽面板定義元素的標籤選項,並顯示預覽。
加載另外的標籤: 單擊右下角的圖標,然後瀏覽標籤類型物件。
(不作用於文字/自動文字標籤)。
定義標籤標註。

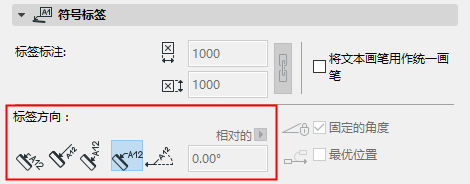

輸入標籤的方向。可用與否取決於該符號標籤的選項。
詳見如下的標籤方向:。
將文字畫筆設為通用畫筆:勾選該選框,將該畫筆顏色應用到標記符號全體,忽略在其他地方為此標記設定過的自定義顏色。
標籤自定義設定面板
通過“自定義設定”設定標籤的內容和幾何圖形。
用於符號標籤的多種控制項的小貼士,見:符號標籤的自定義設定.

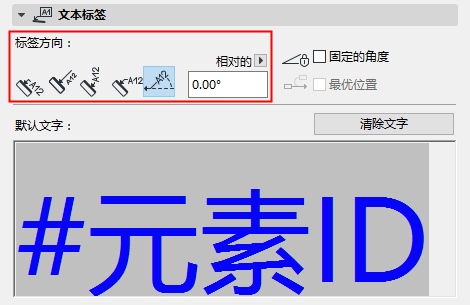

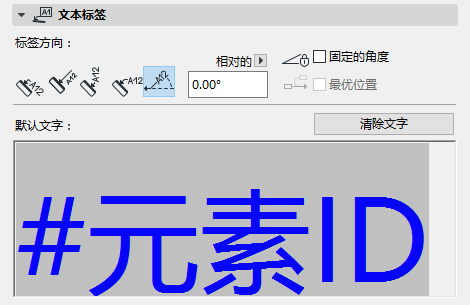

只在“類型和預覽”面板上啓用了“文字標籤時可用。
注意:文字工具的我的最愛可以應用到標註於標籤中的文字類型項,以及填充文字。
•平行放置法為標籤與元素平行放置。
•垂直放置法為標籤與元素垂直放置。
•正向放置法為標籤始終正向放置。文字從下至上讀取。
•水平方法始終是水平放置標籤。
•自定義方法將標籤按您在它旁邊的編輯區域內定義的角度放置。
使用彈出式對話框來定義當元素被放置時應該如何說明該角度值:
–相對於方向(相對於定向視圖測量角度)
–絕對座標系統(從專案座標的(0,0)開始測量角度)
更多訊息,參見設定方向。
固定角度 (作用於自定義角度的文字標籤)
勾選後,無論後續的元素旋轉如何,角度均為固定值。
優化位置:如果標籤移動或者視圖旋轉後,標籤的箭頭最終處於一個尷尬的位置,請重新定位標籤的箭頭。
旋轉之後不優化標籤:
旋轉之後優化標籤:

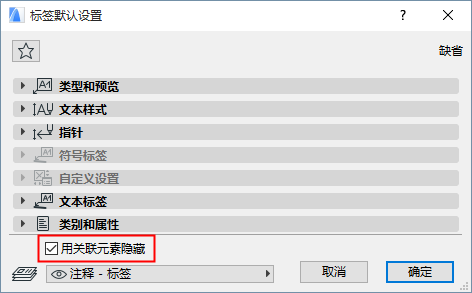

與關聯元素一起隱藏
預設情況下,如果其關聯的元素被隱藏(例如,在隱藏的圖層上),標籤將被隱藏。為顯示標籤,不管其關聯的元素是否是可視的,不勾選該複選框。
