Opções de Visualização do Modelo para Guarda-Corpos

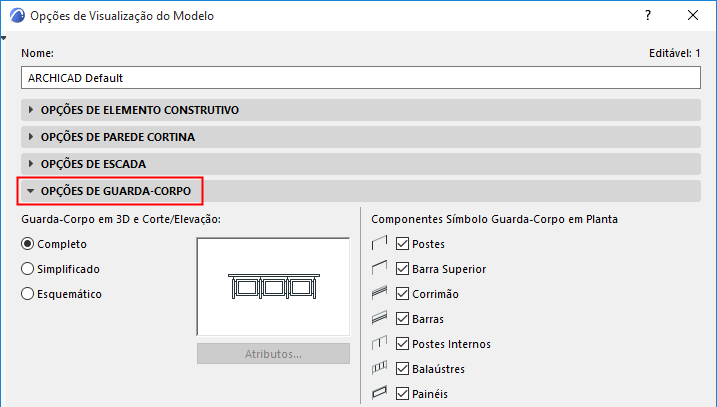

Este painel está em Documentação > Visualização de Modelo > Opções de Visualização do Modelo.

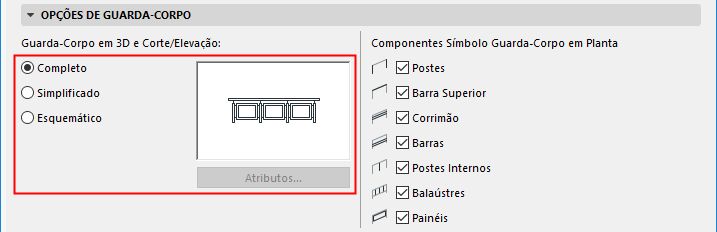

Nível de Detalhe do Guarda-Corpo em 3D e no Corte
•No modo Completo, o Guarda-Corpo completo aparece da seguinte forma: todos os elementos 3D podem ser vistos com todos os seus detalhes.
•No modo Simplificado, aparece o Guarda-Corpo completo: todos os elementos 3D podem ser vistos, mas em uma vista simplificada: a caixa delimitadora dos subelementos é mostrada.
•No modo Esquemático, uma superfície de membrana contínua é mostrada para indicar o caminho do Guarda-Corpo.

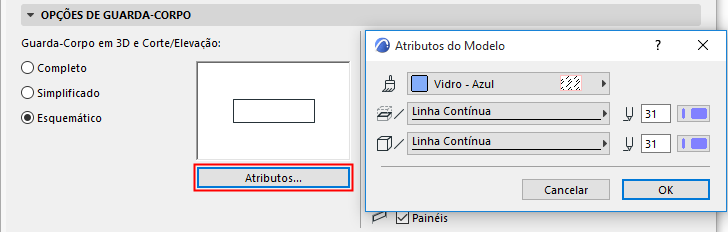

–Para Simplificado ou Esquemático: clique em Atributos para personalizar as opções de superfície e linha para Guarda-Corpos exibidos nas visualizações de 3D e nos Cortes.

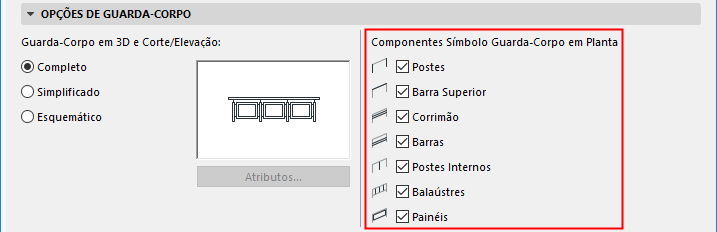

Mostrar/Esconder Símbolos dos Componentes Guarda-Corpo em Planta
Use as caixas de seleção para mostrar/esconder os Símbolos dos Componentes Guarda-Corpo em Planta.
Para mostrar/esconder símbolos individuais do Guarda-Corpo, use as Definições do Guarda-Corpo.
Consulte Símbolos dos Componentes do Guarda-Corpo em Planta.
Para ajustar a exibição do símbolo (com base nas partes Visível/Invisível do Guarda-Corpo), use o painel “Nível de Detalhe” da caixa de diálogo Opções de Exibição do Modelo:
Consulte Nível de Detalhe dos Símbolos de Escada e Guarda-Corpo.
