Nível de Detalhe dos Símbolos de Escada e Guarda-Corpo

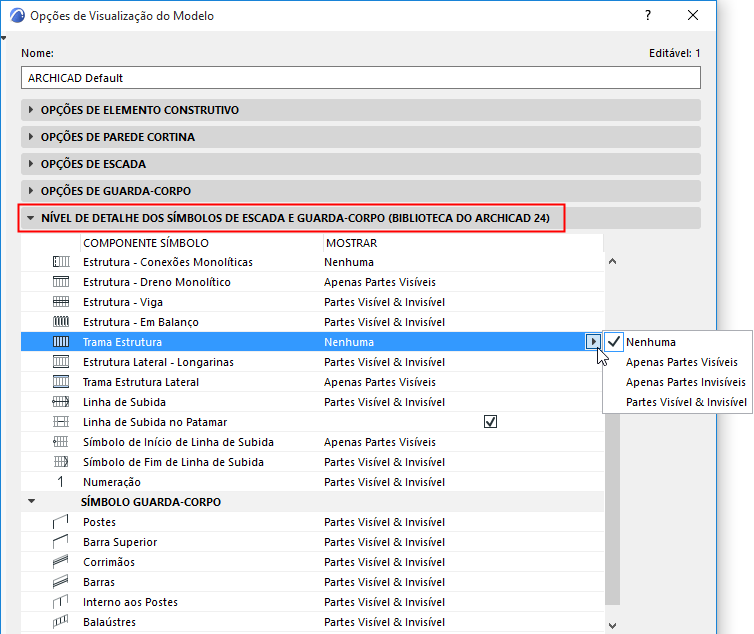

Este painel está em Documentação > Visualização de Modelo > Opções de Visualização do Modelo.
A lista inclui Componentes do Símbolo Escada e Componentes do Símbolo Guarda-Corpo.
Nota: Os componentes só estão listados aqui se estiverem marcados na lista “Componentes do Símbolo”, nos painéis Opções de Escada ou Opções de Guarda-Corpo da mesma caixa de diálogo.
Defina o Nível de Detalhe de cada componente do Símbolo, conforme aplicável:
•Nenhum
•Apenas Partes Visíveis
•Apenas Partes Invisíveis
•Partes Visíveis & Invisíveis
Partes Visíveis e Partes Invisíveis
As "Partes Visíveis" de uma Escada representam a aparência principal da Escada e são exibidas usando o tipo de linha "Visível" estabelecido nas Definições da Escada (geralmente uma linha sólida).
As "Partes Invisíveis" de uma Escada representam a aparência secundária da Escada e são exibidas usando o tipo de linha "Invisível" escolhida nas Definições da Escada (representada geralmente por uma linha tracejada).
Consulte Definir Atributos para Cada Um dos Símbolos de Componente da Escada.
As partes visíveis geralmente estão sob a Marca de Interrupção; As partes invisíveis geralmente estão acima da Marca de Interrupção.
