Zdi, desky, střechy a skořepiny lze definovat jako sendvičové konstrukce.
Přiřazení sendvičové konstrukce zdi, desce, střeše nebo skořepině
1.Otevřete okno nastavení konstrukčního prvku.
2.Na panelu geometrie a umístění nastavte “sendvičovou” konstrukci zmáčknutím příslušné ikony.
3.Z nabídky pak vyberte sendvičovou konstrukci. Všimněte si malé ikony, která indikuje, zda označený sendvič obsahuje nosné jádro či nikoli. (V ikoně je jádro buď zobrazené nebo přeškrtnuté - bez jádra”.)
Poznámka: Sendvičové konstrukce jsou definovány pro určité typy prvků: Zeď, deska, střecha a/nebo skořepina pomocí volby “Použít s” v menu Volby > Atributy prvku > Sendvičové konstrukce. V této nabídce sendvičových konstrukcí v nastavení prvku jsou zobrazeny pouze sendviče, které mají v nastavení “použít pro” zapnutou příslušný typ prvku. Sendviče můžete nastavit v menu Volby > Atributy prvků > Sendvičové konstrukce.
•Označený sendvič můžete upravit také pomocí volby v kontextové nabídce:
4.Vybraná sendvičová konstrukce se použije pro aktuálně vybraný nebo vytvořený prvek.
Poznámka: Nastavení částečného zobrazení konstrukce ovlivní zobrazení sendvičových konstrukcí.
Komponenty Sendvičových konstrukcí
Jednotlivé části sendvičové konstrukce se nazývají ““vrstvy”; Sendvičové konstrukce mohou mít 48 vrstev.
Vrstvy jsou mezi sebou odděleny “dělícími čarami”; a hranicí sendviče je “obrysová čára.”
Sendvičové prvky mohou obsahovat jednu nebo více konstrukčních vrstev zvaných jádro, avšak jádro nemusí být definováno vůbec.

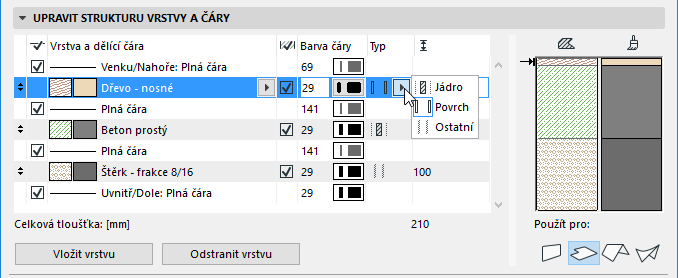

Vrstvy, které nastavíte jako “nosné” nebo “povrch” budou ovlivněny nastavením částečného zobrazení konstrukce.
Přiřazení jednotlivých vrstev provedete v menu Volby > Atributy prvku > Sendvičové konstrukce.
Dialogové okno Sendvičové konstrukce
