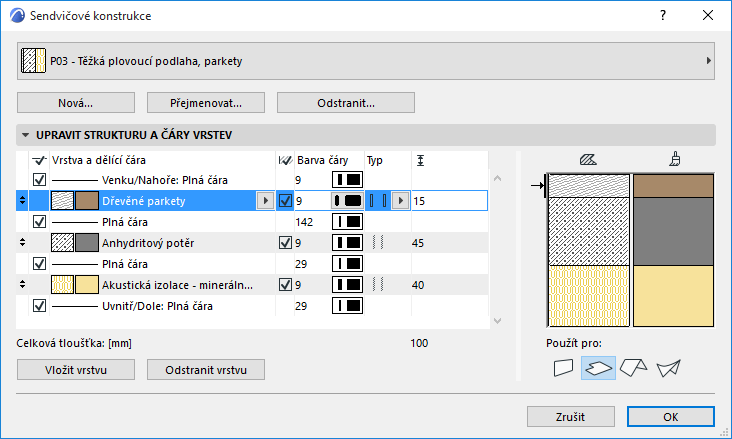

Dialogové okno Sendvičové konstrukce

Toto dialogové okno zobrazíte pomocí příkazů Volby > Atributy prvku > Sendvičové konstrukce.

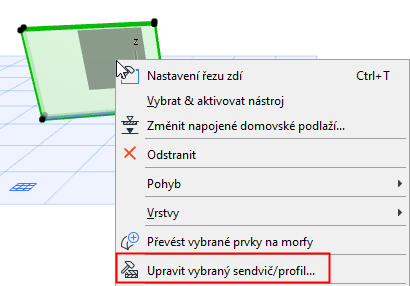

Označený sendvič můžete upravit také pomocí volby v kontextové nabídce:


Pomocí těchto voleb upravte vrstvy sendvičových konstrukcí použitých pro tvorbu zdí, desek, střech a skořepin.

Obecné informace naleznete v tématu Sendvičové konstrukce.


z nabídky v horní části dialogového okna vyberte předdefinovanou sendvičovou konstrukci. Upravte její vlastnosti přímo nebo vyberte jeden z následujících příkazů:

Nová: Klikněte pro vytvoření nové sendvičové konstrukce (založené na výchozí jednovrstvé konstrukci) nebo duplikujte a přejmenujte některou z existujících skladeb.

Přejmenovat: Kliknutím na toto tlačítko přejmenujete aktuálně vybranou sendvičovou konstrukci.

Odstranit: Viz Odstranění a nahrazení atributů v modelu.

Panel nastavení obrysových a vnitřních čar sendvičových konstrukcí

Na tomto panelu jsou zobrazeny prvky sendvičové konstrukce (vrstvy, čáry obrysu a dělící čáry). Grafické zobrazení ( řezu i povrchových materiálů) je znázorněno v okně náhledu napravo.

V seznamu vyberte jméno položky (vrstvu, vnější/vnitřní obrysovou nebo dělící čáru), kterou chcete upravovat.

Označená položka je v náhledu zvýrazněna šipkou; případně můžete kliknout na položku v náhledu, položka bude označena v seznamu.

První vrstva v seznamu je považována jako

“vnější” vrstva v případě zdí

“horní” vrstva v případě střech a desek

“referenční strana” v případě skořepin.

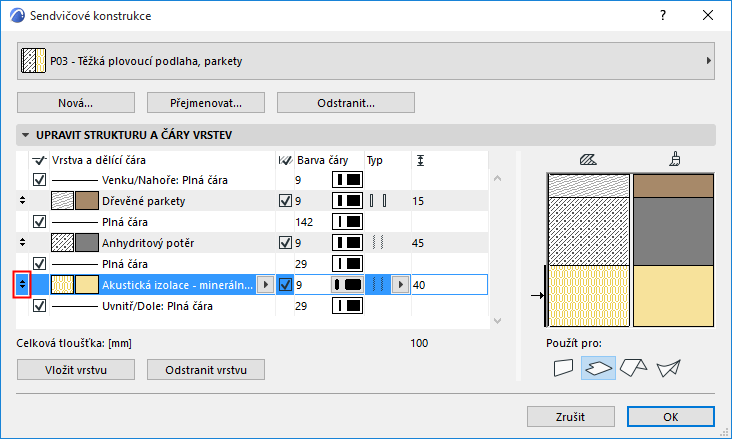

Pořadí vrstev můžete změnit jejich přesunutím nahoru nebo dolů. Dělící čáry nejsou přesunuty s vrstvami.


Úprava vrstvy

Každá vrstva je tvořena stavebním materiálem a dělícími čárami.

Stavební materiál: Otevřete nabídku a vyberte různé stavební materiály.

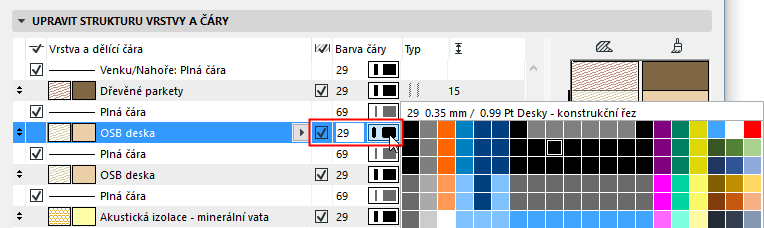

Koncové čáry vrstvy: Je-li toto políčko zaškrtnuté, budou zobrazeny koncové čáry sendviče. Použijte nabídku, ze které můžete vybrat dvě koncové čáry označené vrstvy.


Pokud není pole zaškrtnuté, budou koncové čáry vrstvy skryté a související volby nebudou aktivní.

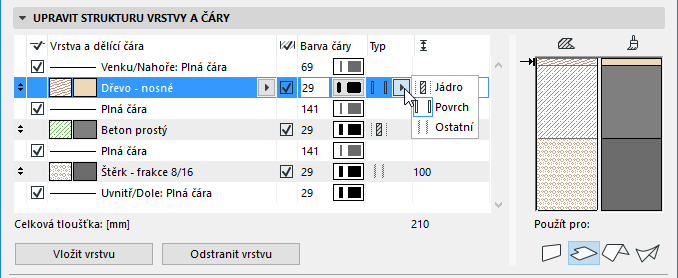

Typ: Z této nabídky vyberte, zda bude vybraná vrstva nosná (jádro), povrch nebo ostatní. Tato definice ovlivní částečné zobrazení konstrukce sendvičového prvku.

Viz také Částečné zobrazení konstrukce.


Jako “Jádro” můžete nastavit více vrstev, tyto vrstvy ale musí sousedit.

Můžete určit více sousedních vrstev jako povrch, ale musí zahrnovat jednu nebo obě krajní vrstvy.

Pokud změníte vlastnost vrstvy z “jádra” na “povrch”, budou také všechny vrstvy mezi touto vrstvou a nejbližším povrchem změněny na povrch. (Pokud je na každé straně stejný počet vrstev, budou změněny všechny vrstvy mezi upravovanou vrstvou a vnitřním povrchem.)

Tloušťka vrstvy: Zadejte hodnotu tloušťky vybrané vrstvy.

Celková tloušťka: Celková tloušťka sendvičové konstrukce je zobrazena dole.

Úprava obrysových a dělících čar

Nastavte obrysové (vnější/vnitřní) a dělící čáry.

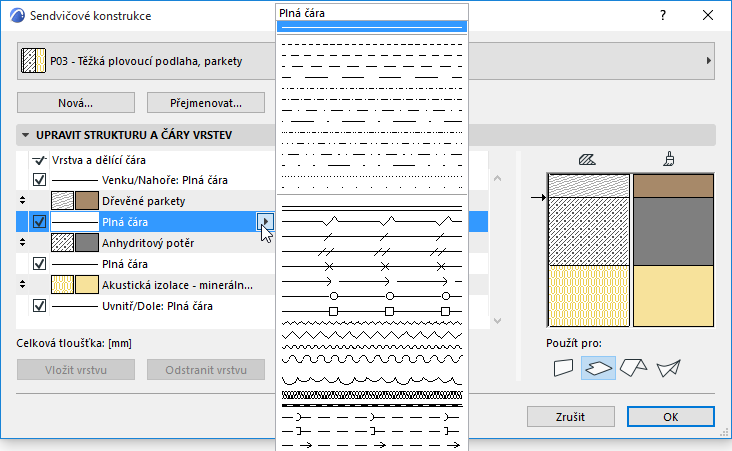

Pokud chcete čáry změnit, otevřete nabídku a nastavte čáru podle potřeby.

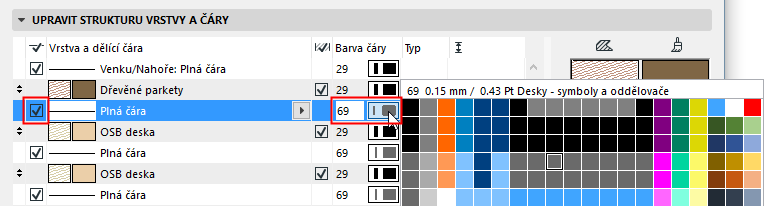

Zobrazení čáry: Zaškrtněte toto pole, pokud chcete zobrazit obrysovou čáru v sendviče. Pero označené čáry můžete vybrat v příslušné nabídce.


Pokud není pole zaškrtnuté, bude označená čára skryt a související volby nebudou aktivní.

Vložit vrstvu

V seznamu označte vrstvu a klikněte na tlačítko přidat. Nová vrstva bude vložena nad označenou vrstvu a na obou stranách bude dělící čára. Nová vrstva je úplně stejná jako označená vrstva.

Poznámka: Sendvičové konstrukce mohou mít 48 vrstev.

Odstranit vrstvu

Kliknutím na toto políčko odstraníte vybranou vrstvu. Dělící čára nad vrstvou bude také odstraněna.

Použít pro

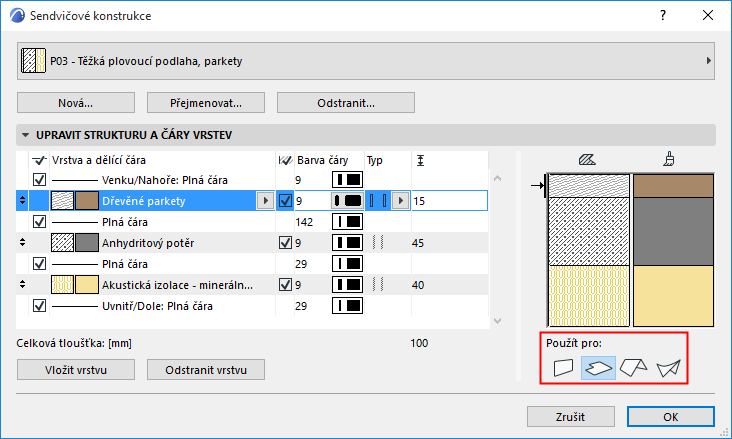

Kliknutím na ikony s obrázkem zdi, desky, střechy nebo skořepiny určíte, které konstrukční prvky můžou používat aktuální sendvičovou konstrukci.

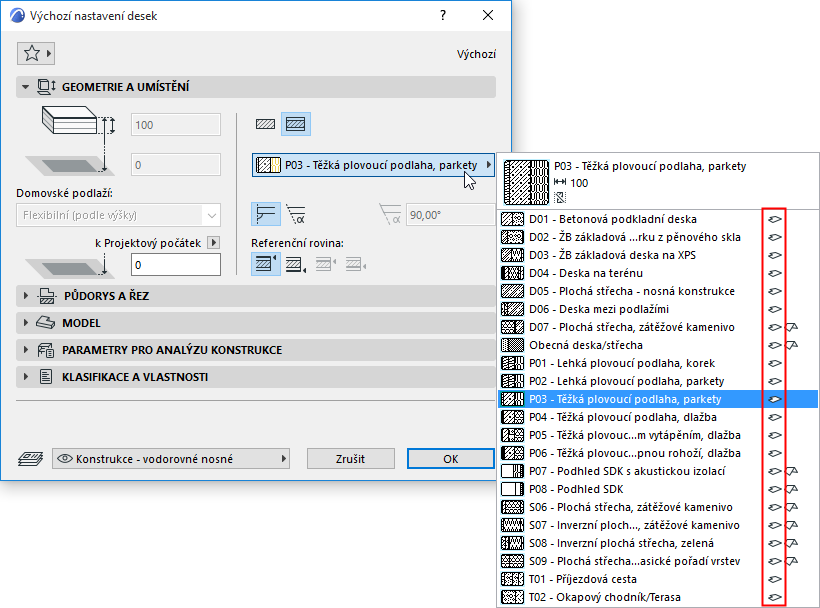

Tento sendvič pak bude dostupný v nabídce okna nastavení příslušného typu prvku (zeď, deska, střecha nebo skořepina). Například v nastavení desky:
