Optimalizace čar a výplní ve výkresových oknech
Několik funkcí v ARCHICADu zahrnuje tvorbu „rozbitých“ prvků. Detaily modelu, pracovní listy a výkresové řezy tvoří 2D prvky (čáry, výplně) z konstrukčních prvků modelu. Importované výkresy DWG se v ARCHICADu také zobrazují ve 2D formě, jako velká sada čar a výplní.
Ve těchto oknech výkresového typu je vhodné vyladit pohled před konečným výstupem. Pravděpodobně však zjistíte, že „rozbité“ čáry a výplně často obsahují nadbytečné prvky (segmenty čar navíc, překrývající se nebo nadbytečné výplně), které komplikují jejich úpravy.
Úpravu zjednodušíte tak, že na označené položky nejprve použijete funkce Čárová optimalizace a Optimalizace výplní.
Čárová optimalizace a Optimalizace výplní jsou samostatné funkce, které se spouští nezávisle na sobě. Označte prvky a potom spusťte buď příkaz Čárová optimalizace, nebo Optimalizace výplní. (Úpravy > Změnit tvar > Čárová optimalizace/Optimalizace výplní). Tyto dva příkazy jsou stručně popsány níže.
V okně označte alespoň dva prvky typů čar, které chcete zahrnout do procesu čárové optimalizace. Prvky typů čar jsou rovné čáry, lomené čáry, oblouky a kružnice.
Poznámka: Čárová optimalizace nemá vliv na žádné prvky typů čar, které mají šipku.
Příkaz Čárová optimalizace (Úpravy > Změnit tvar > Optimalizovat čáry) spustí Průvodce Optimalizace čar.
Tento příkaz je také dostupný z panelů nástrojů Upravit prvky.
Nyní prolistujte průvodce (v jednotlivých dialogových oknech klikněte dole na tlačítko „Další“) a zaškrtněte políčko každé volby Čárové optimalizace, kterou chcete provést jako součást optimalizačního procesu.
Více detailů najdete v kapitole Nastavení Optimalizace čar.
V posledním dialogovém okně stiskem tlačítka „Optimalizovat“ spustíte Čárovou optimalizaci.

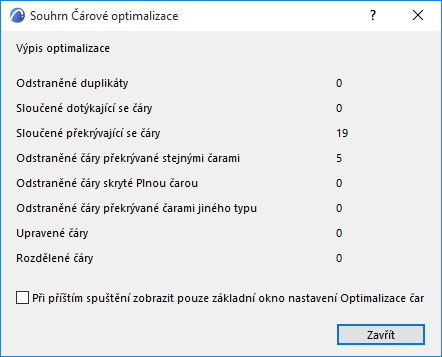

Po dokončení čárové optimalizace se zobrazí zpráva, ve které je u každého typu čárové optimalizace vypsán počet prvků, které byly odstraněny nebo spojeny.
Dole v tomto dialogovém okně je políčko, které vám nabízí volbu zjednodušeného Nastavení Optimalizace čar (místo Průvodce) při příštím spuštění tohoto příkazu.
Okno nastavení čárové optimalizace obsahuje stejné volby jako jsou v průvodci, ale všechny volby jsou dostupné v jediném dialogovém okně.
V okně vyberte alespoň dvě výplně, které chcete zahrnout do procesu výplňové optimalizace.
Příkazem Optimalizace výplní (Úpravy > Změnit tvar > Optimalizovat výplně) otevřete okno nastavení optimalizace výplní.
Podrobnější popis naleznete v tématu Nastavení Výplňové optimalizace.
