Chcete-li zobrazit toto dialogové okno, musíte nejprve označit alespoň dva čárové prvky. Použijte příkaz Úpravy > Změnit tvar > Čárová optimalizace...
Více informací naleznete v tématu Optimalizace čar a výplní ve výkresových oknech.

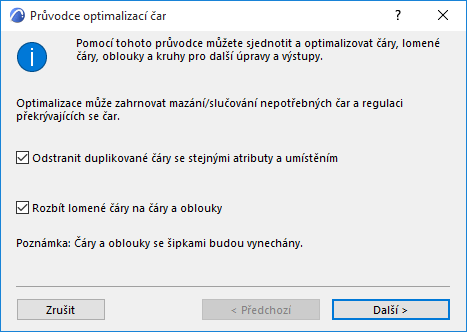

Při prvním spuštění tohoto příkazu se zobrazí průvodce čárovou optimalizací.
Průvodce s vámi projde postupně volby optimalizace jednu po druhé. Všimněte si, že každá volba čárové optimalizace vychází z předchozí; program spustí optimalizaci v pořadí, ve kterém byly zobrazeny v průvodci.
Odstranit duplikáty: Duplikované čáry jsou takové, které mají shodné atributy i umístění. Jedna čára zůstane, ostatní budou smazány.
Rozbít lomené čáry na primitiva kreseb: Lomené čáry budou rozbity na více jednoduchých čar.
Nastavení slučování atributů čar
Zaškrtněte některý nebo všechny z následujících atributů:
•Vrstva
•Pero
•Kategorie
Zaškrtnutí atributu zde znamená, že program bude tyto atributy ignorovat při slučování napojených nebo překrývajících se čar.
•Pokud například zaškrtnete volbu „Pero“, program sloučí překrývající se nebo napojené čáry, i když nepoužívají stejné Pero (tj. jedna čára je modrá a druhá je červená).
Pro každý se zaškrtnutý atribut v tomto dialogovém okně se aktivují ovládací prvky Vrstva/Pero/Kategorie, takže můžete přiřadit vrstvu/pero/kategorii pro výsledné čáry procesu sloučení.
•Například po zaškrtnutí volby Pero se musíte rozhodnout, zda by výsledná čára sloučená z původních červených a modrých čar měla mít červenou, modrou nebo nějakou jinou barvu.

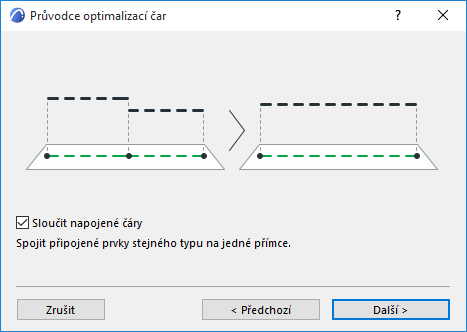

Sloučit napojené čáry: Segmenty čar, které leží v jedné přímce, jsou spojené a mají shodné typy čar, budou sloučeny do jediné čáry.
Sloučit překrývající se čáry: Čáry, které se částečně překrývají a mají shodné typy čar, budou sloučeny do jediné čáry.
Pokud jste vybrali některou nebo obě ze dvou možností sloučení (Sloučit napojené čáry/Sloučit překrývající se čáry), můžete na dalších stránkách nastavit atributy čar, které vzniknou při procesu slučování.
(Pokud nepoužíváte průvodce, ale jednorázovou optimalizaci čar, otevřete tato nastavení tlačítkem Nastavení sloučení.)

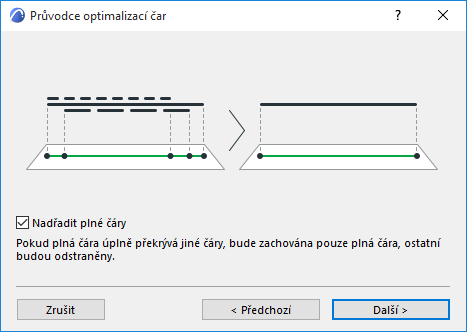

Nadřadit plné čáry: Tato volba je užitečná v případě, že se několik čar překrývá přes sebe a jedna z nich je plná čára, která kompletně překrývá ostatní čáry. Zaškrtnutím této volby odstraníte ostatní čáry a zachováte jen jednu tučnou (plnou) čáru.

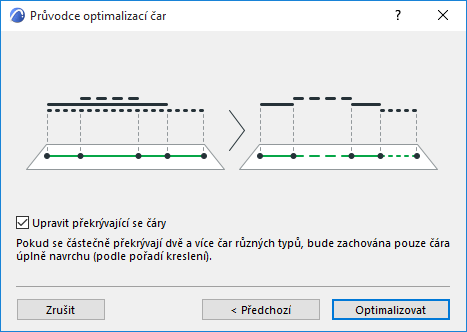

Upravit překrývající se čáry: Tato volba se aplikuje v případě, že se dvě nebo více čar s různými typy čar překrývají. Po zaškrtnutí tohoto políčka bude v místě překrytí zachována jen nejvrchnější čára (podle definice pořadí kreslení).

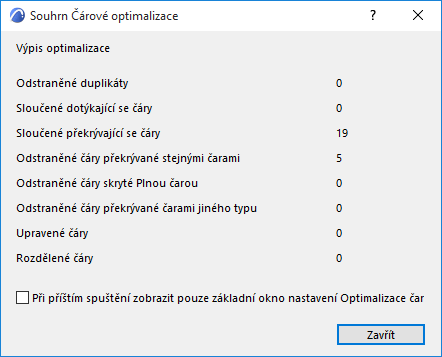

Tlačítkem Optimalizovat spustíte proces optimalizace, po jehož dokončení budou zobrazeny souhrnné informace.
V posledním dialogovém okně průvodce zaškrtněte políčko „Při příštím spuštění zobrazit pouze základní dialog nastavení Optimalizace čar“. Takto se vám při příštím použití příkazu Úpravy > Změnit tvar > Čárová optimalizace zobrazí dialogové okno zjednodušeného nastavení čárové optimalizace.
