Je velká spousta možností, jak upravovat skořepinu - v půdorysu, řezu i 3D okně. Vyberte skořepinu a vyzkoušejte příkazy z plovoucí paletky: natahujte, posouvejte a otáčejte skořepinu do tvaru a umístění, které potřebujete.
Ve 3D okně jsou jinou barvou zobrazeny upravovatelné profily a vektory vytažení.
Poznámka: Tuto barvu můžete změnit možností “referenční čáry ve 3D” v menu Volby > Pracovní prostředí > Informace o výběru a prvku.
Podívejte se na obrázky všech typů skořepiny, jak vypadají vybrané ve 3D:
•Vytažená skořepina má profil a vektor vytažení; oba můžete upravovat.

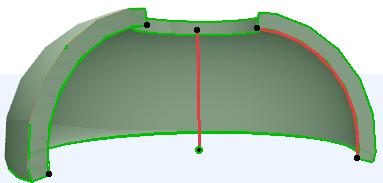

•Rotační skořepina má profil a osu rotace.

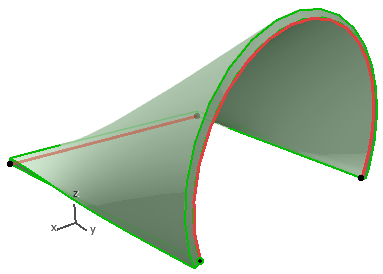

•Zborcená skořepina má dva profily ve dvou různých rovinách, vzájemné propojení vytváří hmotu skořepiny. Profily lze upravovat a otáčet. Můžete také otáčet jednu nebo obě roviny profilů.
Při úpravě skořepiny budou operační hmoty, které může skořepina obsahovat, zachovány na svém místě vzhledem k globálnímu systému souřadnic. Jakmile tedy dokončíte úpravu, otvory ve skořepině můžou být v jiné části skořepiny, než byly původně.
Možnosti úprav vytažené skořepiny
