Možnosti úprav rotační skořepiny

Vyberte osu nebo profil rotační skořepiny. Konec osy je odlišen větším aktivním bodem; tento bod znázorňuje výšku základny skořepiny.

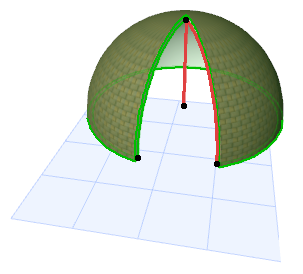

•Upravit úhel otočení

Tato možnost je v plovoucí paletce, kterou vyvoláte kliknutím na profil skořepiny. Upravit úhel otočení

EditRevAngle.png     EditRevAngle2.png     EditRevAngle3.png

Poslední dva příkazy se v plovoucí paletce objeví, pokud kliknete na koncový bod osy rotace.

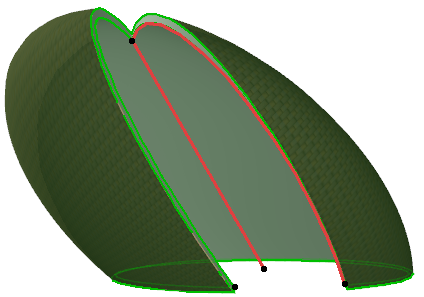

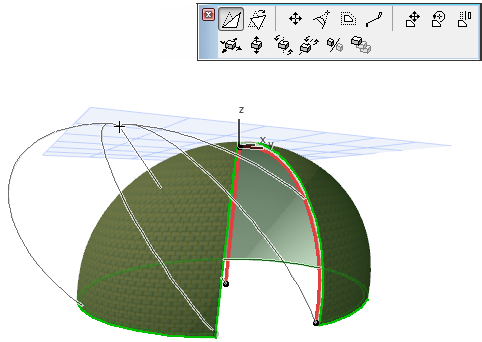

•Deformovat osu

DistortRotated.png     DistortRotated2.png

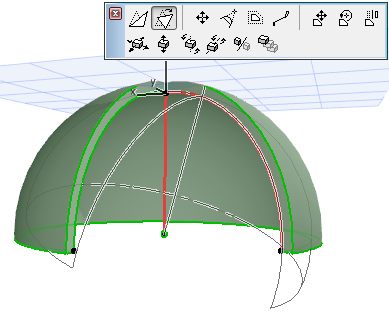

•Naklonit osu

RotatedTilt.png     RotatedTiltDone.png

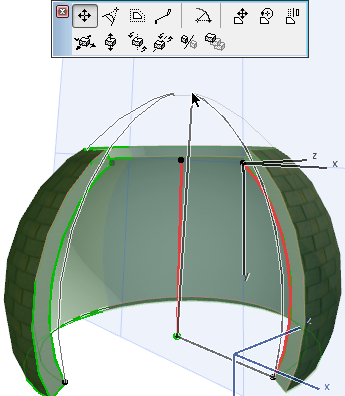

•Posunout uzel

MoveProfileNode1.png     MoveProfileNode2.png

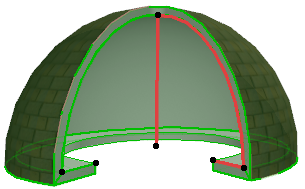

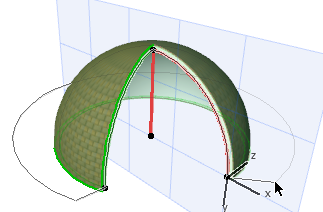

•Upravit profil

ExtendProfileRev1.png     ExtendProfileRev2.png

ExtendProfileRev3.png     ExtendProfileRev4.png

•Otočit profil

Z plovoucí paletky vyberte příkaz otočit profil. Klikněte na bod a nakreslete osu rotace (stejně jako při otáčení ostatních prvků). Dalším kliknutím dokončíte otočení.

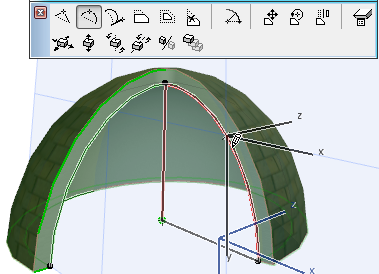

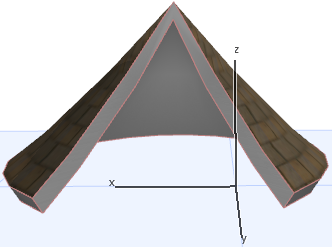

•Zakřivit hranu

Tato možnost je v plovoucí paletce, kterou vyvoláte kliknutím na libovolný bod na profilu skořepiny.

CurveEdgeShell1.png     CurveEdgeShell2.png
