Tvorba zón


Vytvoření automatické zóny

Většina zón je ohraničena zdmi, kde jedinými otvory jsou okna a dveře. Nejjednodušším způsobem vytvoření zóny v takovém případě je použití jedné z automatických metod: Vnitřní hrana nebo Referenční čára

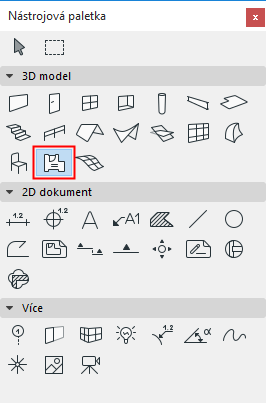

1.Aktivujte nástroj zóna.

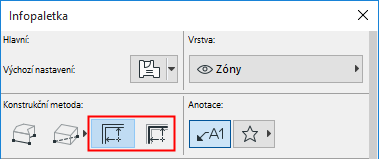

2.V Infopaletce vyberte metodu Vnitřní hrana nebo Referenční čára (podrobnosti najdete niže)


3.V půdorysu nebo ve 3D okně klikněte dovnitř uzavřeného prostoru ohraničeného zdmi a/nebo lehkým obvodovým pláštěm.

4.Kurzorem s ikonou kladiva vložte popisku zóny (dovnitř i mimo polygon zóny)

Viz Automatické umístění popisky zóny.

 Konstrukční metody zóny: Vnitřní hrana nebo Referenční čára

Metoda Vnitřní hrana : Plocha zóny je vymezená vnitřními hranami zdí.

Metoda Referenční čára : Plocha zóny je vymezená referenčními čárami zdí.

Můžete vidět rozdíl v naměřených plochách zón:

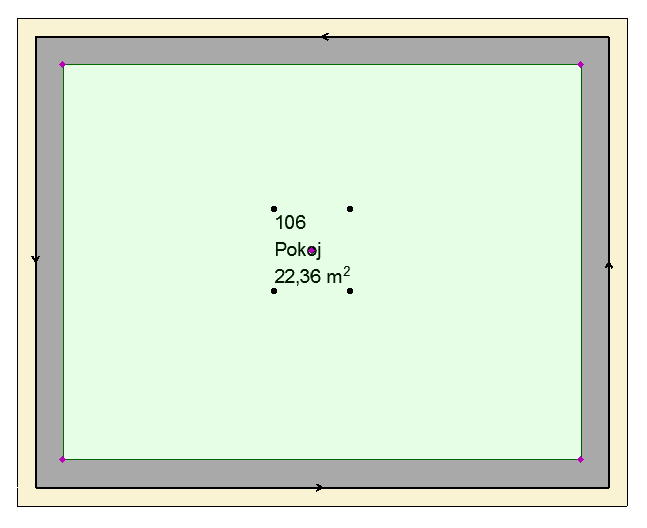

Metoda Vnitřní hrana

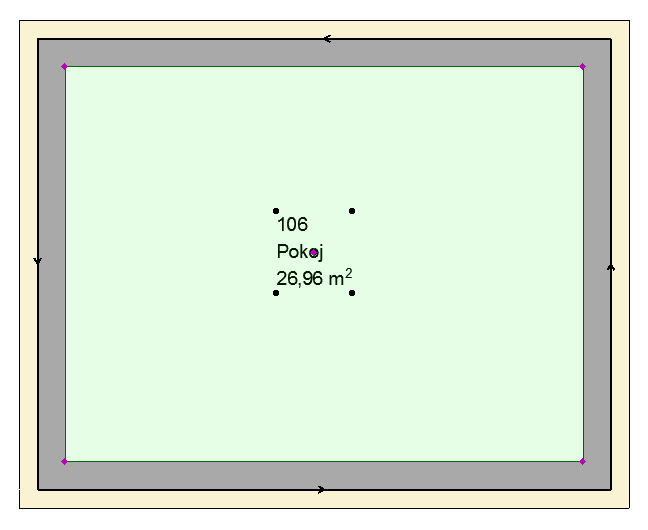

Metoda Referenční čára



Poznámka: Zóny, které jsou vytvořené metodou Referenční čára, lze v půdorysu zobrazit buď jako “Hrubou” nebo “Čistou” plochu pomocí volby v nastavení zóny. Viz Polygon zóny.

 Vytvoření zóny ručně

Pokud nemáte přesně dané obrysy zón, použijte ruční metodu kreslení (například při navrhování prostorových schémat).

1.Aktivujte nástroj zóna.

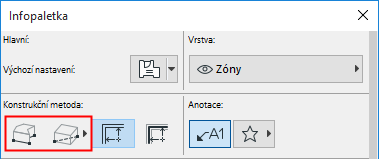

2.V Infopaletce vyberte Ruční konstrukční metodu: lomená čára, obdélník nebo natočený obdélník


3.V půdorysu nebo ve 3D okně nakreslete obrys zóny.

4.Kurzorem s ikonou kladiva vložte popisku zóny (dovnitř i mimo polygon zóny.)

Automatické umístění popisky zóny

Ve výchozím nastavení jsou popisky vytvořené automaticky při posledním kliknutím, kterým vytvoříte zónu: volba Vložit popisku je v Infopaletce Zóny zapnutá.

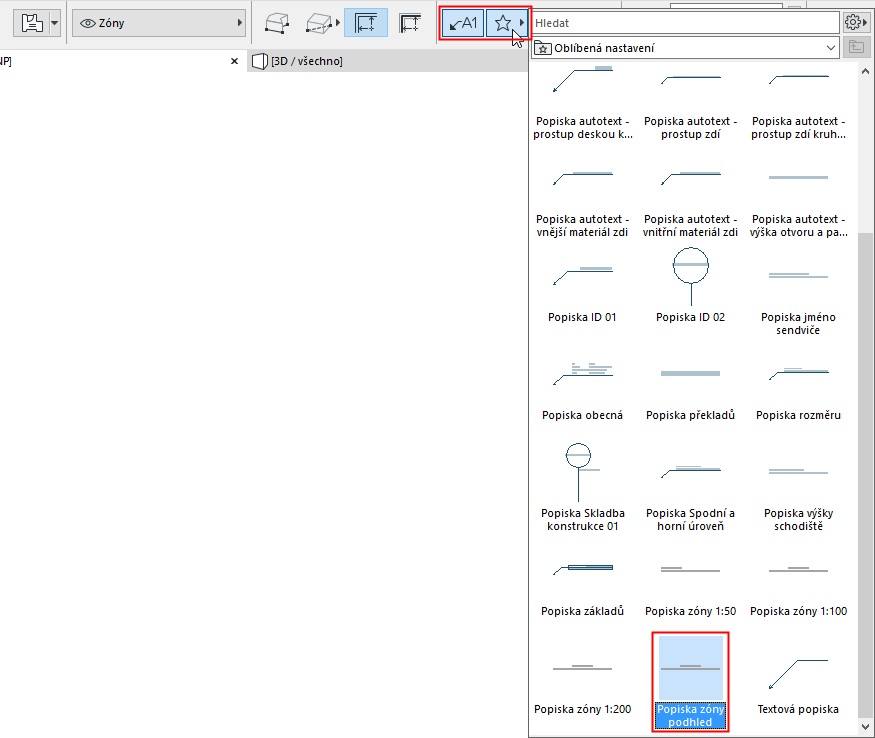

Vyberte popisku zóny ze seznamu Oblíbených.


Pokud popisku automaticky vložit nechcete, volbu Vložit popisku v Infopaletce zóny vypněte.

Vyloučení zdi jako hranice zóny

Ve výchozím nastavení zdí je na panelu Model nastavena možnost “Hranice zóny.”

To znamená, že všechny zdi ohraničující uzavřený prostor jsou automaticky považovány za hranici zóny.

Chcete-li vyloučit některou zeď sloužící jako hranice zóny, změňte nastavení volby Vztah k zónám na Žádný efekt v zónách.

Viz Vztah k zónám.

Ruční vytvoření hranice zóny

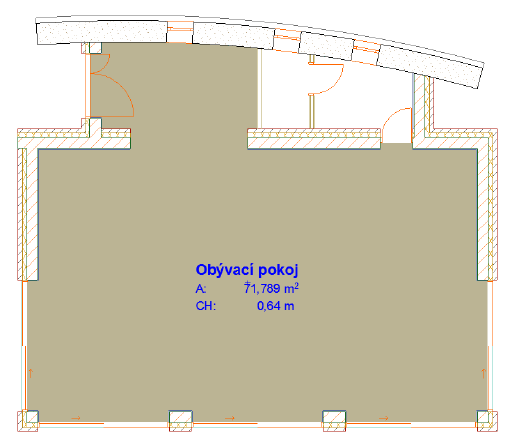

Pokud zóna obsahuje otvory, které nejsou dveřmi ani okny, ARCHICAD bude pokračovat v hledání hranic mimo prostorovou jednotku, kterou jste hodlali identifikovat jako zónu. Výsledek v tomto případě nemusí být takový, jaký jste očekávali.


Vyřešit tuto situaci můžete jedním z následujících postupů:

použijte Ruční metodu vytvoření zóny

vložíte do zdi prázdný otvor, který má stejnou výšku jako zeď - zeď není ve 2D zobrazena, ale slouží jako hranice zóny

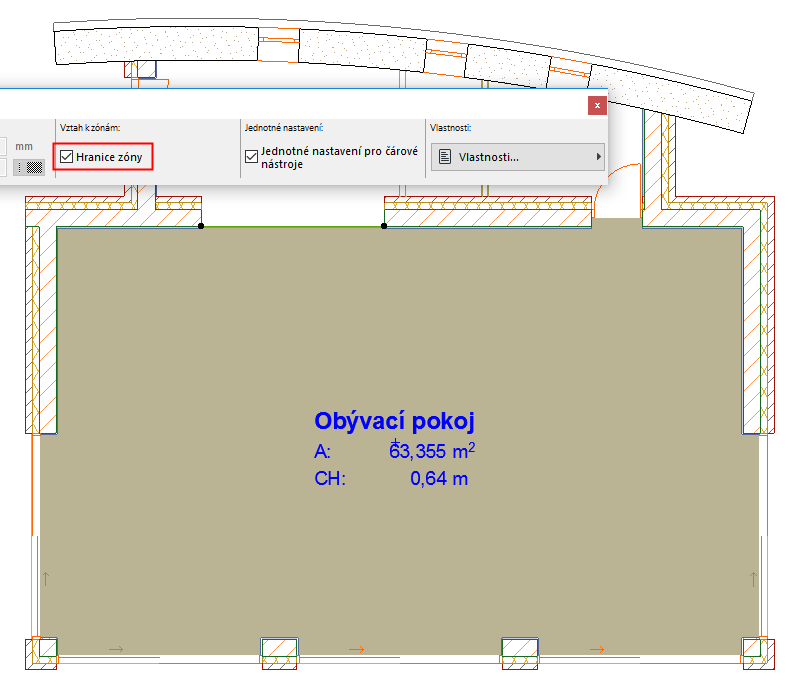

nakreslíte čáru, oblouk nebo křivku, které budou hranicí zóny. v nastavení těchto prvků zaškrtněte možnost Hranice zóny.


Jestliže požadované hranice zóny také obklopují volně stojící tvary nebo zdi, může se při vložení razítka zóny zobrazit upozornění. V takovém případě je nutné kliknout blíže k hraničním prvkům. Zóna se vytvoří správně.

Podobná témata:

Aktualizace zón

Vztah k zónám

Výpočet plochy zóny a objemu zóny
