Vztah k zónám

Toto nastavení je dostupné pro zdi, lehké obvodové pláště a sloupy. Má význam, pokud se nachází v ploše zóny: Výpočet plochy zóny závisí na vztahu prvku k zóně. To znamená: jestli je do plochy zóny plocha prvku započtená nebo ne?

Vztah k zónám můžete nastavit v okně nastavení každé zdi, lehkého obvodového pláště nebo sloupu.

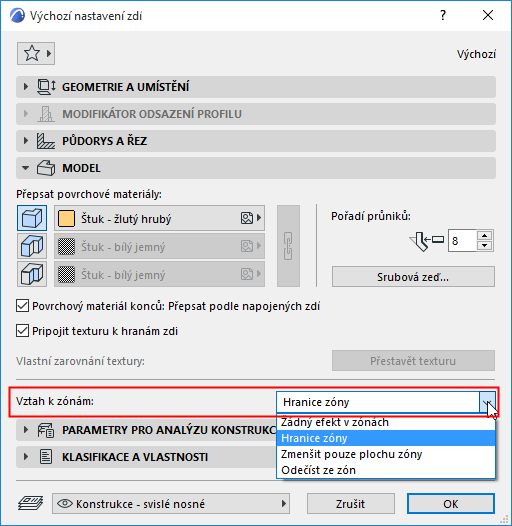

Zdi: Panel Model

Sloupy: Panel Umístění

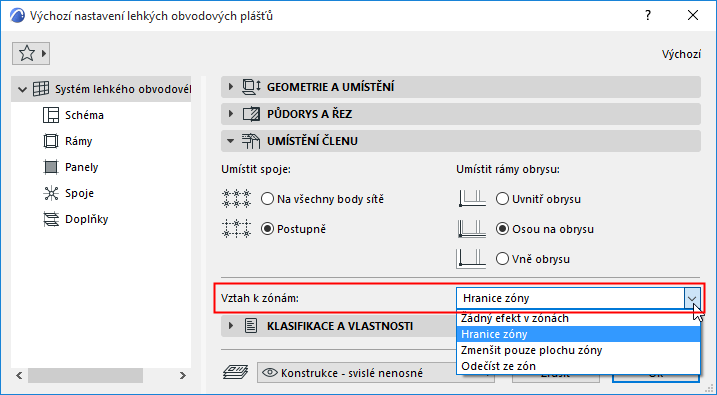

Lehké obvodové pláště: Panel Umístění členu v nastavení systému LOP



Poznámka: Změny v nastavení výpočtu plochy zón se projeví až po aktualizaci zón (3D model > Aktualizovat zóny).

Viz Aktualizace zón.

Hranice zóny

Zeď nebo lehký obvodový plášť uvnitř zóny nastavený jako “Hranice zóny” zónu vymezuje. Zóna je tedy natažena až k zdi/lehkému obvodovému plášti. Pokud je zeď/lehký obvodový plášť nakloněný, geometrie zóny se přizpůsobí.

Zdi/lehké obvodové pláště umístěné uvnitř zóny nejsou zahrnuty do naměřené plochy zóny (parametr zóny).

Svislý sloup nastavený jako “Hranice zóny” není zahrnutý do naměřené plochy zóny (parametr zóny).

Šikmý sloup jako “Hranici zóny” nastavit nelze. U šikmých sloupů použijte nastavení Odečíst ze zón.

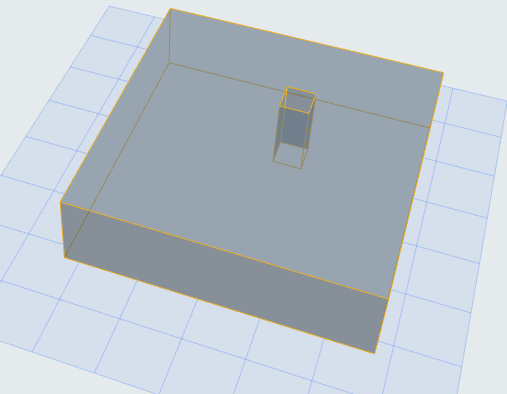

Svislý sloup nastavení jako “Hranice zóny”: Nezahrnuto v naměřené ploše (parametr zóny pro vykazování)

Poznámka: Jako „Hranici zóny“ můžete v příslušném nastavení nastavit libovolný prvek typu čára. Takový prvek pak tvoří 2D hranici zóny.

Zmenšit pouze plochu zóny

Plocha prvku není do naměřené plochy zahrnuta

Objem prvku je zahrnut do objemu zóny

Poznámka: Některé opravdu malé zdi nebo sloupy s volbou “Zmenšit pouze plochu zóny” můžou toto nastavení ignorovat. Chcete-li nastavit mez pro vynechání takových zdí a sloupů, použijte příkazy v menu Volby > Předvolby projektu > Zóny.

Pokud chcete vidět, jaký dopad má na plochu zóny odečtení zdí/sloupů, označte zóny a otevřete panel Výpočet plochy v jejím nastavení.

Odečíst ze zón

Plocha prvku je odečtena do naměřené plochy a čisté plochy zóny. Na rozdíl od volby Hranice zóny je tato volba dostupná pro šikmé sloupy.

Objem prvku je odečten do objemu zóny

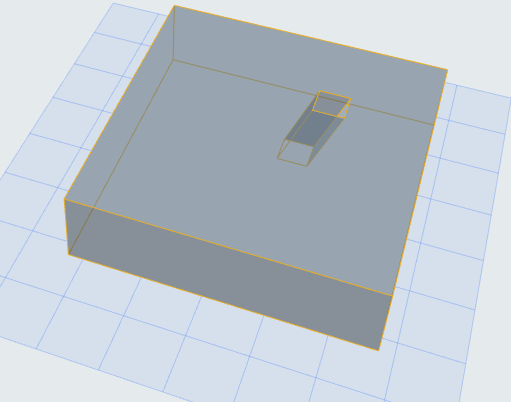

Šikmý sloup s volbou “Odečíst ze zón”: Nezahrnuto v naměřené ploše (parametr zóny pro vykazování)

Žádný efekt v zónách

Prvky nemají žádný vliv na výpočet zóny: plocha zóny a objem budou obsahovat plochu a objem prvků.

Příklad

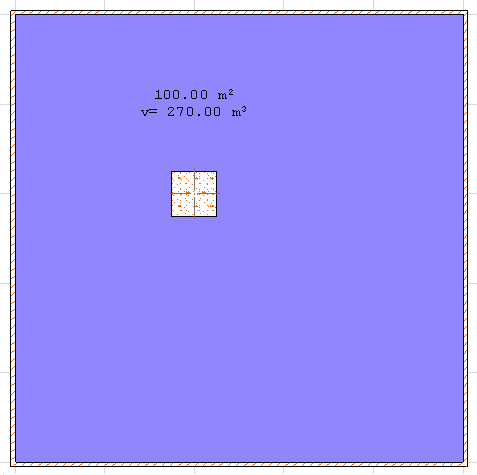

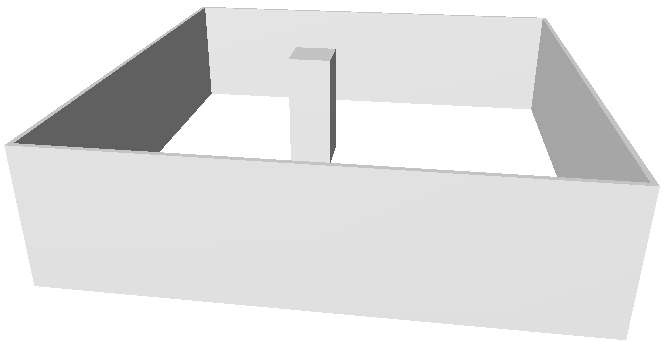

V tomto příkladu je zóna s plochou 100 metrů čtverečních a výškou 2,70 metru. V zóně je vložen čtvercový sloup s hranou 1 m.



Vztah k zónám

Naměřená plocha

Objem

Hranice zóny

99 m2

267.3 m3

Zmenšit pouze plochu zóny

99 m2

270 m3

Odečíst ze zón

99 m2

267.3 m3

Žádný efekt v zónách

100 m2

270 m3
