Nastavení schodiště: Pravidla a standardy

Na tomto panelu hlavní stránky nastavení schodiště můžete upravit rozsah hodnot různých proměnných definujících tvar schodiště, aby schodiště odpovídalo např. lokálním standardům.

Při kreslení pak ARCHICAD automaticky vytvoří schodiště, které tato pravidla a standardy splňuje.


Zamknout referenční čáru

Poznámka: Není dostupné s metodou “Podél oblouku (starší verze)”.

Ramena schodiště se mohou automaticky natahovat a zkracovat podle toho, jak měníte umístění nebo editujete tvar - proto se můžou uzly, které jste definovali při kreslení, přesunout. Abyste toto umožnili, v nastavení schodiště odškrtněte políčko "Zamknout referenční čáru".

Pokud odemknete refereční čáru, všechna ramena mezi podestami budou automaticky vybrány a odemčeny. Tato dodatečná flexibilita vám umožní vyhnout se nereálným geometriím a konfiguracím, ale vytvořit libovolné schodiště bez Řešitele.

Vypočítat délku

Vyberte metodu výpočtu délky každého segmentu schodiště v zalomeních.

Podél oblouku: segment je měřený podél oblouku

Podél sečny: délka segmentu je měřena podél sečny stupně (např. pro potřeby německých norem).

Podél oblouku (starší verze): Tato metoda byla používána ve všech verzích ARCHICADu před verzí 25.

Poznámka: Pro metodu "starší verze" nejsou volby “Zamknout referenční čáru” a “Rozmístit extra délku podesty” dostupné.

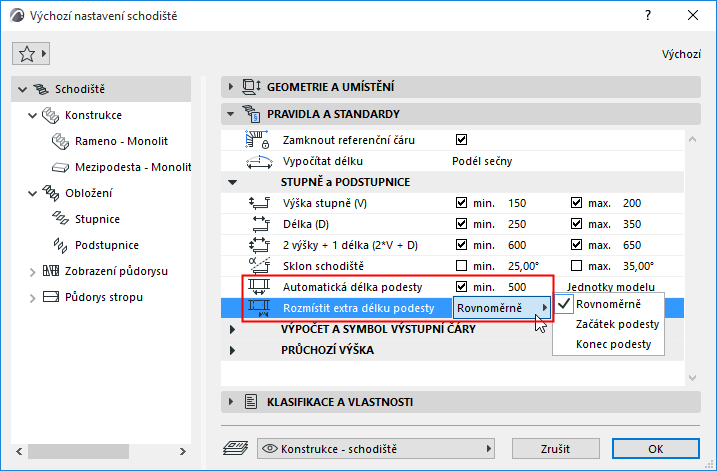

Automatická podesta: Minimální délka a rozmístění

Pro schodiště s typem zalomení Automatická podesta: můžete nastavit minimální délku podesty, buďto počtem stupňů nebo v jednotkách délky.


Rozmístit extra délku podesty

Poznámka: Není dostupné s metodou “Podél oblouku (starší verze)”.

Extra délka podesty (nad minimální hodnotu, kterou jste nastavili) může být umístěna na jeden z konců podesty nebo rovnoměrně na oba konce:

Pro ověření výsledku zapněte nové zobrazení Výpočtové vodicí čáry podesty schodiště (Zobrazení > Volby zobrazení).

Poznámka: Tyto vodící čáry jsou viditelné pouze na automatických podestách.

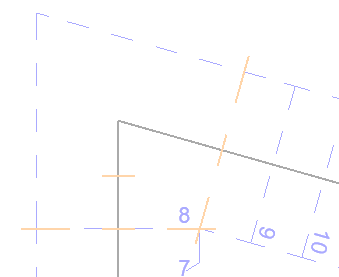

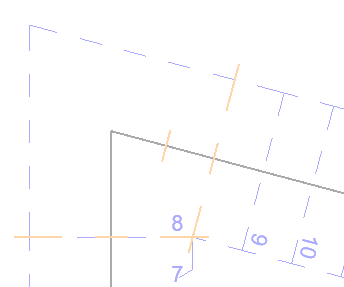

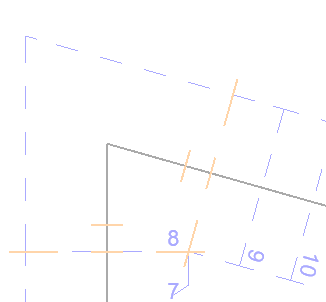

Vodicí čáry zvýrazňují několik možností: Rovnoměrně, Začátek podesty, Konec podesty

LandingBothEnds.png   LandingStart.png   LandingEnd.png

Stupně a podstupnice

Tyto hodnoty určují možný rozsah hodnot zadávaných na panelu Geometrie a umístění - například nemůžete zadat hodnotu výšky stupně menší, než minimální hodnotu nastavenou v pravidlech a standardech.

Pokud se tato pravidla a standardy dostanou do kolize s kresleným nebo nastaveným tvarem schodiště, ARCHICAD automaticky nabídne alternativní řešení a nechá vás vybrat.

Viz Volby automatického “Řešitele” při řešení kolizí geometrie.

Výpočet a symbol výstupní čáry

Rozsah odsazení výstupní čáry definuje mezní hodnoty při zadávání posunu vypočtené výstupní čáry.

Viz Posunout výstupní čáru v zalomení (Zkosené stupně se stejnou délkou).

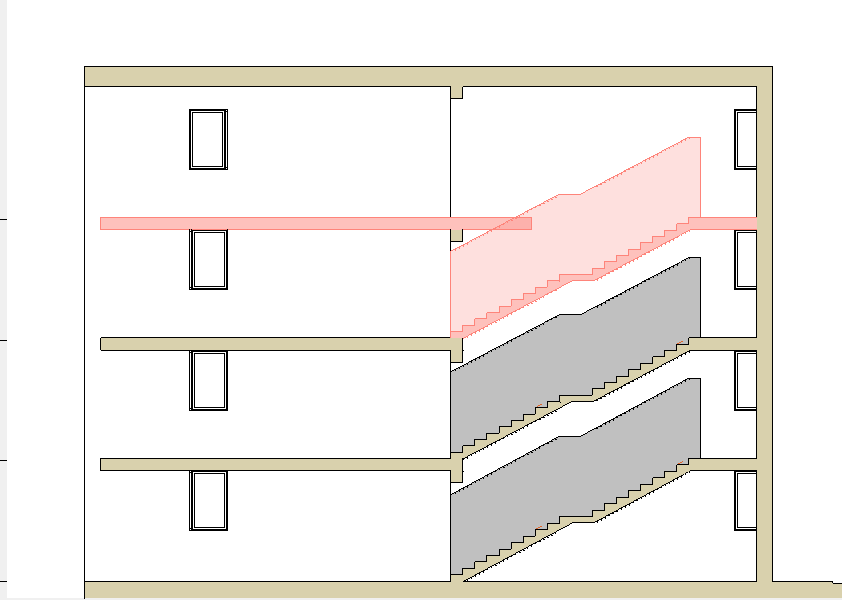

Průchozí výška

Nastavte pravidla pro zobrazení symbolu průchozí výšky ve 3D a řezech/pohledech.

Metoda: Vyberte, jestli má být výška měřena svisle nebo kolmo k výstupní čáře.

Průchozí výška

Odsazení od hrany stupňů


Zobrazení průchozí výšky můžete zapnout/vypnout ve Volbách zobrazení modelu.

Viz Volby zobrazení modelu pro Schodiště.

Kolize prostoru průchozí výšky s ostatními konstrukcemi můžete najít pomocí nástroje Detekce kolizí.

Viz Detekce kolizí.

Uložení pravidel a standardů v šabloně projektu

Nastavení pravidel a standardů je součástí souboru šablony ARCHICADu. Můžete tedy nastavit pravidla dle národních nebo firemních požadavků a prostřednictvím šablony je pak přenést i na další nové projekty.

Pravidla a standardy schodiště: Předvolby projektu

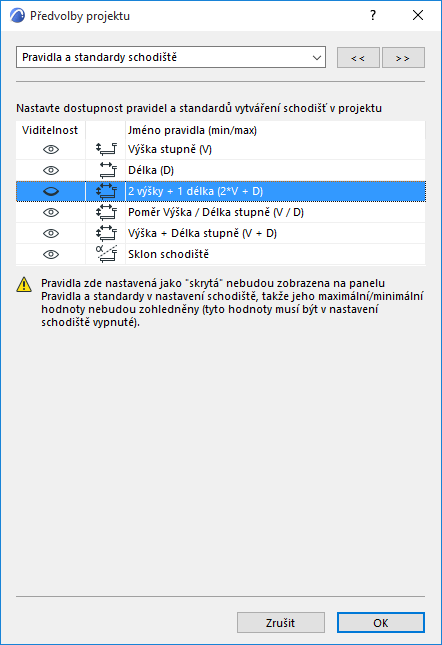

Vybraná pravidla můžete v projektu skrýt/zobrazit pomocí příslušných ikon (zobrazit/skrýt) v menu Volby > Předvolby > Pravidla a standardy pro schodiště.

Skryté položky (v Předvolbách) nebudou zobrazeny na panelu Pravidla a standardy v okně nastavení schodiště (pokud nejsou pravidla použitá).


Pokud skryjete pravidlo schodiště v Předvolbách projektu, ale pravidlo se na panelu Pravidla a standardy v nastavení schodiště stále objevuje, může být několik příčin:

Pravidlo má přiřazené hodnoty (problém napravíte, když zrušíte zaškrtnutí minimální/maximální hodnoty tohoto pravidla v nastavení schodiště), nebo

Pravidlo používá nějaké stávající schodiště v projektu
