Volby zobrazení modelu pro Schodiště

Volby zobrazení modelu mají vliv na zobrazení schodiště ve 2D a 3D při práci i na výstupech. Určují úroveň detailů schodišť v řezech, pohledech a ve 3D i různé způsoby půdorysného zobrazení (půdorys nebo půdorys stropu).

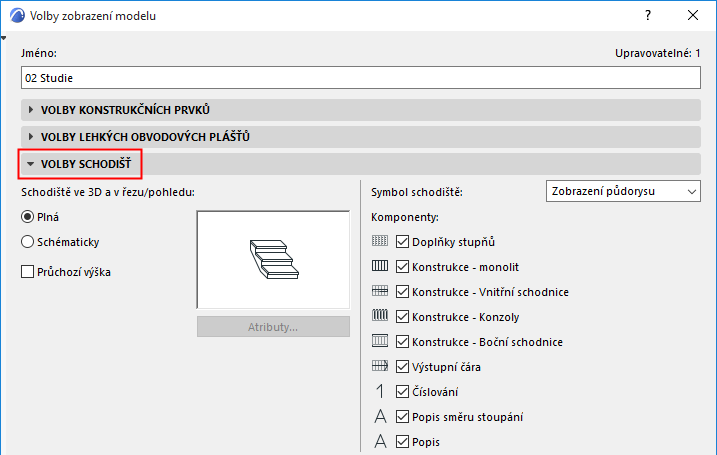

Volby schodišť

Panel najdete v menu Dokument > Zobrazení modelu > Volby zobrazení modelu.


Úroveň detailů schodiště ve 3D a v řezech

Jednou z voleb Plná nebo Schématicky nastavíte zobrazení schodišť v řezech/pohledech, ve 3D okně a 3D dokumentech (včetně režimu úprav).


V plném zobrazení uvidíte kompletní schodiště: všechny 3D prvky budou zobrazené v plném detailu.

Ve schématickém zobrazení bude zobrazena membrána kopírující horní povrch stupňů.

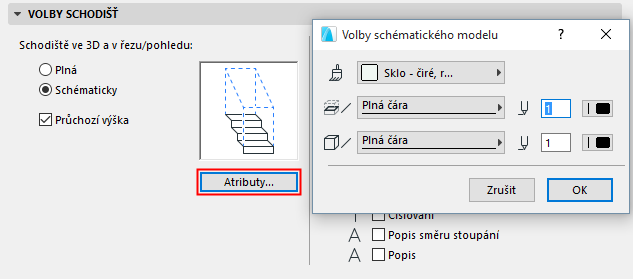

Schématicky: Klikněte na tlačítko Atributy a nastavte povrchový materiál a čáry, kterými budou schodiště zobrazena ve 3D a v řezech.

Průchozí výška Použijte, pokud chcete zapnout nebo vypnout zobrazení průchozí výšky ve 3D a v řezech.

Poznámka: Nastavení pravidel průchozí výšky: použijte panel Pravidla a standardy v nastavení schodiště. (Viz Průchozí výška.)

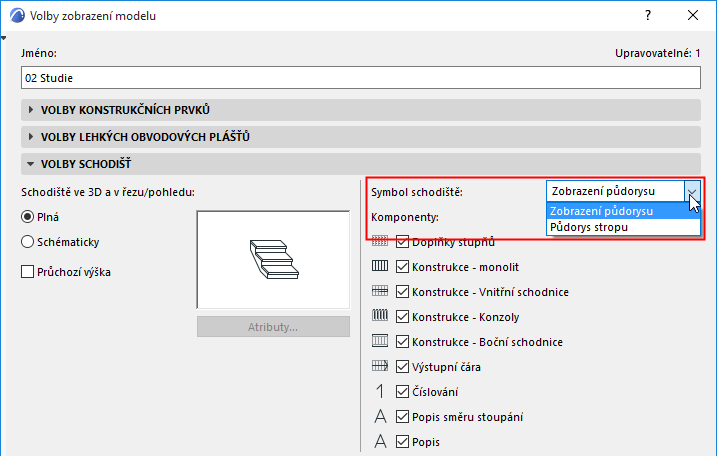

Symbol schodiště: Vyberte půdorysné zobrazení nebo půdorys stropu

Touto volbou nastavíte půdorysný symbol schodiště: pro “Zobrazení půdorysu” nebo “Půdorys stropu”.


Každé schodiště (ve vlastním okně nastavení) má pro každý z těchto způsobů zobrazení jednu skupinu nastavení. Ve volbách zobrazení modelu (Půdorysný symbol schodiště) můžete určit, která z těchto skupin nastavení bude použita.

Viz také Zobrazení půdorysu/Půdorys stropu (nastavení Schodiště).

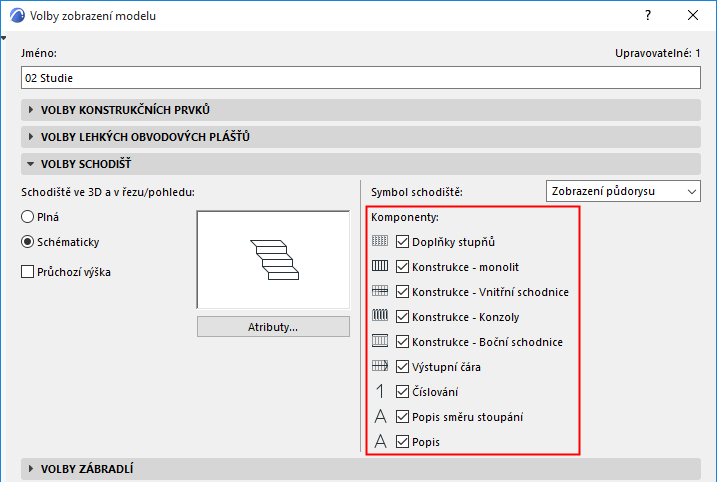

Zobrazení/skrytí prvků symbolu schodiště (dle Voleb zobrazení modelu)

Pomocí zaškrtávacích polí (Volby zobrazení modelu > Volby schodišť) můžete na úrovni zobrazení modelu rozhodnout, které položky budou zobrazené v symbolech schodišť.


Toto nastavení můžete přepsat ve vlastním nastavení každého schodiště.

Viz Nastavení schodiště: Prvky symbolu.

Zobrazený symbol schodiště (dle viditelnosti prvků schodiště) můžete doladit na panelu “Úroveň detailů” v okně Volby zobrazení modelu:

Úroveň detailů symbolů schodišť a zábradlí

Volby zobrazení modelu pro Schodiště: Příklady

Volby zobrazení modelu umožňují flexibilní nastavení půdorysných zobrazení schodišť pro různá zobrazení modelu.

Následující tři schodiště jsou zobrazeny v různých měřítkách. Zleva: Vstupní schodiště; schodiště mezi podlažími a schodiště ve schodišťovém prostoru.

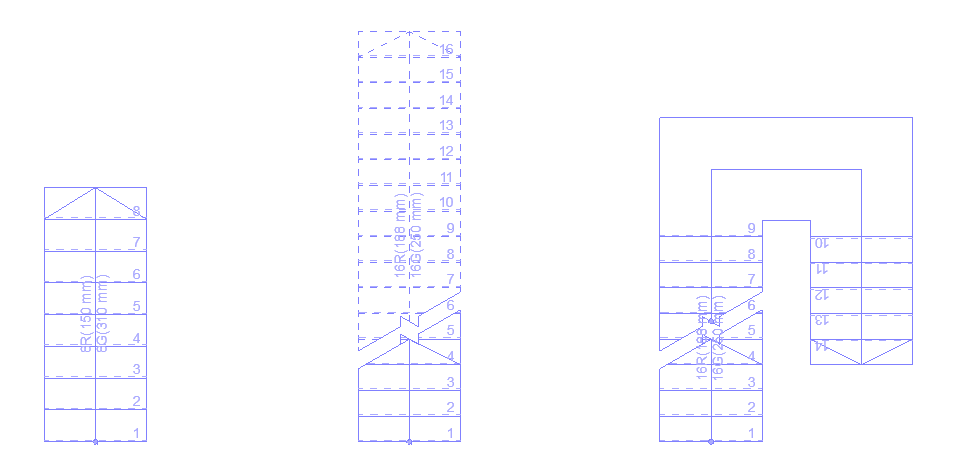

Stavební výkres 1:50

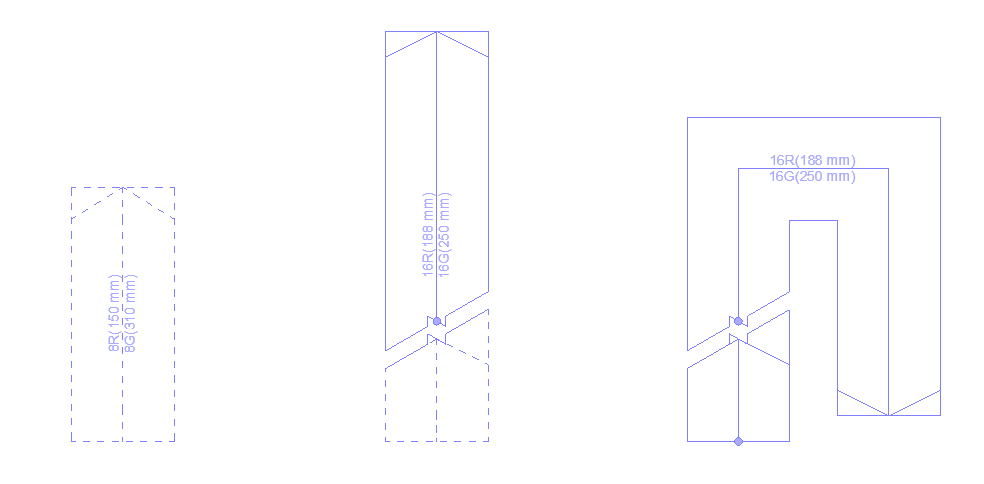

Půdorys stropu 1:50

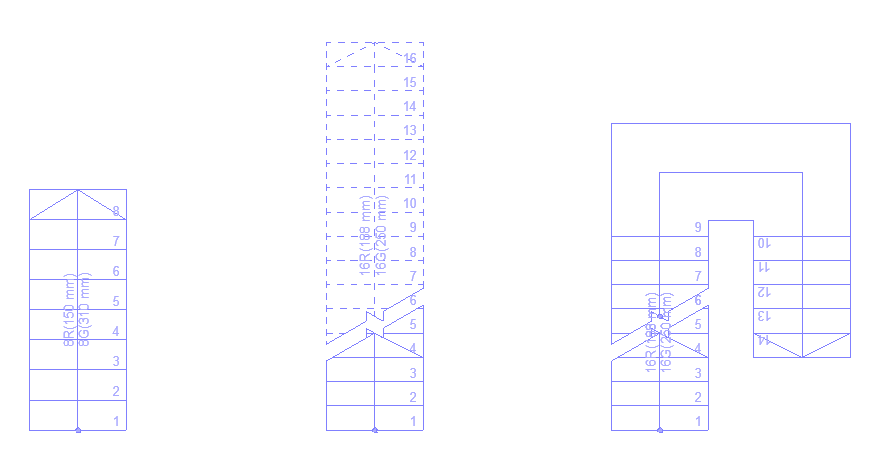

Výkres studie 1:100

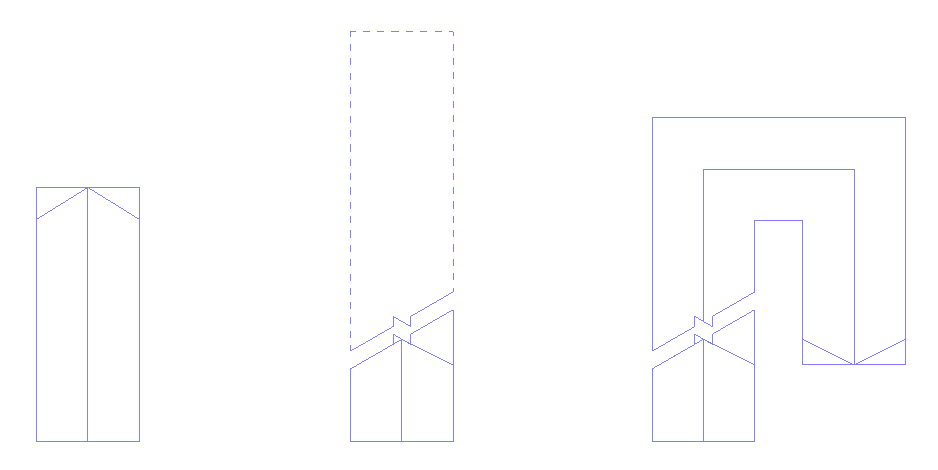

Situace 1:500
