Úroveň detailů symbolů schodišť a zábradlí

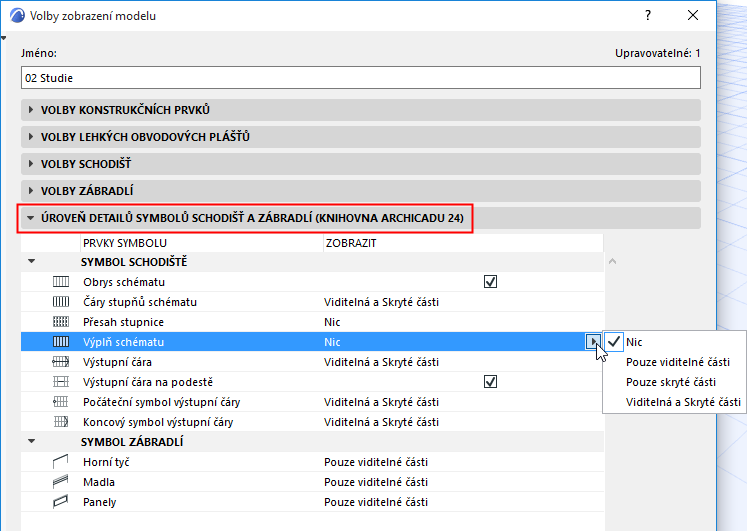

Panel najdete v menu Dokument > Zobrazení modelu > Volby zobrazení modelu.

V seznamu jsou prvky Symbolu schodiště a prvky Symbolu zábradlí.

Poznámka: Prvky jsou zde zobrazeny, pouze pokud jsou zapnuté v seznamu “prvků symbolu” na panelu Volby schodišť nebo Volby zábradlí.


Můžete nastavit úroveň detailů každého dostupného prvku:

Nic

Pouze viditelné části

Pouze skryté části

Viditelné a skryté části

Viditelné části a Skryté části

“Viditelné části” reprezentují hlavní symboly schodišť a jsou zobrazeny “viditelnými” typy čar definovanými v nastavení jednotlivých schodišť (nejčastěji plná čára).

“Skryté části” reprezentují doplňkové části symbolů schodišť a jsou zobrazeny “skrytými” typy čar definovanými v nastavení jednotlivých schodišť (nejčastěji čerchovaná čára).

Viz Nastavení atributů všech prvků symbolu schodiště.

Viditelné části jsou obvykle pod značkou řezu; Skryté části jsou obvykle nad značkou řezu;
