Nastavení roviny okna/dveří u šikmých nebo složitých zdí

Dveře a okna lze vložit do libovolného typu zdi, včetně polygonální, šikmé a složité.

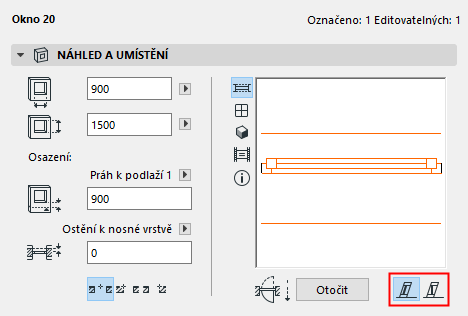

Jestliže váš projekt obsahuje šikmé zdi, použijte v nastavení dveří/oken ikony Rovina otevření (Panel náhled a umístění dveří/okna), které umožňují asociovat rovinu otevření s rovinou zdi nebo ji nastavit svisle.

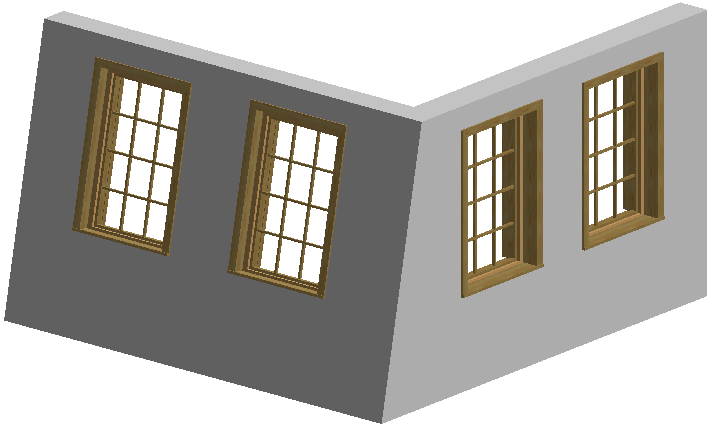

•Asociovat se zdí: sklon okna či zdi bude asociován se zdí, do které budou vloženy. U šikmých zdí se okno nebo dveře skloní ve stejném úhlu jako zeď. U dvojitých šikmých zdí se okno nebo dveře skloní ve stejném úhlu jako strana zdi, do kterého jsou okno nebo dveře vloženy. Pokud tedy přesunete okno nebo dveře na druhou stranu zdi, její sklon se patřičně změní.

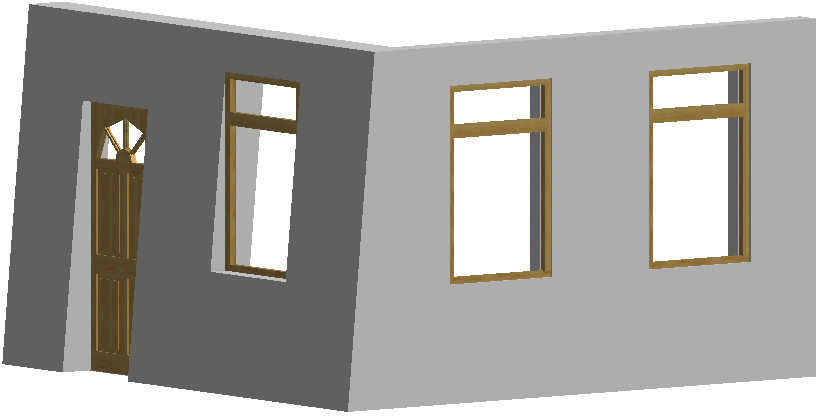

•Svisle: okno nebo dveře budou svislé bez ohledu na typ zdi, do které se vkládají.

U zdí se složitými profily je sklon okna či dveří určen ve správci profilů: pomocí vrstvy Reference otvorů v panelu Vrstvy 3D modelu je možné definovat sklon sady oken a dveří ve složité zdi.

Více informací naleznete v tématu Vlastní profily.
