Vlastní profily

Prvek složitého profilu se skládá z profilu průřezu vysunutého kolmo k rovině profilu.

Můžete použít nebo upravit přednastavený profil, případně vytvořit nový.

Profily můžete použít u zdí, sloupů, trámů, prvků zábradlí nebo v knihovních prvcích.


Poznámka: Profily pro knihovní prvky jsou dostupné pouze pro takové GDL prvky, které v popisu mají volbu výběru profilu - např. prvky lehkého obvodového pláště nebo schodiště.

Stejně jako u ostatních stavebních materiálů jsou základní vlastnosti prvků profilu určené jeho stavebním materiálem. Jednotlivé povrchy je možné přepsat v nastavení na úrovni prvků.

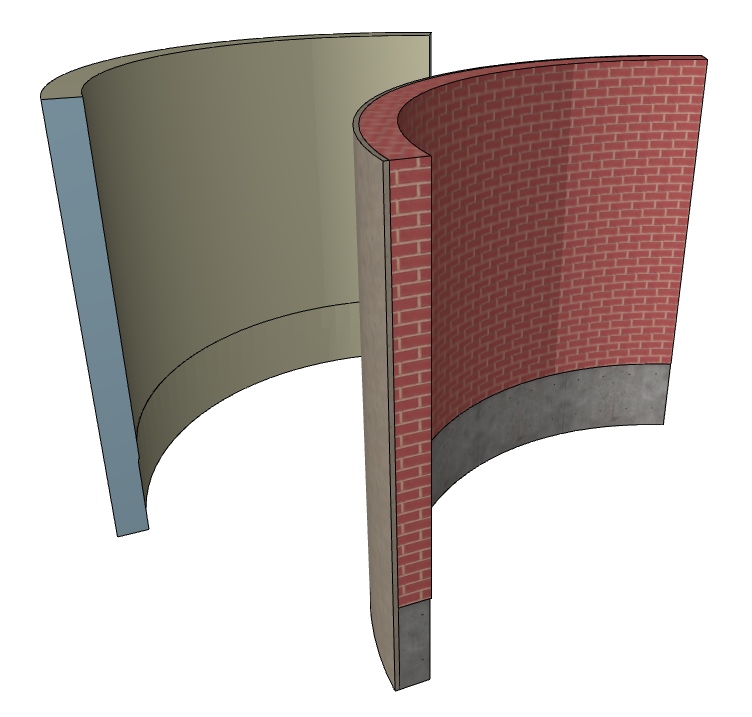

Například na tomto obrázku jsou dvě zakřivené zdi, které tvoří profil “Cihlová stěna se základnou”. Zadní zeď má přepsané povrchové materiály bočních povrchů a koncových hran na úrovni prvku.

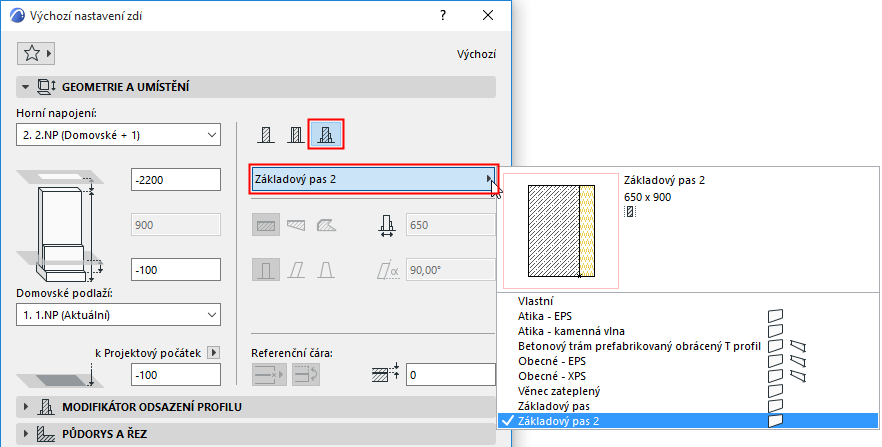

Uložený profil je nastavený jako atribut prvku (např. zdi nebo zábradlí). Uložené profily se zobrazí v okně nastavení daného nástroje.

Vlastní profil můžete označenému prvku jednorázově přiřadit v okně modelu, aniž byste profil museli ukládat jako atribut.

Profily zdí, sloupů a trámů můžou obsahovat modifikátory posunu hrany: takové hrany můžou být upravovány na úrovni jednotlivých prvků i v případech, kdy profil používá více prvků modelu.


Profil zdi s obložením: Obložení lze upravit pro každý vložený prvek

Pomocí speciálních příkazů z plovoucí paletky můžete prvky s vlastním profilem natahovat a natáčet.
