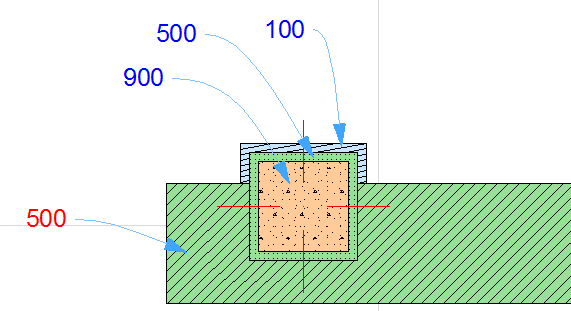

Průnik je zobrazen podle priority stavebních materiálů protínajících se prvků: materiál s vyšším číslem průniku zůstává.
Poznámka: Každý stavební materiál má vlastní prioritu průniků, kterou můžete nastavit v okně nastavení stavebních materiálů.

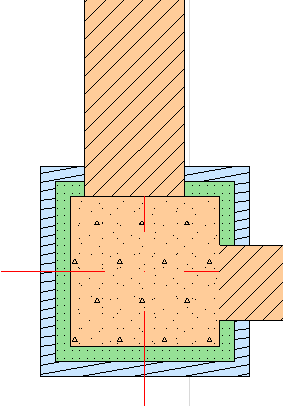

•Pokud se stýkají dva shodné stavební materiály, jejich oddělovací čára nebude zobrazena.
Viz také Průniky prvků.
Sloupy a sendvičové zdi: Volně stojící nebo obložený
V okně nastavení sloupu klikněte na tlačítko se způsobem obložení sloupu, které určuje, jakým způsobem bude vypadat průnik zdi a sendvičové zdi,.

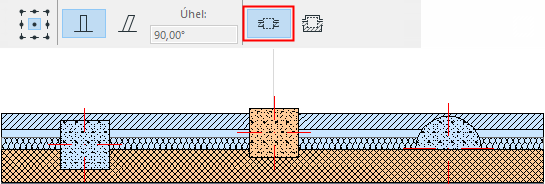

Volně stojící
Neobložený (volně stojící) sloup nijak nemění tvar zdi - odečtou všechny vrstvy sendvičové zdi v místě, kde stojí.

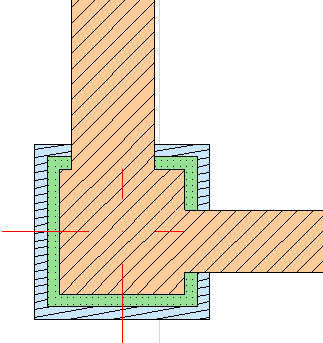

Čára na styku konstrukcí se stejným stavebním materiálem není zobrazena.

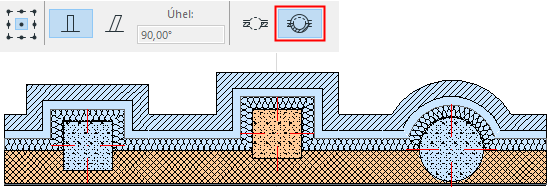

Obložený
Obložené sloupy odečtou nosnou vrstvu rovné, svislé, sendvičové zdi.
Další vrstvy (ne nosné konstrukce) se obalí kolem sloupu, tím přidají sloupu na tloušťce.
•Sendvičová zeď musí obsahovat alespoň jednu vrstvu typu jádro a alespoň jednu vrstvu jiného typu (která se obalí kolem sloupu)
•Sloup musí protínat nosnou vrstvu sendvičové zdi
Poznámka: Nastavení nosné vrstvy sendvičové konstrukce je dostupné v Volby > Atributy prvků > Sendvičové konstrukce
•Obložení v sendvičové konstrukci není dostupné pro:
–Šikmé, profilové a zkosené sloupy nebo sloupy složené z více segmentů
–Sloupy, které mají zapnutý obklad typu “Povrch” (viz Konstrukce obkladu: Jádro, Povrch, Ostatní)
–Sloupy protínající zakřivené, šikmé nebo polygonální zdi
–Sloupy, jejichž konec je zešikmený
3D zobrazení obložených sloupů
Ve 3D převezmou sloupy vložené metodou obložení povrchový materiál připojené zdi, i když stěna nemá sendvičovou konstrukci a žádná vrstva zdi není nastavena, aby obalila sloup.
Neobložené sloupy budou ve 3D zobrazeny s vlastními povrchovými materiály.
Sloupy můžou být napojeny na střechy nebo skořepiny.
Viz Napojení prvků na střechu/skořepinu.
Sloup můžete ořezat samostatnou střešní rovinou.
Viz Ořezání prvků samostatnou střechou.
Funkcí Napojit prvky na desky upravíte výšku sloupů podle určité úrovně - jedné nebo více desek, umístěné nad a/nebo pod sloupy.
Pro sloupy uvnitř zóny:
Viz Vztah k zónám.
