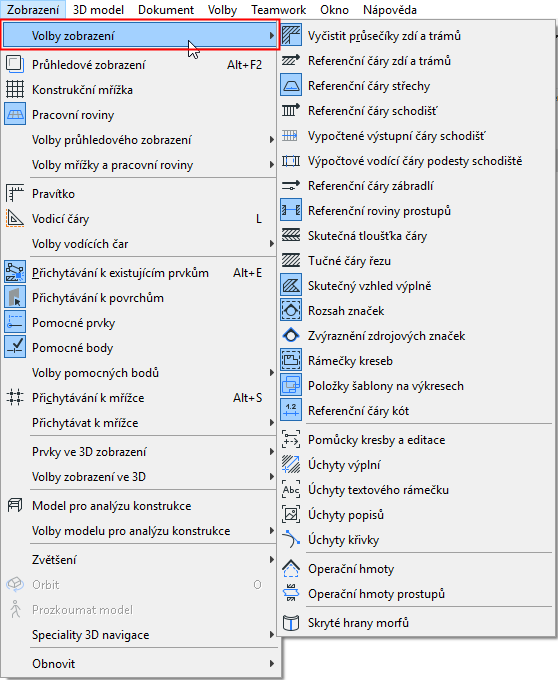

V menu Zobrazení > Volby zobrazení najdete seznam položek (většinou pomůcky pro editaci prvků), které lze podle potřeby zobrazit nebo skrýt. U dalších položek v seznamu můžete přepínat nastavení tloušťky čáry a vektorové a bitmapové zobrazení výplní.
Většina těchto voleb ovlivňuje zobrazení prvků pouze v půdorysu.
Stav můžete přepnout klepnutím na položku.
Tento stav nemá vliv na to, zda bude položka zobrazena na výstupu; ovlivňuje pouze zobrazení na obrazovce.
Chcete-li mít rychlý přístup k těmto příkazům, zvolte Okno > Nástrojové lišty > Možnosti zobrazení na obrazovce.
Příkazy možností zobrazení na obrazovce
Pomocí příkazů Zobrazení > Volby zobrazení spustíte tyto volby (pro rychlý způsob spuštění těchto příkazů aktivujte panel nástrojů příkazem Okno > Panely nástrojů > Volby zobrazení).
•Vyčistit průsečíky zdí a trámů: Zapíná a vypíná režim vyčištěných průsečíků zdí a trámů.
•Zobrazit Referenční čáry zdí a trámů: Umožňuje přepínat zobrazení zdí a trámů jejich referenční čárou nebo obrysem.
•Referenční čáry schodišť
•Vypočtené výstupní čáry schodišť
•Výpočtové vodící čáry podesty schodiště: Zobrazí rozdělení extra délky podesty při jejím automatickém výpočtu.
•Referenční čáry zábradlí
•Referenční roviny prostupů: Touto volbou zajistíte, aby byl symbol zobrazen v půdoryse, i když je umístěn zcela mimo připojený prvek.
•Skutečná tloušťka: Pomocí této volby můžete zapínat a vypínat zobrazení skutečné tloušťky čar. Pokud je vypnuta, jsou všechny čáry zobrazeny tence a následující volbu (Tučné čáry řezu) nelze použít.
Poznámka: Volba Tenké čáry v možnostech zobrazení na obrazovce ovlivňuje pouze zobrazení na obrazovce. Chcete-li použít výstup tenkých čar, použijte v dialogovém okně Tisknout nebo Plotrovat volbu Tenké čáry.
•Tučné čáry řezu: Pomocí této volby určíte, zda jsou konstrukční prvky zobrazeny s tučnými čarami řezu.
•Skutečný vzhled výplně: Pomocí této volby zapnete nebo vypnete zobrazení skutečné vektorové výplně. Pokud je vypnuto, potom budou výplně zobrazeny ve svých bitmapových vzorech. Tento ovládací prvek ovlivňuje zobrazení na obrazovce pouze u všech výplní (bez ohledu na typ výplně).
•Rozsah značek: Můžete zapnout nebo vypnout zobrazení rozsahu jednotlivých značek - např. vstupní čáry nebo polygony vytvořené nástroji typu značka nebo nástrojem Změna.
Viz Zobrazení čar rozsahu značek.
•Zvýraznění zdrojových značek: Umožňuje zapínat a vypínat zvýraznění zdrojových značek. Zdrojové značky jsou ty, při jejichž vložení se vytvoří bod pohledu. Barvu zvýraznění zdrojových značek můžete nastavit v dialogovém okně Volby > Pracovní prostředí > Volby zobrazení.
•Rámečky kreseb: Pomocí této volby můžete ve výkresu zobrazit/skrýt rámečky kreseb.
•Položky výkresového schematu ve výkresu Pomocí této volby určíte, zda jsou položky výkresového schématu zobrazeny ve výkresu. Pokud chcete, aby byly zobrazeny všechny položky stejně, nastavte tuto volbu v menu Volby > Pracovní prostředí > Volby zobrazení.
•Referenční čáry kót: Umožňuje zobrazit/skrýt čáry kót (pouze zobrazení), pokud používáte nastavení Pouze texty kót.
•Zobrazit/Skrýt pomůcky kresby a editace: Pomocí této volby zobrazte nebo skryjte všechny dostupné kreslící pomůcky. Kreslicími pomůckami jsou úchyty výplní, úchyty popisů, textová pole a Beziérovy úchyty křivky.
Pomocí následujících čtyř přepínačů můžete zobrazit nebo skrýt jednotlivě kteroukoliv z těchto pomůcek kreslení.
Poznámka: Pokud je aktivní okno editoru profilů, změní se volba Úchyty výplní na Základní čáry/kružnice ploch průřezů.
Podívejte se také na Panel Průřezy správce profilů.
•Operační hmoty: Pomocí této volby zapnete nebo vypnete zobrazení operačních hmot. Operační hmoty lze zobrazit pouze pro střechy a skořepiny ve 3D okně.
•Operační hmoty prostupů: Zapněte nebo vypněte zobrazení operačních hmot prostupů (ve 2D nebo 3D okně).
•Skryté hrany morfů: Pomocí této volby zobrazíte skrytou geometrii morfů a můžete označit všechny hrany - tedy i “měkké”.
