Otevření Správce profilů:
•Volby > Vlastní profily > Správce profilů
•Volby > Atributy prvků > Správce profilů
V okně editoru ve Správci profilů můžete upravit stávající a vytvořit vlastní profily nebo spravovat profily označené v modelu.
Pracovní postup najdete zde: Vytvoření nebo úprava profilu.
V této části jsou popsány funkce Správce profilů.

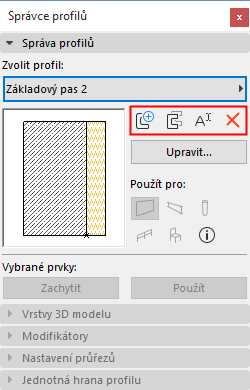

Vytvoření/Duplikování/Přejmenování/Odstranění profilu
Tyto ikony jsou na panelu Správa profilů v okně Správce profilů.
Viz také Odstranění a nahrazení atributů v modelu.
“Použít pro” - Nastavení typu prvků profilu
Tlačítka Použít pro ve Správci profilů, podobně jako tlačítka v ostatních oknech nastavení atributů, určují, pomocí kterých nástrojů ARCHICADu můžete umístit aktuální profil.
Klikněte na Upravit, pak na ikonky nástrojů Použít pro:
Poznámka: Nastavení profilu “Použít pro” je dostupné také ve Správci atributů: Viz Profily (Správce atributů).

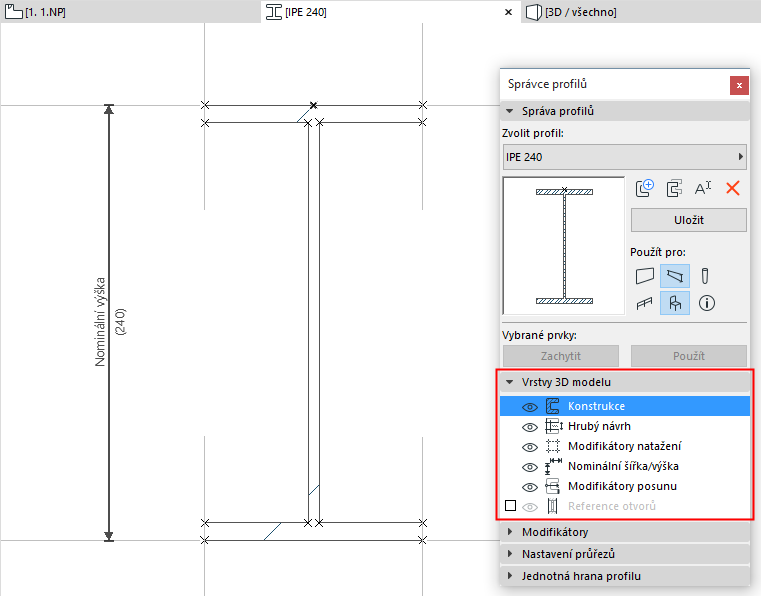

Volby tohoto panelu slouží pro zobrazení a skrytí prvků v okně editoru profilů.
Panel je aktivní, pouze pokud je otevřen správce profilů.
Konstrukce
Zobrazí/skryje výplně nebo aktivní body v okně editoru profilů. Ty budou uloženy a použity jako součást profilu.
Hrubý návrh
Zobrazí/skryje prvky nakresleny všemi ostatními nástroji (např. čáry, oblouky, lomené čáry).
Tyto prvky budou uloženy v atributu, nebudou ale viditelné ve vytvořeném profilu.
Modifikátory natažení
Zobrazí/skryje v okně editoru profilu modifikátory natažení.

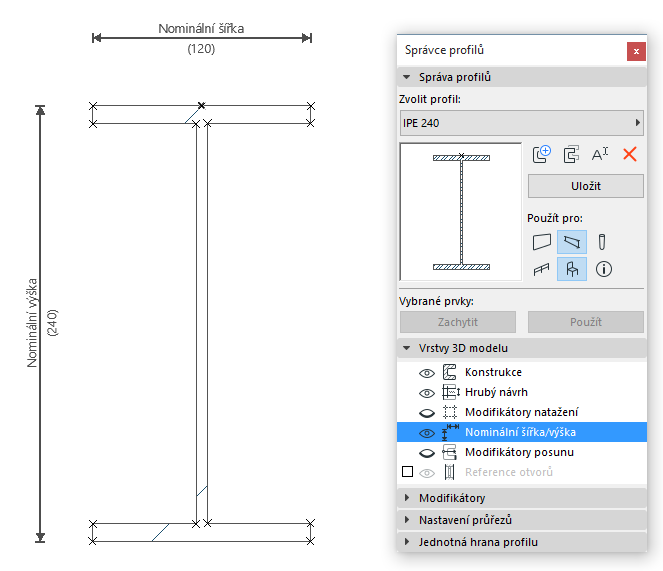

Zobrazí/skryje kóty reprezentující nominální šířku a výšku profilu v okně editoru profilu.

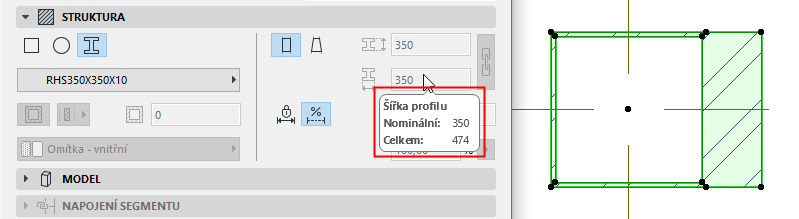

Nominální šířka/výška jsou vykazovatelné parametry prvků, které budou zobrazené v nastavení vloženého profilového prvku. Pokud je natažení výšky a/nebo šířky aktivováno, lze hodnoty upravovat na panelu Modifikátory.
Oproti tomu hodnoty Celkové šířky/výšky zahrnují všechny úpravy provedené na úrovni prvků pomocí modifikátorů a odpovídají ohraničení celého prvku. Celkové rozměry nelze editovat v okně nastavení prvku, protože jsou definované modifikátory.
Nominální šířku a výšku můžete upravit přetažením odpovídající kóty. Jejich délku lze upravit a připojit k jiné části profilu - včetně vnějšího ohraničení - kliknutím na konec kóty nominálního rozměru. Pokud nejsou délky modifikovány, jejich hodnota se automaticky přizpůsobí ohraničení výplní, které je definované v editoru profilu.
Konce kót nominálních rozměrů, stejně jako modifikátory posunu, lze připojit k uzlům výplní, může ale vzniknout konflikt s jinými modifikátory. V takové situace se objeví varování.
Modifikátory posunu
Zobrazí/skryje kóty přiřazené hranám a uzlům zvýrazněných modifikátorů posunu.
I když je modifikátor označený v seznamu nastavený jako “skrytý”, bude vždy zobrazen.
Viz Modifikátory posunu.

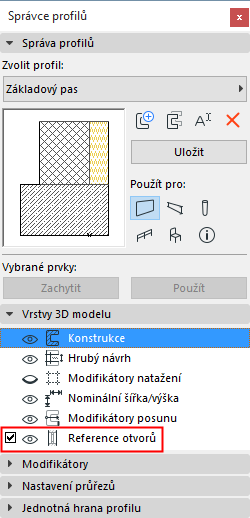

Reference otvorů
•Aktivujte tuto volbu a upravte čáry reprezentující referenční rovinu zdi vytvořené v modelu, do které budou vloženy dveře/okna.
•Kliknutím na ikonu oka v okně Editor profilu zobrazíte nebo skryjete čáru reference otvorů.
•Pokud to tvar profilu vyžaduje, můžete čáry upravit, prodloužit nebo zalomit, aby byly výplně otvorů vkládány a orientovány správně.
Jestliže reference otvorů nezapnete, dveře/okna se umístí podél ohraničujícího obdélníku prvku profilu.
Panel Modifikátory
Viz:
V okně editoru profilu vyberte výplň.

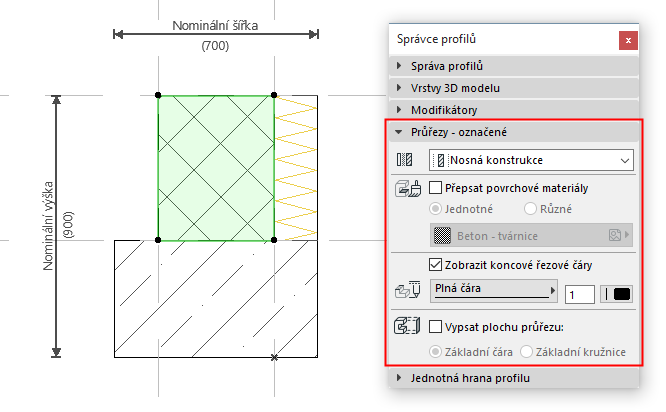

Na panelu Průřezy okna Správce profilů můžete upravit následující parametry:
Typ vrstvy
Nastavte označený průřez jako nosnou část, povrch nebo ostatní. Tato definice ovlivní částečné zobrazení konstrukce složitého profilu.
Podrobnější popis naleznete v tématu Částečné zobrazení konstrukce.
Přepsání povrchových materiálů
Aktivujte volbu Přepsat povrchové materiály a z nabídky vyberte nový povrchový materiál. V opačném případě bude průřez zobrazen s povrchovým materiálem definovaným stavebním materiálem výplně.
Pokud v editoru profilu nastavíte různé povrchové materiály jednotlivým hranám, zobrazí se v tomto panelu “Různé”.
Zobrazit koncové řezové čáry
Touto volbou můžete zapnout koncové řezové čáry.
Nastavte typ čáry a pero označených průřezů profilu. Tímto typem čáry a perem je zobrazen konec prvku profilu v řezu.
Vypsat plochu průřezu
Pomocí základní čáry nebo základní kružnice můžete nastavit, jak bude ARCHICAD počítat plochu povrchu daného průřezu v interaktivních tabulkách a komponentech.
Pro zobrazení referenční čáry nebo kružnice ve Správci profilů je třeba mít zapnutu tuto možnost ve Zobrazení > Volby zobrazení > Základní čáry/kružnice ploch průřezů.
Více informací naleznete v tématu Data komponentů v ARCHICADu.

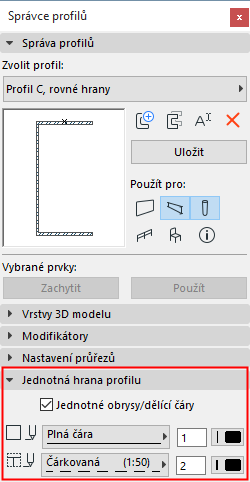

Můžete nastavit stejnou čáru a pero řezovým a dělicím čárám v jednom kroku. (Panel je aktivní, pouze pokud je otevřen správce profilů.)
Toto nastavení bude použito na všechny vložené profily a reaguje na všechny změny provedené pomocí modifikátorů posunu.
Klikněte na Uložit, v náhledu Správce profilů se objeví aktualizovaný náhled.
Obrysy: Vyberte jednotný typ čáry a pero pro všechny obrysové čáry (vnější čáry) prvku profilu.
Dělící čáry: Vyberte jednotný typ čáry a pero pro všechny dělící čáry v řezu (vnitřní čáry) prvku profilu.
Poznámka:
–Čáry mezi dvěma výplněmi stejného stavebního materiálu nebudou odstraněny.
–Hrany upravené na Vypnuté (řezové čáry nebudou zobrazeny; viz níže) nebudou používat nastavení jednotných obrysů.
Viz také Nastavení vlastního povrchového materiálu nebo čáry na hraně profilu.
