Rovina řezu půdorysu (globální nastavení)

3D konstrukční prvky v půdorysu (zdi, lehké obvodové pláště, sloupy, trámy a střechy) jsou zobrazeny tak, jako by nimi vedl vodorovný řez podél teoretické roviny; to je rovina řezu půdorysu.

Výchozí výška roviny řezu, měřená od základu aktuálního podlaží, závisí na místní architektonických konvencích, přesto však můžete kteroukoli rovinu řezu půdorysu nastavit pro aktuální okno pomocí dialogového okna Rovina řezu půdorysu.

Pokud chcete nastavit rovinu řezu půdorysu, otevřete nabídku Dokument > Rovina řezu půdorysu

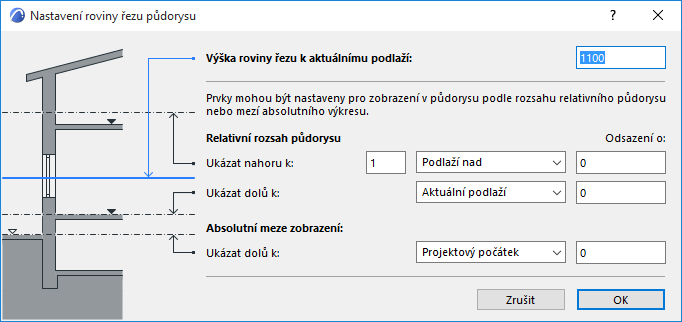

Viz také Dialogové okno Nastavení roviny řezu půdorysu.

Poznámka: Rovina řezu neovlivňuje zobrazení prvků sítě, desek nebo objektů. Nicméně i GDL objekty můžou být naprogramovány tak, aby se zobrazovaly s ohledem na nastavení roviny řezu půdorysu.

Zadejte hodnotu pro výšku roviny řezu na aktuální podlaží.

Pokud chcete zobrazit všechny konstrukční prvky kompletně ve všech podlažích (výchozí nastavení pro konstrukční prvky), zbytek nastavení v dialogovém okně Rovina řezu půdorysu není podstatný.

Relativní rozsah půdorysu a Absolutní meze zobrazení (další nastavení roviny řezu půdorysu) jsou důležité pouze v případě, že některý z konstrukčních prvků je definován pro omezené zobrazení.

Nastavení roviny řezu půdorysu je globální; aktuální nastavení je použito na všechna podlaží v projektu. Po nastavení roviny řezu půdorysu můžete doladit zobrazení jednotlivých konstrukčních prvků v půdorysu (jen zdi, sloupy, trámy a střechy) pomocí dialogového okna Nastavení.

Více informací naleznete v tématu Zobrazení prvků v půdorysech a řezech.

Nastavení různých rovin řezu půdorysu v různých pohledech

Pro každý pohled můžete definovat jedinečnou rovinu řezu půdorysu pomocí ovládacích prvků Rovina řezu půdorysu v dialogovém okně Nastavení pohledu.
