3D zobrazení

ARCHICAD dokáže zobrazit rovnoběžné (axonometrické) zobrazení a perspektivní zobrazení.

Rovnoběžné zobrazení automaticky zobrazuje celý model ve středu vašeho pohledu. Perspektivní zobrazení je definováno bodem pohledu a určitým cílem

Když je aktivní 3D okno, obsahuje 3D náhled navigátora miniaturní znázornění pohledu celého projektu. To umožňuje rychlou změnu Nastavení 3D zobrazení, ať perspektivního nebo rovnoběžného (axonometrického); můžete přizpůsobit zorný úhel nebo změnit axonometrii se zachováním přehledu nad celým projektem.

Viz Náhled navigátora (3D).

Nastavení 3D zobrazení

Toto nastavení otevřete jedním z následujících způsobů:

•Použijte kontextové menu 3D okna nebo záložky

•Použijte nástrojové lišty 3D vizualizace nebo Základní 3D navigace

•Použijte příkazy v menu Zobrazení > Volby zobrazení ve 3D

Název a obsah dialogového okna závisí na typu zobrazení:

•Nastavení paralelního zobrazení nebo

•Nastavení perspektivy.

Mezi okny nastavení se můžete snadno přepínat pomocí tlačítka v pravém horním rohu okna Nastavení zobrazení.

Jak se přepínat mezi axonometrickými a perspektivními pohledy

Použijte jeden z následujících postupů:

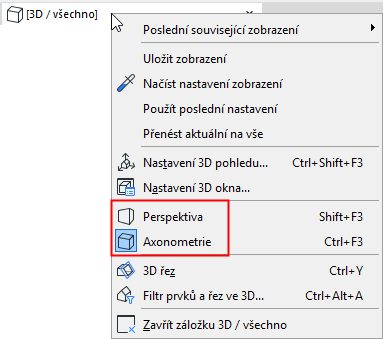

•Použijte lištu záložek 3D okna

•Předdefinované klávesové zkratky:

Ctrl+F3 = axonometrický

Shift+F3 = perspektivní

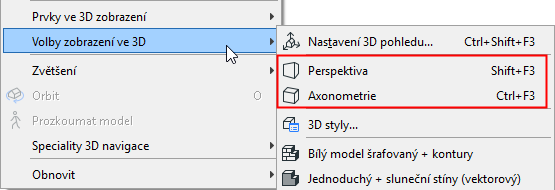

•Příkazy dostupné výběrem Zobrazení > Volby zobrazení ve 3D:

•Panel nástrojů 3D vizualizace:

•Panel nástrojů Mini-Navigátor

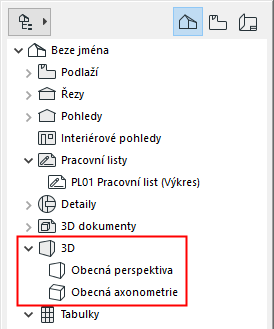

•Navigátor:

Jak uložit 3D zobrazení

Jednotlivá zobrazení vytvořená v 3D okně můžete ukládat následujícím způsobem:

•Použijte běžné příkazy pro uložení zobrazení z kontextové nabídky v Navigátoru nebo lišty záložek. Vytvoříte tak zobrazení (perspektivní nebo axonometrický) podle aktuálního zobrazení ve 3D okně. Nové zobrazení se přidá do mapy zobrazení Navigátoru.

•Přidejte aktuální perspektivu do mapy projektu pomocí příkazu Zobrazení > Speciality 3D navigace > příkaz Vložit kameru do dráhy. Kamera zachycující aktuální perspektivu se zobrazí také v půdorysu.

Viz také Kamery.

•Přidejte aktuální axonometrické (rovnoběžné) zobrazení mezi předdefinované pohledy pomocí příkazů Zobrazení > Speciality 3D navigace > Přidat aktuální pohled.

Viz také Předvolená zobrazení a Speciality 3D navigace.
