Vodorovný/svislý rozsah bodu zobrazení řezu
Vodorovný interval
Horizontální rozsah definuje půdorysnou hloubku řezu, která bude vidět v okně řezu. (Dostupné pouze pro zdrojové značky řezu.)

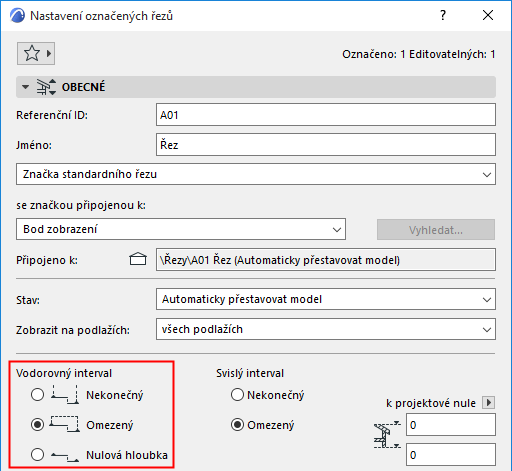

Vodorovný rozsah můžete nastavit v Infopaletce/nastavení řezu:
•Nekonečný: V okně řezu se zobrazí všechny prvky ležící za čárou řezu, které nejsou skryté za jinými prvky.
•Omezený: V okně řezu se zobrazí jen prvky mezi čárou řezu a mezní čárou (čárou hloubky). (Mezní čáru můžete určíte kurzorem ve tvaru oka po dokončení čáry řezu.) Mezní čáru můžete označit a libovolně upravovat
Poznámka: Mezní čára (hloubka) je položka značky zobrazovaná pouze na obrazovce a na výkresu se nezobrazí.
Viz Zobrazení čar rozsahu značek.
•Nulová hloubka: Budou zobrazeny pouze prvky modelu, které přímo protíná čára řezu a pouze v místě řezu. (Pohledy a interiérové pohledy nelze nastavit s “nulovou hloubkou”.)
Svislý rozsah projektu, který bude zobrazený v okně řezu. (Dostupné pouze pro zdrojové značky řezu.)

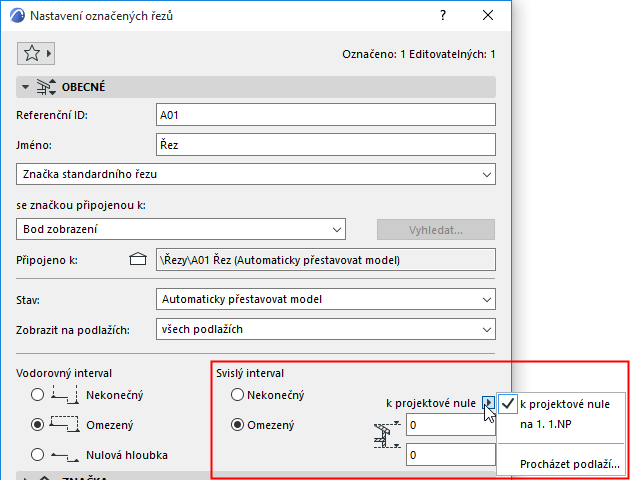

Svislý rozsah můžete nastavit v Infopaletce/nastavení řezu:
•Nekonečný: Jsou zobrazena všechna podlaží modelu.
•Omezený: Řez je omezen na určitý svislý interval. Nastavte limity horní a spodní úrovně řezu. Prvky nad a pod těmito limity nebudou zobrazeny.
Klikněte na černou šipku a vyberte referenční úroveň: k projektovému počátku nebo ke konkrétnímu podlaží.)
V okně řezu/pohledu/interiérového pohledu:

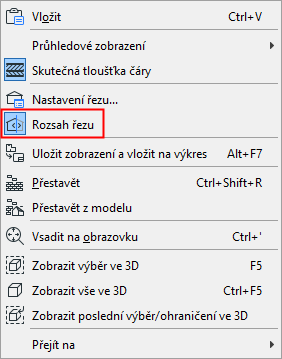

1.Příkazem kontextové nabídky nebo v menu 3D model > Rozsah řezu/pohledu můžete zobrazit zvýraznění rozsahu.
2.V okně řezu se objeví tmavě šedé značky, které znázorňují vodorovné/svislé obrysy a zalomení čáry. Šedá oblast znázorňuje plochu modelu, která je mimo rozsah řezu.
3.Pokud přesunete kurzor nad značku, zobrazí se její označení a editační prvek. Čáru můžete libovolně posunout: můžete upravit vodorovný a svislý rozsah, značku řezu nebo vzdálenou oblast.
Pokud chcete odstranit zalomení, odsuňte ho z vodorovného rozsahu.
Poznámka: V okně interiérového pohledu nelze editovat vodorovný rozsah.
