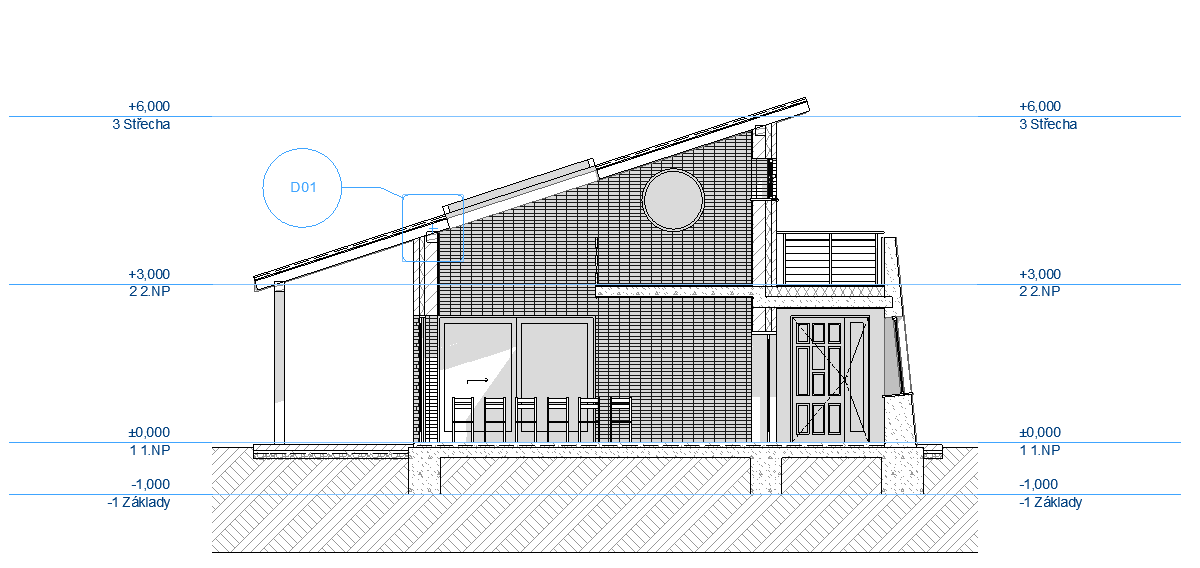

Pomocí nástroje řez můžete vytvořit řezové zobrazení virtuální budovy s příslušnými značkami.
Značka řezu může být v jednom ze tří různých tvarů:
1.značka standardního řezu, která generuje bod pohledu řezu
2.připojená značka, která není zdrojem nového pohledu, ale funguje jako odkaz na jiný pohled, zdroj pohledu nebo kresbu.
3.pouze značka obsahuje vlastní text
Poznámka: Dalším typem bodu zobrazení řezu, který nemá zdroj v modelu, je nezávislý řez (se značkou či bez).
Viz Vložení samostatné značky.
Řezy lze uložit jako pohledy a vložit je do výkresu jako kresby; obsah okna řezu lze také přímo publikovat.
V okně řezu můžete prvky zobrazovat a měnit, ale nelze vytvářet nové konstrukční prvky. (Výjimkou jsou příkazy Přesunout kopii nebo Násobit.) Pokud prvek vložíte do okna řezu, převede se na základní objekty kresby (body, čáry, výplně).
V řezu můžou být vkládány objekty, ale jsou brány pouze jako grafické symboly. (Nebude vytvořen žádný odpovídající 3D model.)
