Nastavení reference značky standardního řezu

Pomocí následujících kroků definujte informace o příslušnosti typu zdroje značek řezu, pohledu, interiérového pohledu, detailu a pracovního listu.

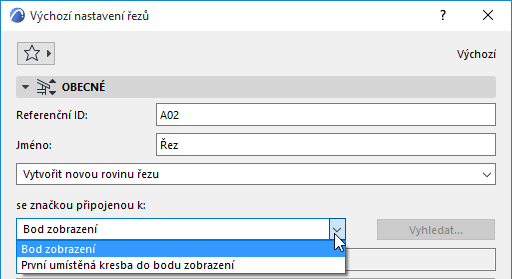

Při tvorbě bodu pohledu vložením nové značky standardního řezu do půdorysu jsou v implicitním nastavení nástroje dostupné dvě možnosti definování reference značky:

•řezná rovina nebo

•První umístěná kresba do bodu zobrazení. („První“ znamená vhodnou kresbu umístěnou nejvýše ve výkresové složce navigátoru.)

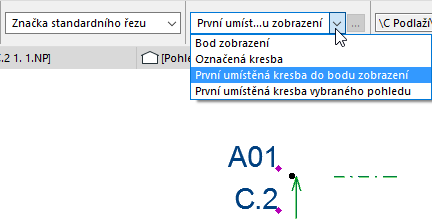

Následující řez byl například definován tak, aby zobrazoval informace o první kresbě vytvořené z tohoto bodu pohledu.

Pokud vyberete volbu první vložené kresby a kresba ještě není vložena, zobrazí se u značky automatický text (například #DrgID), a jakmile kresbu vytvoříte, vloží se místo automatického textu příslušná informace.

Stejné informace značky se zobrazí v panelu Značka v dialogovém okně nastavení řezu.

Jestliže vyberete již vloženou značku standardního řezu a otevřete dialogové okno pro nastavení výběru nástroje nebo Info paletku, máte na výběr dvě další volby, protože z bodu pohledu již mohlo být vytvořeno více pohledů:

•vybraná kresba

•prvně vloženou kresbu pro vybraný pohled

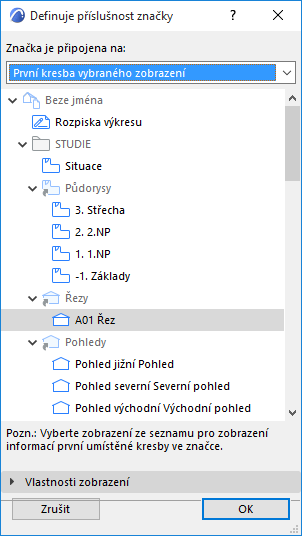

Výběrem kterékoliv z těchto dvou voleb zobrazíte dialogové okno adresáře zobrazující výkresovou složku navigátoru nebo mapu pohledu navigátoru.Vhodné kresby/pohledy lze vybrat (například ty, které byly vytvořeny z vybraného bodu pohledu); ostatní položky jsou neaktivní a nelze je vybrat.

Poznámka: Volba odkazu na pohled je dostupná v případě, že je požadovaná kresba umístěná v jiné výkresové složce (a tudíž se nenachází v dialogovém okně „Definuje příslušnost značky“).

Viz Import zobrazení z externího projektu ARCHICADu (sólo nebo Teamwork).

I když se nemůžete odkázat na samotnou kresbu, můžete se odkázat na pohled (v aktuálním projektu), ze kterého byla kresba vytvořena (v jiném projektu). U značky se jako automatický text zobrazí data první kresby vytvořené z tohoto pohledu (například #název kresby, #DrgID). Jakmile výkresovou složku obsahující danou kresbu otevřete spolu s projektem obsahujícím značku, doplní se do značky příslušná data kresby.

Náhled informace o propojení, která se objeví u značky, se zobrazuje v textovém poli Připojeno k, dokud odkazovaná položka (například kresba) v projektu existuje.
